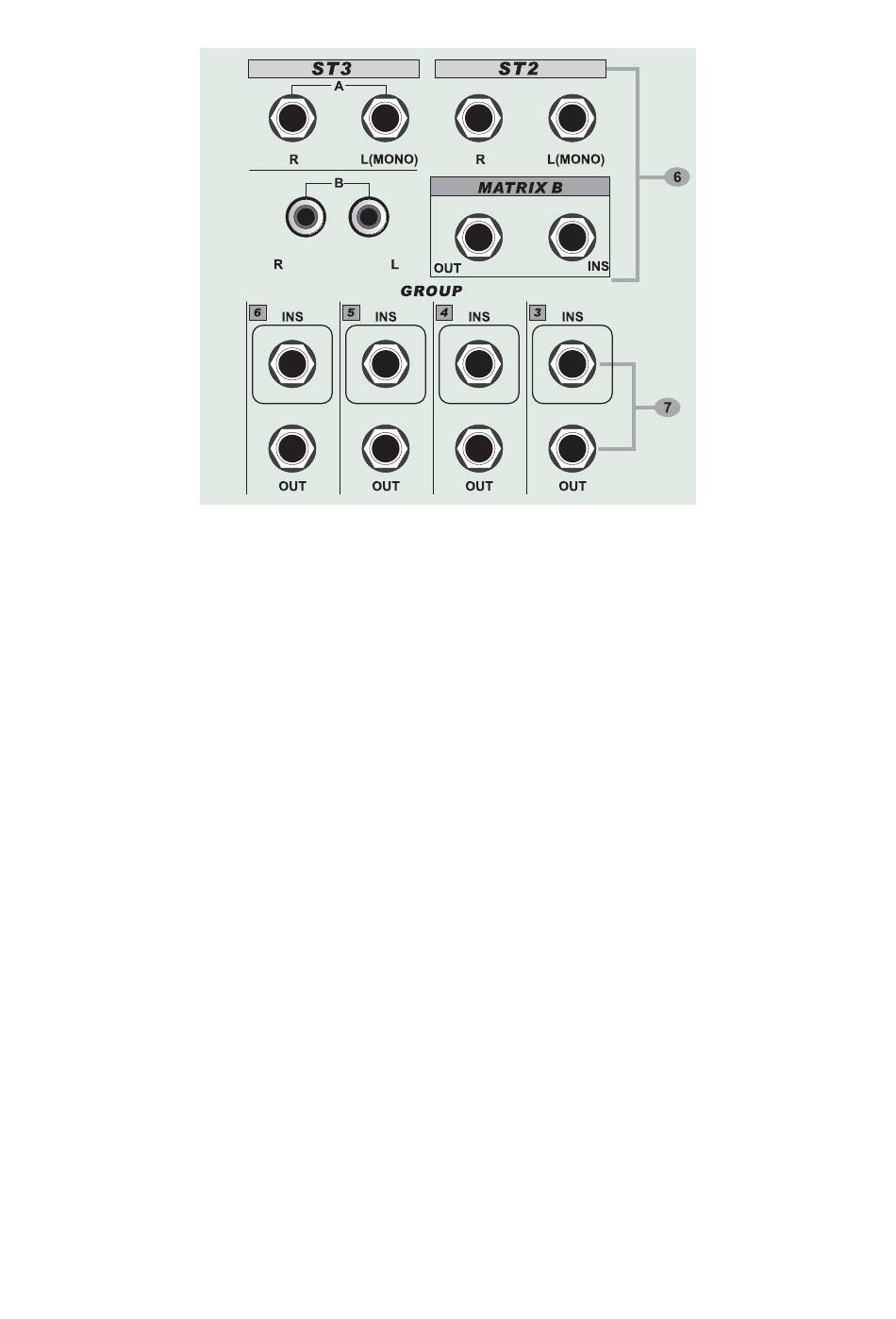

6 VOIES D'ENTRÉE STÉRÉO (ST1 à ST4) & (MATRIX A-B)
Il s'agit de 4 ensembles de voies d'entrée stéréo, acceptant des prises symétrisées TRS
1/4". Lorsque le signal d'entrée est en mono, il suffit de brancher la prise dans les entrées
gauches de la voie, ainsi le signal du canal gauche sera repris par le canal droit. Les
signaux stéréo provenant d'un clavier électronique, d'un synthétiseur, d'un échantillonneur
(ou Sampler) ou tout équipement Hi-fi stéréo tel que lecteur de CD, de DVD, MD, DAT, etc.
pénètrent dans la console via ces voies d'entrée. S'il n'y a pas assez d'entrées stéréo, il
est possible d'utiliser l'entrée EFX RTN pour une fonction similaire. Vous pouvez aussi
utiliser deux voies d'entrée mono comme entrée stéréo. Par exemple, en utilisant la Voie 1
pour le canal gauche et la Voie 2 pour le droit. Employez les potentiomètres PAN pour
envoyer le signal sur le canal de sortie approprié. Tournez le potentiomètre PAN
complètement à gauche pour la Voie 1 et complètement à droite pour la Voie 2. Les
entrées ST 3 et 4 disposent aussi d'une autre paire de prises RCA, pouvant être activées
grâce au sélecteur se trouvant en face avant.
MATRIX
La sortie Matrix accepte des prises TRS 1/4". Les inserts peuvent être connectés à un
compresseur-limiteur externe ou tout autre processeur de signal.
7 SORTIES GROUP 1 À 8
Les huit jacks TRS 1/4" symétrisés de la section GROUP sont munis d'inserts. Pour
brancher une sortie directe symétrisée active à un appareil externe muni d'une entrée non
symétrisée, utilisez un jack TRS 1/4" stéréo, pour la source (sortie) et un jack TS 1/4"
mono pour la charge (entrée) ; et déconnectez le conducteur relié à la bague de la source.
Vous obtenez ainsi les meilleures conditions possibles pour brancher une sortie
symétrisée active. La sortie Groupe est conçue pour y brancher des magnétos multipistes
ou un système de sonorisation supplémentaire.
Inserts GROUP
Ces points d'insertion non symétrisés peuvent accueillir un jack TRS 1/4". Des appareils
externes, tels que processeurs de signal, comme des limiteurs, des compresseurs
10
