(PHONIC PCL 3200) et des égaliseurs (PHONIC MQ 3300/3600, MQ 4130/4230) peuvent
être branchés dans cette prise. Si aucun insert n'est utilisé, le signal va directement à sa
destination. Si un insert est utilisé, le signal quitte la console avant son envoi à la sortie
Groupe. Il est alors envoyé au processeur de signal externe via la pointe du jack et revient
ensuite à cette sortie via la bague, alors que la douille agit comme masse commune.
Pour brancher une sortie directe symétrisée active à un appareil externe muni d'une
entrée non symétrisée, utilisez un jack TRS 1/4" stéréo, pour la sortie (source) et un jack
TS 1/4" mono pour l'entrée ; et déconnectez le conducteur relié à la bague de la sortie.
Vous obtenez ainsi les meilleures conditions possibles pour brancher une sortie
symétrisée active. Tous les départs auxiliaires peuvent être réglés Pré ou Post Fader à
l'aide du sélecteur Pre/Post situé en face avant.

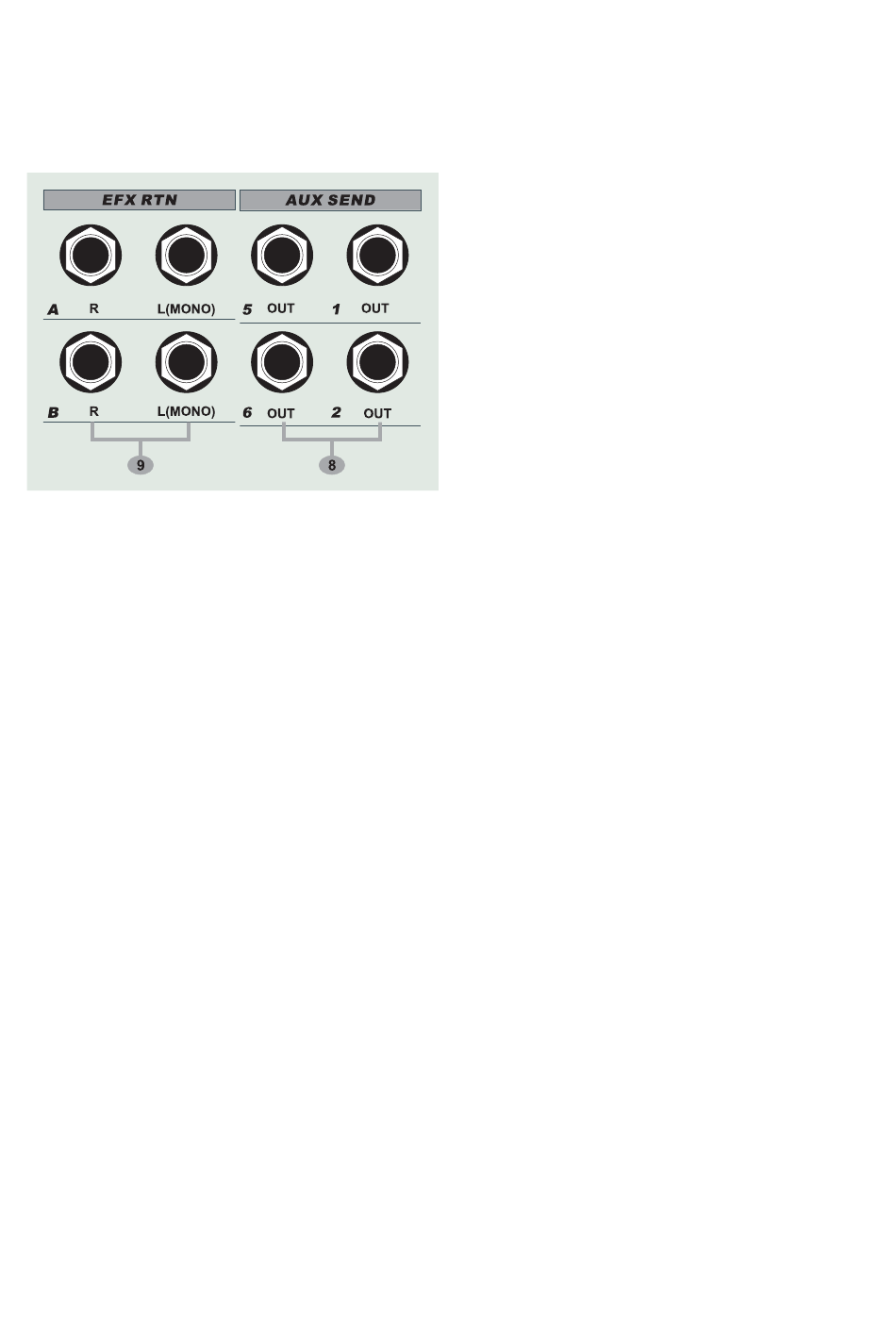

9 EFX RTN A à D
Les retours d'effet acceptent des prises non symétrisées TS 1/4", ils sont habituellement
utilisés en parallèle avec les Départs Auxiliaires (Aux Send) pour ajouter d'autres
processeurs d'effets externes. S'il n'y a plus assez d'entrées stéréo, la prise EFX RTN
peut servir d'entrée supplémentaire pour envoyer un signal stéréo dans la console. Lors
de l'envoi d'un signal mono via la prise EFX RTN, il faut utiliser uniquement dans prise "L
(mono)". Ceci duplique automatiquement le signal du canal gauche dans le droit.
L'utilisateur peut écouter chaque voie de retour d'effet grâce au bouton Solo de la section
Master, situé en face avant, ou simplement envoyer le signal à des retours de scène
connectés sur les prises Aux 1/2 et Aux 3/4.
8 AUX SEND 1 à 8
Ces départs Auxiliaires acceptent des jacks
TRS 1/4" symétrisés, afin de véhiculer des
signaux sans interférence, même en
employant de longs câbles. Les départs Aux
sont habituellement utilisés pour brancher
les retours de scène pour le monitoring ou
pour créer une boucle d'effet. Lorsqu'ils sont
utilisés avec les retours d'effet (EFX RTN),
les départs Aux envoient habituellement le
signal à des appareils externes tel qu'un
effet numérique pour appliquer un traitement
alors que les retours d'effet reçoivent le
signal traité revenant d'un appareil externe.
11
