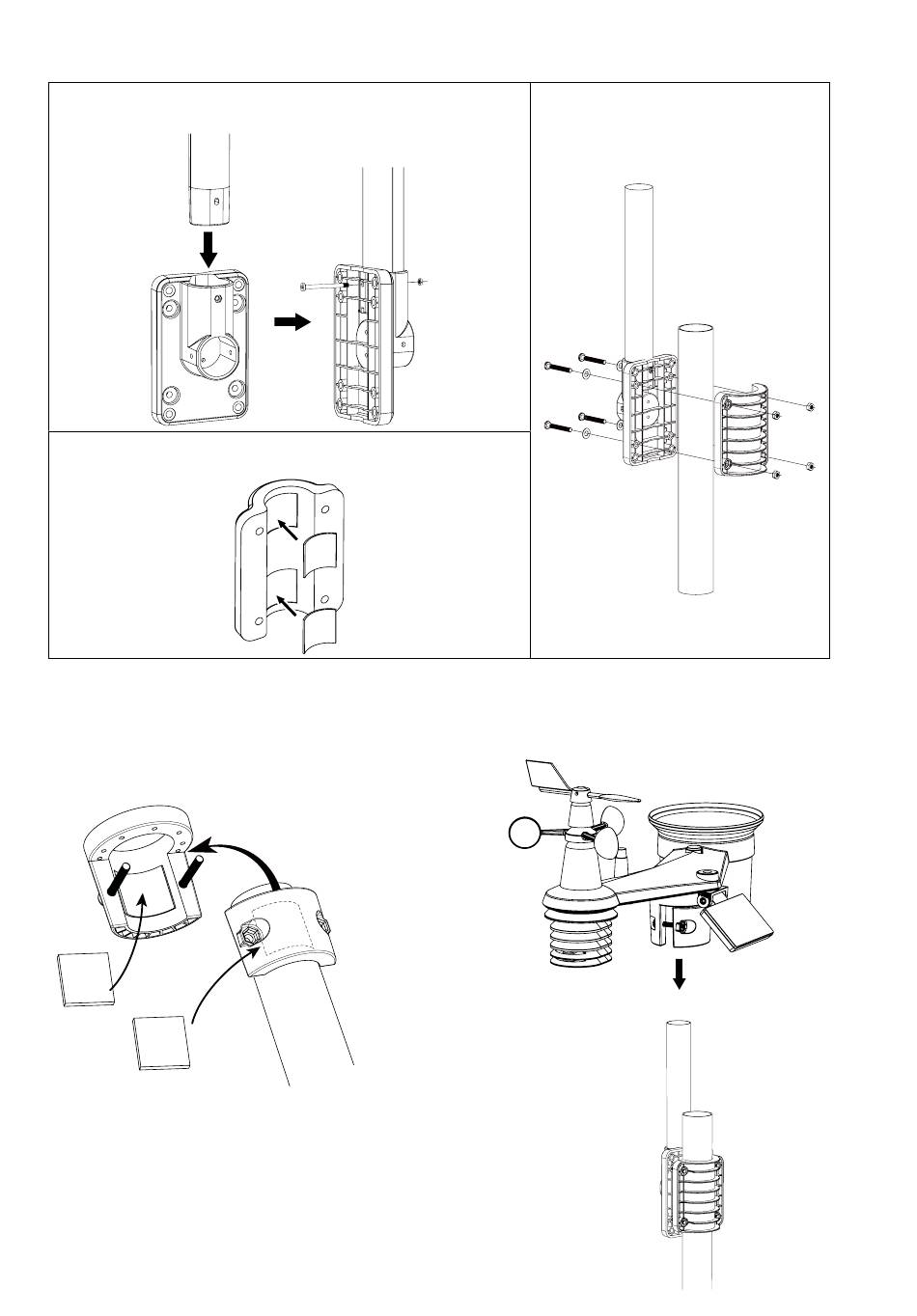

INSTALLATION DE MONTAGE EN PLASTIQUE
1 . Fixez le poteau en plastique sur votre support de montage avec la pince de montage avec
les rondelles, les vis et les écrous. Suivant les séquences 1a, 1b, 1c ci-dessous :
1a . Insérez le poteau en plastique dans le trou du support
de montage, puis fixez-la avec la vis et l'écrou.
1b . Appliquez 2 tampons en caoutchouc sur la pince de
montage .
2 . Appliquez 2 tampons en caoutchouc
sur les côtés intérieurs de la base de
montage et de l'étrier de la matrice
de capteurs, et fixez-les sans serrer.
1c . Fixez le support de montage et
la pince ensemble sur un poteau
fixe à l'aide de 4 longues vis et
écrous .
3 . Placez l'ensemble des capteurs sur le poteau de
montage et alignez-la dans la direction du Nord
avant de fixer les vis.
7
