Diagnostic
7.1 Signalisations d'état et de défaut
Le diagnostic par LED d'état du module constitue un premier moyen pour délimiter les
erreurs. Pour délimiter un peu plus l'erreur, il est possible d'évaluer l'affichage de la CPU,
l'affichage de l'état du module dans STEP 7 ou le tampon de diagnostic de la CPU. Ce dernier
contient des informations en texte clair sur les erreurs apparues ainsi que le numéro de l'OB
d'erreur correspondant.
Plus d'informations sur l'octet d'état, voir chapitre Plage d'adresses et affectation des adresses
(Page 27).
LED de signalisation

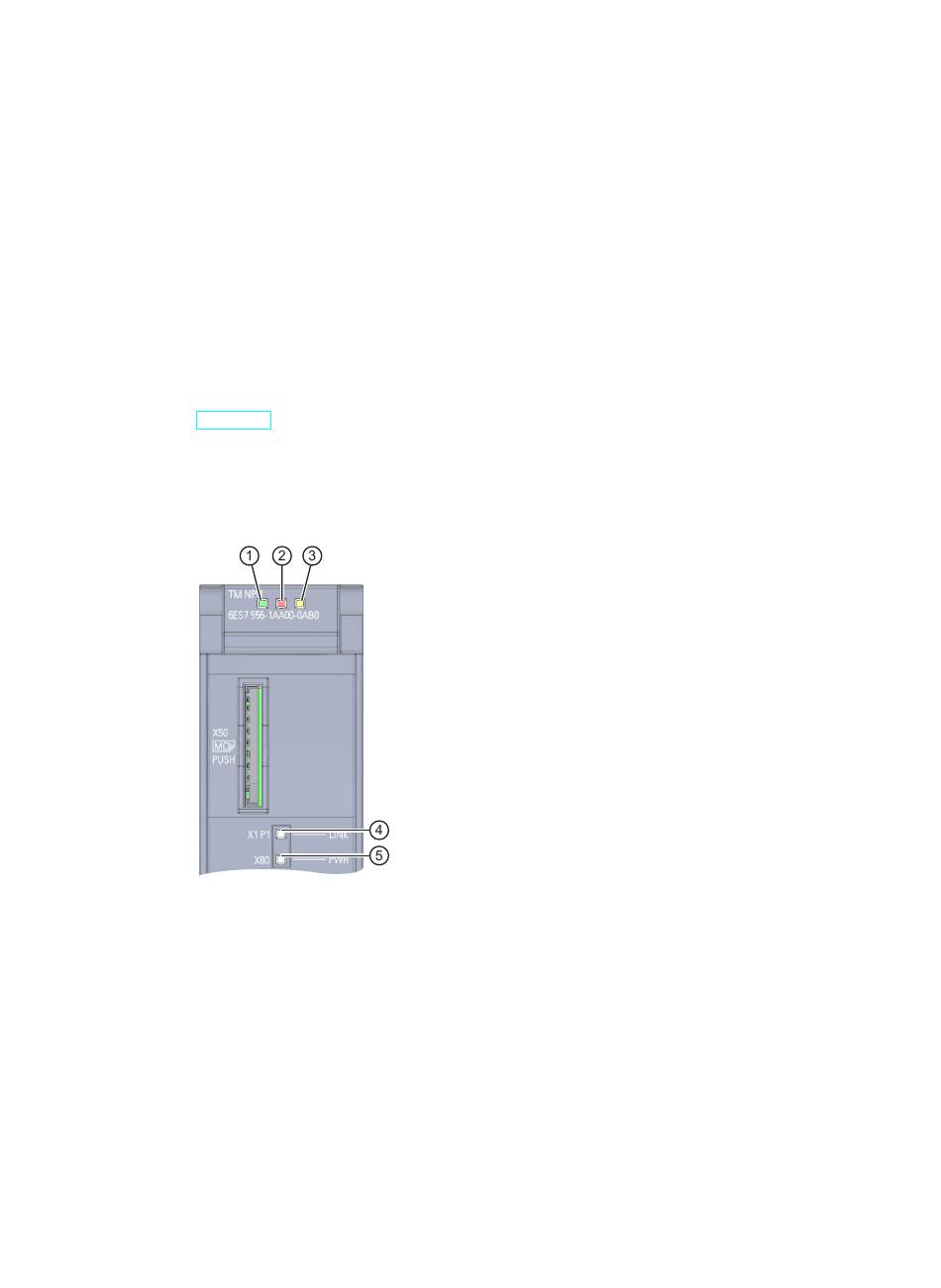

La figure suivante montre les LED de signalisation du TM NPU.
①
②
③
④
⑤
Module technologique TM NPU
Manuel, 07/2023, A5E46384960-AC
LED RUN (verte)
LED ERROR (rouge)
LED MAINT (jaune)
LED LINK (verte)
LED PWR (verte)
