3-10. Soudage sous flux (SAW) de base
.
Le client doit fournir les éléments suivants: poste de soudage, câble de commande, moteur/dévidoir avec son câble et galets d'entraînement
du fil, torche, fil de soudage, câbles de soudage, fils de détection de tension à distance et système de flux pour l'application souhaitée.

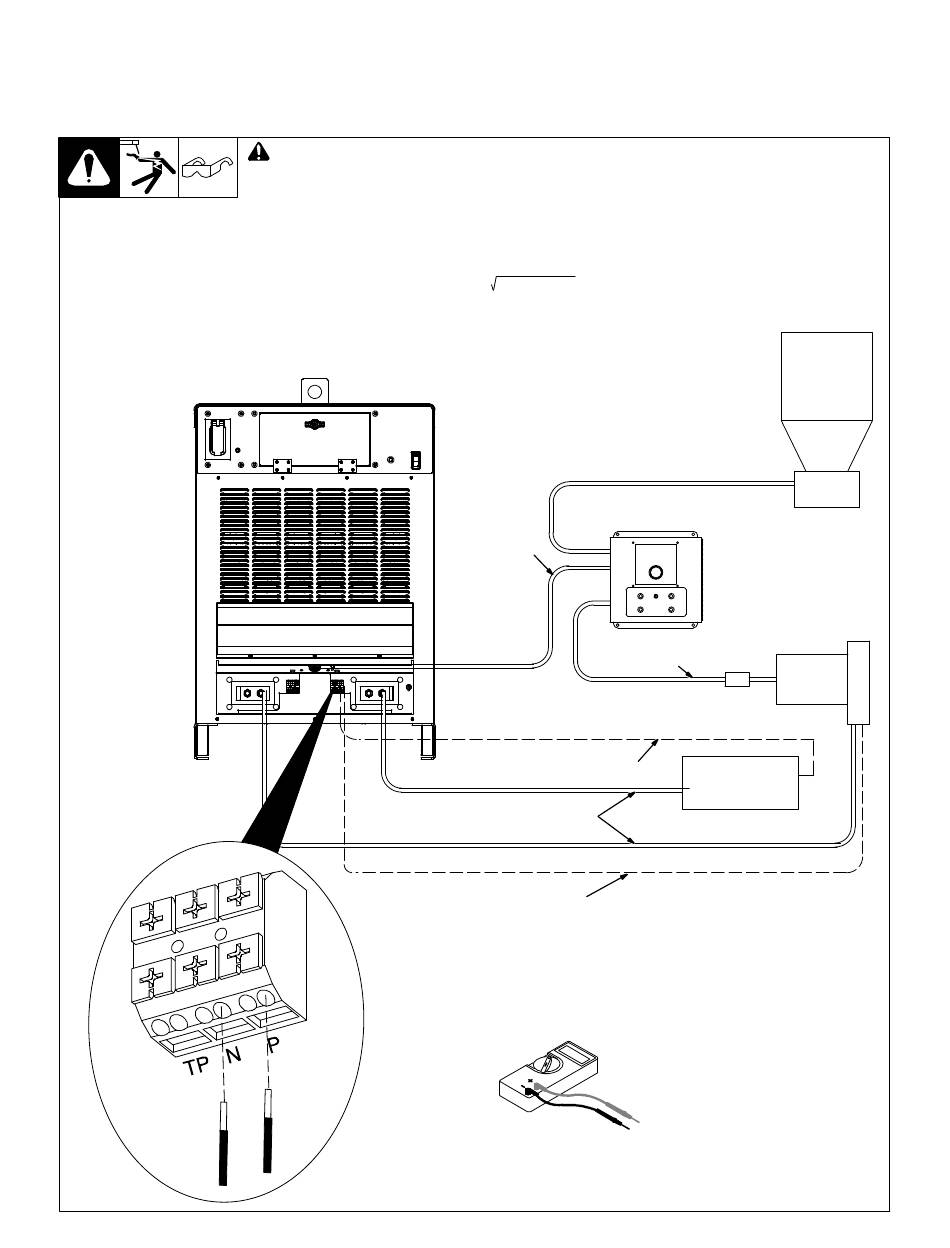

A. Connexions de l'équipement sous flux (SAW) de base
247 480
!
Éteindre le poste de soudage et le coffret de commande avant de procéder aux connexions.
.
Utiliser des fils de détection de tension à distance dans toutes les applications.
.
La section recommandée du fil de détection de tension à distance est de 20 - 12 AWG.
.
Connecter les câbles de soudage et les fils de détection de tension comme indiqué pour toutes les polarités.
.
Pour mesurer la tension réelle de l'arc (X) avec un voltmètre RMS, mesurer d'abord ACV, puis DCV et enfin
calculer X à partir de la formule:
Soudage sous flux AC/DC 1000/1250
V
2
V
2
X=
+
AC
DC
Coffret HDC
Câble
de commande
du poste
de soudage
à 14 broches
Câble de commande du
moteur à 10 broches
Du bornier TE2, borne N
Câbles de soudage
Du bornier TE2, borne P
Système
de flux
Vanne
de flux
Ensemble
d'alimen-
tation du fil
Pièce
Uitiliser uniquement un voltmètre
Amprobe ACDC/3400 IND,
Fluke 345 ou Fluke 355
247 476-C
OM-246 011 Page 15
