ÉTAPE 4 - INSTALLATION DES ENTRETOISES CROISÉES
Il est recommandé d'installer les entretoises croisées derrière la cloison sèche,
entre deux poteaux muraux, au niveau des vis de montage de la hotte.
1. Mesurer la distance entre le bas de la hotte et le haut des trous de montage.
Marquer la distance en traçant une ligne horizontale (hauteur de montage) sur
toute la longueur du fil à plomb.
2. Mesurer la distance entre les deux trous de montage, à l'arrière de la hotte.
Centrer cette mesure sur la ligne de la hauteur de sorte que chaque moitié
de la mesure se trouve de chaque côté du fil à plomb, puis marquer les deux
emplacements des trous de montage de la hotte.
3. Derrière la cloison sèche et tout matériau de dosseret, installer des entretoises
croisées entre les poteaux muraux au niveau des trous pour vis de montage.
b
c
d
4. Insérer les vis de montage dans les trous de montage marqués, en laissant
environ 1/4" (6,4 mm) de filet de vis apparent. S'assurer d'utiliser le type de vis
adapté au mur/aux entretoises croisées.
REMARQUE : Certains types de murs/vis requièrent de percer un avant-trou
avant d'insérer la vis.
ÉTAPE 5 - INSTALLATION DU RACCORDEMENT
ÉLECTRIQUE
1. Installer une prise à 3 alvéoles reliée à la terre de 110/120 V sur le mur en
respectant les dimensions du cache-conduit.
REMARQUE : Tout câblage électrique doit être réalisé par un électricien qualifié,
dans le respect des prescriptions de tous les codes et normes applicables. Cette
hotte doit être correctement reliée à la terre. Le retrait de la prise du cordon
d'alimentation annulera la garantie de la hotte.

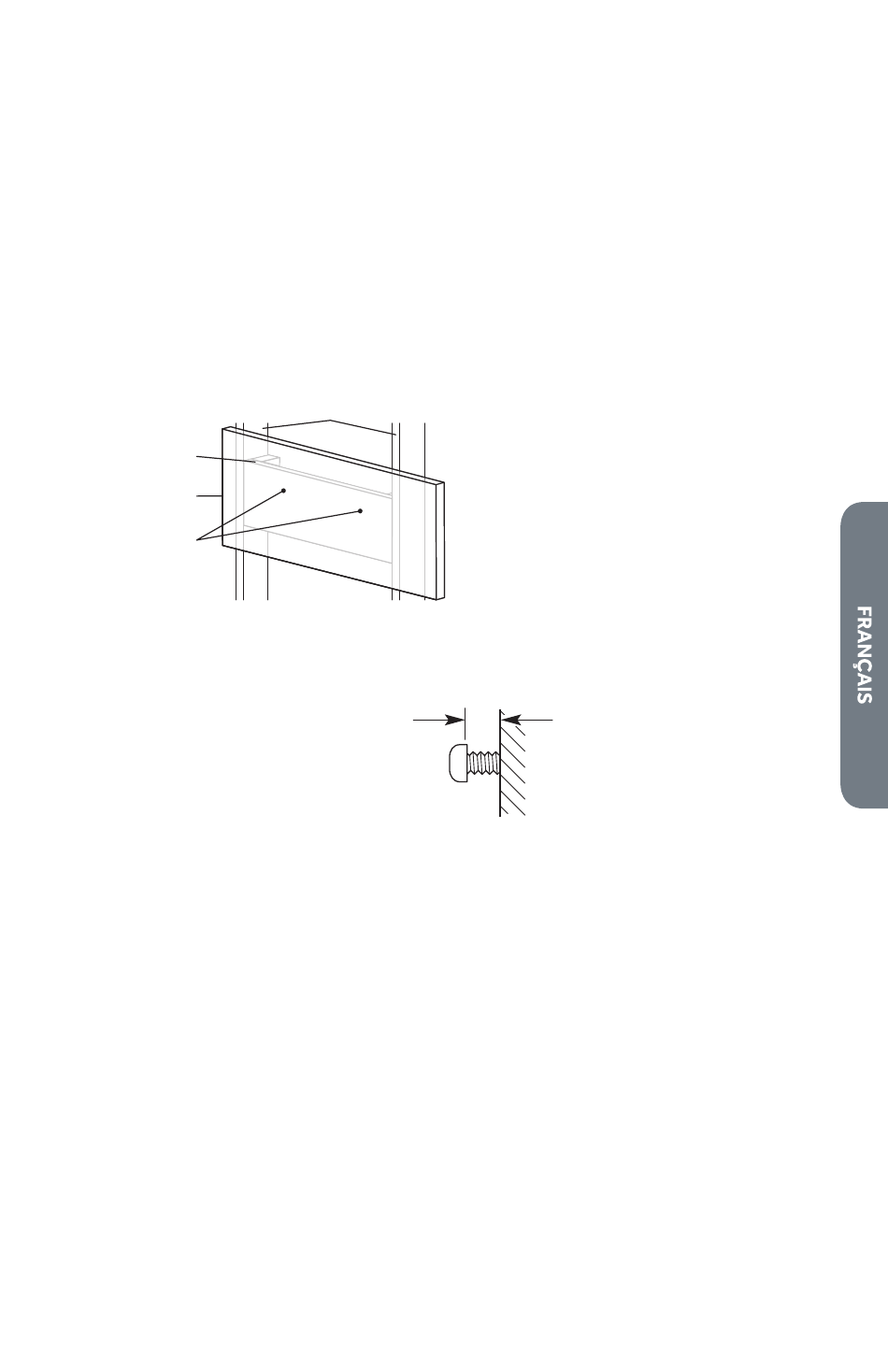

a
¼"
(6,4 mm)
a
Poteaux muraux
b
Entretoises
croisées
c
Cloison sèche
d
Trous de
montage
