- Page 1 Dell Storage Center Boîtier d'extension SC180 Manuel du propriétaire Modèle réglementaire: E11J Type réglementaire: E11J001...
-
Page 2: Remarques, Précautions Et Avertissements
© 2016 Dell Inc. Tous droits réservés. Ce produit est protégé par les lois sur les droits d'auteur et la propriété intellectuelle des États-Unis et des autres pays. Dell et le logo Dell sont des marques de Dell Inc. aux États-Unis et/ou dans d'autres juridictions. -
Page 3: Table Des Matières
Fonctions et voyants du panneau arrière du Boîtier d'extension SC180 ........10 Fonctions et voyants des modules EMM du Boîtier d'extension SC180 ...... 11 Fonctions et voyants des modules de ventilation des Boîtier d'extension SC180 ......12 Fonctions et voyants des blocs d'alimentation du Boîtier d'extension SC180 ..............13 Numérotation des disques du Boîtier d'extension SC180... - Page 4 Procédures de post-remplacement ............34 Démarrez le Système de stockage et le boîtier d’extension..........34 Envoyer des données de diagnostic à l'aide de Dell SupportAssist 3 Dépannage des composants de l'SC180............35 .....................35 Dépannage des modules de ventilation ....................35 Dépannage des blocs d'alimentation...
-
Page 5: À Propos De Ce Document
Les informations fournies dans ce guide sont destinées à être utilisées par les utilisateurs finaux Dell. Contacter Dell Dell fournit plusieurs options de support et de service en ligne et téléphoniques. La disponibilité varie en fonction du pays et du produit, et certains services peuvent ne pas être disponibles dans votre région. - Page 6 • Dell Storage Manager Client Administrator's Guide (Guide de l'administrateur de Dell Storage Manager Client) Fournit des informations sur le Dell Storage Manager Client et sur la façon de l'utiliser pour gérer un Storage Center. • Dell Storage Manager Administrator’s Guide (Guide de l'administrateur de Dell Storage Manager) Fournit des instructions d'utilisation du Data Collector Manager et du Dell Storage Manager Client.
-
Page 7: Propos Du Boîtier D'extension Boîtier D'extension Sc180

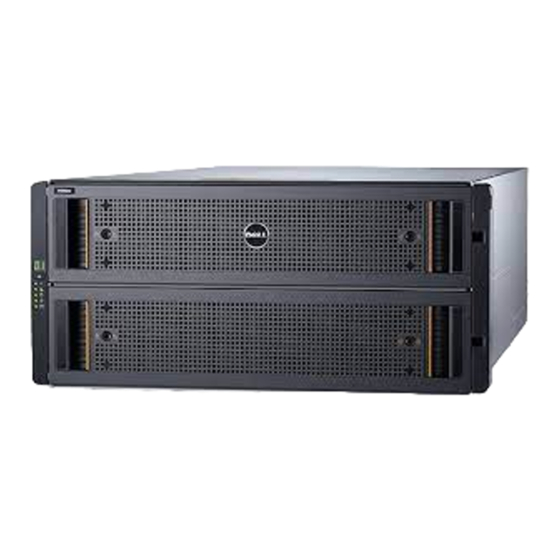

Le boîtier d'extension SC180 se connecte directement aux ports SAS à l'arrière du système de stockage. Présentation du Boîtier d'extension SC180 Le SC180 est un boîtier d'extension SAS 5U qui prend en charge jusqu’à 84 disques durs de 3,5 pouces internes installés dans une configuration à 14 colonnes, 2 tiroirs et 3 lignes. - Page 8 Figure 1. Fonctions et voyants des modules Front-Panel du Boîtier d'extension SC180 élément Panneau Description Verrous de Verrouille le tiroir du lecteur à l'aide d'un protection contre tournevis Torx T20 jusqu'à ce que les flèches les effractions rouges pointent vers l'icône en forme de spécifiques au...
- Page 9 2 REMARQUE : Les deux LED d'erreur de tiroir (et toutes les LED de DDIC contenues) clignotent lorsque le voyant du boîtier d'extension est activé dans Client de stockage. À propos du boîtier d'extension Boîtier d'extension SC180...
-
Page 10: Fonctions Et Voyants Du Panneau Arrière Du Boîtier D'extension Sc180
Fonctions et voyants du panneau arrière du Boîtier d'extension SC180 Le panneau arrière du SC180 comporte des voyants d'alimentation, de connectivité et de panne. Figure 2. Fonctions et voyants du panneau arrière du Boîtier d'extension SC180 élément Nom Icon Description Positions de —... -
Page 11: Fonctions Et Voyants Des Modules De Ventilation Des Boîtier D'extension Sc180
Figure 3. Fonctions et voyants des modules EMM du Boîtier d'extension SC180 élément Commande/ Icon Description Fonction Voyant de • Éteint : module OK panne • Orange : panne de module Voyant • Vert (fixe) : module OK d’alimentation •... -
Page 12: Fonctions Et Voyants Des Blocs D'alimentation Du Boîtier D'extension Sc180
Figure 4. Fonctions et voyants des modules de ventilation des Boîtier d'extension SC180 Élément Commande/ Icône Description Fonction Loquet de — Appuyez sur le loquet de dégagement pour retirer le dégagement module de ventilation. Module OK • Vert : le module fonctionne correctement Défaillance du... -
Page 13: Numérotation Des Disques Du Boîtier D'extension Sc180
Dans le boîtier d'extension SC180, les logements de lecteur sont numérotés de 1 à 42 dans le tiroir supérieur et de 43 à 84 dans le tiroir inférieur. Dell Storage Client identifie les lecteurs sous la forme XX- YY, où XX est le numéro d'ID d'unité du boîtier d'extension et YY correspond à la position du lecteur à... -
Page 14: Lecteurs Du Boîtier D'extension Sc180
Vue de dessus du tiroir supérieur Lecteurs du Boîtier d'extension SC180 Le boîtier d'extension SC180 prend en charge uniquement les lecteurs de disques durs (HDD) Dell Enterprise et les lecteurs de disques SSDDell Enterprise (eSSD). Chaque lecteur est installé dans un support de lecteur de disque (DDIC) et chaque DDIC comprend un voyant d'état. -
Page 15: Remise En Place Des Composants De Boîtier D'extension Sc180
Veillez à respecter les consignes de sécurité suivantes pour éviter de vous blesser et d'endommager l'équipement du Storage Center . Si le matériel décrit dans cette section est utilisé d'une manière non spécifiée par Dell, la protection fournie par l'équipement risque d'être réduite. Pour votre sécurité et votre protection, observez les règles décrites dans les sections suivantes. -
Page 16: Consignes De Sécurité Électrique
à chaud. Lorsque vous débranchez l'alimentation, commencez par mettre hors tension le système de stockage à l'aide du Dell Client de stockage, puis débranchez les cordons d'alimentation de tous les blocs d'alimentation du système de stockage et du boîtier d'extension. -
Page 17: Consignes De Sécurité Générales
Cliquez sur OK. Mise du Storage Center en mode maintenance Utilisez Dell Storage Client pour mettre le Storage Center en mode maintenance après l'envoi de données SupportAssist au Dell Technical Support Services. Dans l'onglet Résumé, cliquez sur Modifier les paramètres. La boîte de dialogue Modifier les paramètres du Storage Center s'affiche. -
Page 18: Arrêt Du Système De Stockage
Le Storage Center est mis en mode maintenance. Arrêt du Système de stockage Si l'unité remplaçable en clientèle (FRU) n'est pas remplaçable à chaud, utilisez le Dell Storage Client pour arrêter le système de stockage. L'arrêt du système de stockage entraîne une panne du système, veillez donc à... - Page 19 Sélectionnez Blocs d'alimentation. L'état de chaque bloc d'alimentation est affiché dans l'onglet Blocs d'alimentation. Sélectionnez le bloc d'alimentation défaillant. L'emplacement du bloc d'alimentation défaillant s'affiche dans l'onglet Vue Bloc d'alimentation. Figure 9. Vue arrière du boîtier montrant le bloc d'alimentation défaillant Remise en place des composants de Boîtier d'extension SC180...
-
Page 20: Remplacement D'un Bloc D'alimentation
Utilisez cette procédure pour remplacer un bloc d'alimentation en panne. Prérequis Utilisez SupportAssist pour envoyer les données de diagnostic à Dell Technical Support Services. À propos de cette tâche Vous pouvez remplacer les blocs d'alimentation un par un sans arrêter le boîtier d'extension. -
Page 21: Remplacement Des Modules De Ventilation
Utilisez SupportAssist pour envoyer les données de diagnostic à Dell Technical Support Services. Remplacement des modules de ventilation Le boîtier d'extension SC180 prend en charge cinq modules de ventilation. Si un module de ventilation tombe en panne, les modules de ventilation restants continuent à refroidir le boîtier d'extension. - Page 22 Sélectionnez Ventilateurs de refroidissement. L'état de chaque ventilateur de refroidissement s'affiche dans l'onglet Ventilateurs de refroidissement. Sélectionnez le ventilateur défaillant. L'emplacement du module de ventilation défaillant est affiché dans l'onglet Affichage du ventilateur. Remise en place des composants de Boîtier d'extension SC180...
-
Page 23: Remplacement D'un Module De Ventilation
Utilisez cette procédure pour remplacer un module de ventilation défaillant. Prérequis Utilisez SupportAssist pour envoyer les données de diagnostic à Dell Technical Support Services. À propos de cette tâche Vous pouvez remplacer les modules de ventilation un par un sans éteindre le boîtier d'extension. -
Page 24: Remplacement Des Disques Durs
Utilisez SupportAssist pour envoyer les données de diagnostic à Dell Technical Support Services. Remplacement des disques durs Le boîtier d'extension SC180 prend en charge jusqu’à 84 disques durs de 3.5 pouces échangeables à chaud installés dans une configuration deux tiroirs, trois rangées, 14 colonnes. Les disques durs sont connectés à... -
Page 25: Identification Du Disque Dur Défectueux
Identification du disque dur défectueux Pour déterminer le disque dur défaillant, utilisez Dell Storage Client. Cliquez sur l'onglet Matériel. Dans le panneau de navigation de l'onglet Matériel, sélectionnez le système de stockage défaillant et développez-le. Dans la zone Alertes matérielles, recherchez l'alerte matérielle qui identifie le boîtier contenant le disque dur défaillant. -
Page 26: Remplacement D'un Disque Dur
Les disques durs peuvent être remplacés un à un sans arrêter le boîtier d'extension. Étapes Trouvez le SC180 et le tiroir contenant le lecteur défaillant. Pour identifier ce tiroir, recherchez une LED signalant une erreur sur un tiroir. PRÉCAUTION : Avant d'ouvrir un tiroir, assurez-vous que Dell Storage Client n'affiche pas un avertissement de température. - Page 27 Loquets de tiroir (2 par tiroir) Tiroir (2 par châssis) PRÉCAUTION : Si le SC180 fonctionne trop longtemps (selon l'altitude) avec les tiroirs de lecteurs ouverts, le boîtier peut surchauffer. Une surchauffe peut causer une panne éventuelle de lecteur ainsi qu'une perte de données et annuler la garantie.
- Page 28 Maintenez le lecteur contre le DDIC et faites-le glisser presque entièrement dans le logement. b. À l'aide des deux mains (en utilisant les pouces et les index), appliquez une pression ferme et uniforme vers le bas sur le DDIC. Remise en place des composants de Boîtier d'extension SC180...
- Page 29 Tout en maintenant une pression vers le bas, faites glisser la plaque supérieure du DDIC vers l'arrière du tiroir jusqu'à ce qu'elle s'enclenche. Figure 20. Fixation du lecteur dans le tiroir Remise en place des composants de Boîtier d'extension SC180...
- Page 30 AVERTISSEMENT : Tenez les doigts à l'écart du châssis lorsque vous fermez le tiroir. Dans le Dell Storage Client, assurez-vous que le disque dur de rechange est reconnu et que l'état affiché indique qu'il est opérationnel. Si le Dell Storage Client vous informe qu'il existe des disques durs non attribués, reportez-vous au Dell Storage Manager Client Administrator's Guide (Guide de...
-
Page 31: Remplacement D'un Module De Gestion De Boîtier (Emm)
Remplacement d’un module de gestion de boîtier (EMM) Les boîtiers d'extension SC180 prennent en charge les modules de gestion de boîtier (EMM) redondants échangeables à chaud. Les modules EMM fournissent les chemins d'accès aux données et aux fonctions de gestion suivantes du boîtier d'extension :... -
Page 32: Remplacement D'un Module De Gestion De Boîtier
EMM. Étapes Utilisez SupportAssist pour envoyer les données de diagnostic au Dell Technical Support Services. Déconnectez les câbles SAS connectés au module EMM . Poussez la patte de dégagement vers la droite et tirez le levier de dégagement en dehors du châssis. -
Page 33: Remplacement Des Rails De Rack
Reconnectez les câbles SAS au module EMM . Remplacement des rails de rack Les rails de rack permettent d'installer le boîtier d'extension SC180 dans un rack. Prérequis Utilisez SupportAssist pour envoyer les données de diagnostic à Dell Technical Support Services. -
Page 34: Procédures De Post-Remplacement
Mettez sous tension le système de stockage en appuyant sur les interrupteurs d’alimentation des blocs d'alimentation. Utilisez Dell Storage Client pour vous assurer que la pièce de rechange est reconnue et que l'état affiché indique qu'elle est opérationnelle. Envoyer des données de diagnostic à l'aide de Dell SupportAssist Utilisez Dell SupportAssist pour envoyer les données de diagnostic au support technique Dell Technical... -
Page 35: Dépannage Des Composants De L'sc180
Dépannage des modules de ventilation Pour dépanner les modules de ventilation : Vérifiez l'état du module de ventilation à l'aide de Dell Storage Client. Déterminez l'état des voyants LED du module de ventilation. Si le voyant de panne du module de ventilation est allumé, le module de ventilation est en panne. -
Page 36: Dépannage Des Modules Emm
Retirez le module EMM . b. Vérifiez que les broches sur le fond de panier et le module EMM ne sont pas tordues. Si des broches sont tordues, n’essayez pas de les redresser. Contactez Dell Technical Support Services pour obtenir des instructions supplémentaires. -
Page 37: Spécifications Techniques De L'boîtier D'extension Sc180
SC180 Cette section décrit les spécifications techniques des boîtiers d'extension SC180. Spécifications techniques Les caractéristiques techniques du boîtier d'extension SC180 sont affichées dans les tableaux suivants. Drives Disques durs SAS Jusqu'à 84 disques durs SAS remplaçables à chaud de 3,5 pouces (6.0 Gbits/s) - Page 38 Un voyant LED monochrome indiquant l'état de panne d'alimentation CA • Un voyant LED monochrome indiquant l'état de l'alimentation Blocs d'alimentation Bloc d'alimentation secteur (par bloc d'alimentation) Puissance 2,8 kW Tension 200 à 240 VCA (16 A) Dissipation thermique 191-147 W Spécifications techniques de l'Boîtier d'extension SC180...
- Page 39 91,44 cm (36 pouces) métallique avant vers la surface arrière) Profondeur (surface 96 cm (38 pouces) avant vers la surface arrière) Poids total 130,1 kg (287 livres) (configuration maximale) Poids sans disques 62,1 kg (137 livres) Spécifications techniques de l'Boîtier d'extension SC180...
