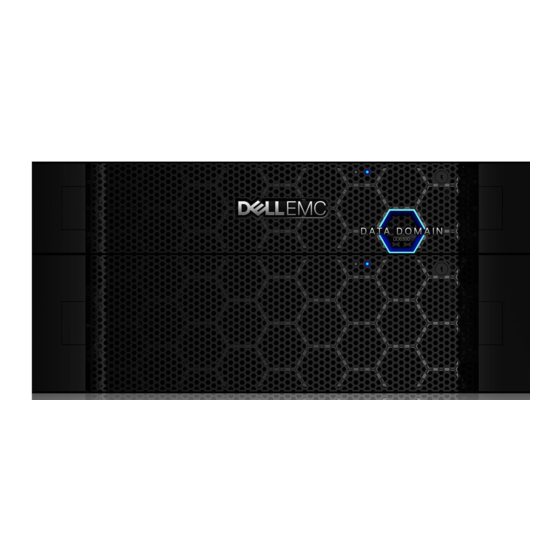

- Page 1 Dell EMC Data Domain DD6300 System Guide d’installation 302-005-015 REV 01...
- Page 2 LOGICIELLE EN COURS DE VALIDITÉ. Dell, EMC et les autres marques citées sont des marques commerciales de Dell Inc. ou de ses filiales. Toutes les autres marques citées dans le présent document peuvent être la propriéété de leurs détenteurs respectifs. Publié en France.
- Page 3 Installation des tiroirs d’extension dans les racks........21 Chapitre 3 Raccordement des câbles et mise sous tension Connexion des tiroirs ES30.................24 DD6300 avec le câblage ES30............25 Connexion des tiroirs DS60................ 27 DD6300 avec le câblage DS60............27 Installation du panneau avant..............28 Connexion des câbles de données..............
- Page 4 SOMMAIRE Data Domain DD6300 System Guide d’installation...
- Page 5 Libellé de service (composants supprimés pour plus de clarté)........19 Installation du boîtier CMA sur le rack................ 20 Ajustement de la profondeur du boîtier CMA.............. 20 DD6300 avec des tiroirs ES30..................26 DD6300 avec des tiroirs DS60..................28 Data Domain DD6300 System Guide d’installation...
- Page 6 FIGURES Data Domain DD6300 System Guide d’installation...
- Page 7 TABLEAUX Câbles pour la boucle allant du nœud primaire ou unique au tiroir ES30......24 Options de câble ES30 à ES30................... 24 DD6300 avec les instructions de câblage ES30............25 Câbles DS60....................... 27 DD6300 avec les instructions de câblage DS60............27 Paramètres de communication...................
- Page 8 TABLEAUX Data Domain DD6300 System Guide d’installation...
- Page 9 CHAPITRE 1 Planification et préparation du site Outils et fournitures nécessaires.................10 Informations relatives à la sécurité..............10 Systèmes installés sur site par rapport aux systèmes montés en rack en usine ........................... 12 Planification et préparation du site...
- Page 10 Le système ne doit pas être mis en fonctionnement tant que toutes les pièces ne sont pas en place. Faites fonctionner le contrôleur du système partir d’une plage de tension d’alimentation de 100-240 VCA, 50-60 Hz. Les tiroirs ES30 et FS15 utilisent une Data Domain DD6300 System Guide d’installation...
- Page 11 Planification et préparation du site tension d’alimentation de 100-240 VAC, 50-60 Hz. Les tiroirs DS60 utilisent une tension d’alimentation de 200-240 VAC, 50-60 Hz. Chaque composant est conçu pour fonctionner sur toutes les sources d’alimentation en fonctionnement installées. Utilisez une source d’alimentation adaptée avec une protection contre les surcharges.
- Page 12 : Guide de préparation du site de l’armoire Dell EMC 40U-P Guide de déballage et de configuration de l’armoire Dell EMC 40U-P Guide de maintenance des racks Data Domain Data Domain DD6300 System Guide d’installation...
- Page 13 CHAPITRE 2 Installation du système dans le rack Déballer le système.....................14 Glissières et bras de guidage des câbles............. 14 Identifier l’emplacement du rack pour installer le système........15 Installation des glissières..................15 Installer le système dans un rack.................17 Installation du bras de guidage de câbles............
- Page 14 Un bras de guidage des câbles, destiné à ranger les câbles à l’arrière du système, est déjà installé sur le système sur un rack Data Domain. Pour les systèmes installés sur site, ce bras est expédié avec le système. Data Domain DD6300 System Guide d’installation...
- Page 15 Installation du système dans le rack Figure 3 Bras de guidage des câbles Identifier l’emplacement du rack pour installer le système Identifiez l’emplacement désigné pour le ou les contrôleurs du système dans le rack. Lorsque vous utilisez des systèmes avec des tiroirs ES30, l’emplacement désigné est U13-U14 dans le rack 1.
- Page 16 Un tournevis 18 pouces (minimum) est requis pour installer la vis à l’arrière des glissières. 4. À l’arrière de l’armoire, alignez et insérez les deux adaptateurs à l’arrière de la glissière avec les orifices de montage dans le montant NEMA. Assurez-vous que la glissière est horizontale. Data Domain DD6300 System Guide d’installation...
- Page 17 Installation du système dans le rack 5. Utilisez un tournevis de 18 pouces (minimum) pour fixer l’arrière de la glissière au montant NEMA à l’aide d’une vis. 6. Serrez la vis à l’avant. 7. Répétez cette opération pour l’autre glissière. Installer le système dans un rack ATTENTION Les systèmes Data Domain sont lourds.
- Page 18 3. Fixez l’unité au montant NEMA et aux glissières à l’aide de quatre vis, soit deux vis de chaque côté. 4. Vérifiez l’étiquette PSNT dans le logement juste en dessous de l’unité d’alimentation à l’arrière du châssis. Data Domain DD6300 System Guide d’installation...
- Page 19 Installation du système dans le rack Figure 5 Libellé de service (composants supprimés pour plus de clarté) 1. Support de l’étiquette de service 2. Onglet de verrouillage 3. Étiquette de service Installation du bras de guidage de câbles L’installation d’un bras de guidage (CMA) peut vous aider à conserver un système clair et organisé.
- Page 20 2,5 pouces sont accessibles pour pouvoir retirer le boîtier CMA et le remettre en place. Ajustez la profondeur des bras du boîtier CMA pour accéder à ces modules. Figure 7 Ajustement de la profondeur du boîtier CMA Data Domain DD6300 System Guide d’installation...
- Page 21 Installation du système dans le rack Installation des tiroirs d’extension dans les racks ATTENTION Les systèmes Data Domain sont lourds. Deux personnes ou un dispositif de levage sont nécessaires dans tous les cas pour déplacer et installer un système Data Domain. Soyez prudent lorsque vous installez les tiroirs d’extension.
- Page 22 écriture doit alors passer par plusieurs hops, ce qui provoque des problèmes de latence contrairement à la situation où le tiroir de disque SSD se trouve sur le tiroir d’une chaîne. Data Domain DD6300 System Guide d’installation...
- Page 23 CHAPITRE 3 Raccordement des câbles et mise sous tension Connexion des tiroirs ES30................24 Connexion des tiroirs DS60................27 Installation du panneau avant................28 Connexion des câbles de données..............29 Mise sous tension de tous les systèmes............. 29 Raccordement des câbles et mise sous tension...
- Page 24 Modèle de câble Référence Longueur du câble X-SAS-MSMS1 038-003-786 (39 pouces) X-SAS-MSMS2 038-003-787 (79 pouces) X-SAS-MSMS3 038-003-751 (118 pouces) X-SAS-MSMS4 038-003-628 (158 pouces) X-SAS-MSMS5 038-003-666 (196 pouces) Data Domain DD6300 System Guide d’installation...
- Page 25 Raccordement des câbles et mise sous tension DD6300 avec le câblage ES30 Le système DD6300 prend en charge un maximum de quatre tiroirs, connectés dans un seul ensemble. Tableau 3 DD6300 avec les instructions de câblage ES30 Chaîne E/S - Port...
- Page 26 Raccordement des câbles et mise sous tension Figure 8 DD6300 avec des tiroirs ES30 Data Domain DD6300 System Guide d’installation...
- Page 27 XC-DS60-SAS-4M 038-000-212-00 4 m (158 pouces) XC-DS60-SAS-5M 038-000-214-00 5 m (196 pouces) DD6300 avec le câblage DS60 Tableau 5 DD6300 avec les instructions de câblage DS60 Chaîne E/S - Port Port du tiroir Longueu (boucl E/S 7 - Port 0 Port 0 du contrôleur A du DS60.
- Page 28 Raccordement des câbles et mise sous tension Figure 9 DD6300 avec des tiroirs DS60 Installation du panneau avant Procédure 1. Alignez le panneau par rapport au boîtier. 2. Insérez délicatement le panneau sur la baie jusqu’à ce qu’il s’enclenche. 3. Si le panneau est muni d’un verrou à clé, verrouillez-le à l’aide de la clé fournie.
- Page 29 Raccordement des câbles et mise sous tension Connexion des câbles de données 1. Activez la connectivité Ethernet pour le transfert de données. Répétez l’opération pour chaque connexion. a. Si vous utilisez un module Ethernet cuivre de 1 Gbit, connectez un câble Ethernet cuivre Cat 5e ou Cat 6 à...
- Page 30 Raccordement des câbles et mise sous tension b. Assurez-vous que chaque alimentation est connectée à une source d’alimentation différente. Data Domain DD6300 System Guide d’installation...
- Page 31 CHAPITRE 4 Configuration du système pour l’utilisation Activation de la communication administrative...........32 Acceptation des conditions générales d’utilisation..........33 Exécuter l’assistant de configuration..............33 Configuration du système pour l’utilisation...
- Page 32 L’étiquette d’identification/du numéro de série du produit est apposée en dessous de l’unité d’alimentation à l’arrière du système. Consultez le panneau arrière du système pour voir l’étiquette d’ID/du numéro de série du produit. Password: system_serial_number Data Domain DD6300 System Guide d’installation...
- Page 33 Configuration du système pour l’utilisation Remarque Si vous saisissez un mot de passe incorrect à 4 reprises, le système verrouillera le nom d’utilisateur spécifié pendant 120 secondes. Le nombre de connexions et la durée du verrouillage sont configurables et peuvent différer sur votre système. Consultez le Guide d’administration de Data Domain Operating System ou le Guide de référence des commandes de Data Domain Operating System pour configurer ces valeurs.
- Page 34 Default Gateway 192.168.10.1 DNS Server List 192.168.10.1 Port Enabled Cable DHCP IP Address Netmask or Prefix Length ----- ------- ----- ---- -------------- ------------------------ eth0a eth0b eth0c eth0d ethMa 192.168.10.181 255.255.255.0 ethMb ethMc ethMd Data Domain DD6300 System Guide d’installation...
- Page 35 Configuration du système pour l’utilisation ethMe ethMf ----- ------- ----- ---- -------------- ------------------------ Do you want to save these settings (Save|Cancel|Retry): Configuration de paramètres système supplémentaires La plupart des installations peuvent tirer parti de la configuration de quelques paramètres système supplémentaires, fournis dans cette section pour des raisons pratiques.
- Page 36 Configuration du système pour l’utilisation # autosupport send your.email@emc.com OK: Message sent. Data Domain DD6300 System Guide d’installation...
