10.3.2 Raccorder l'air comprimé et le vide
1
1

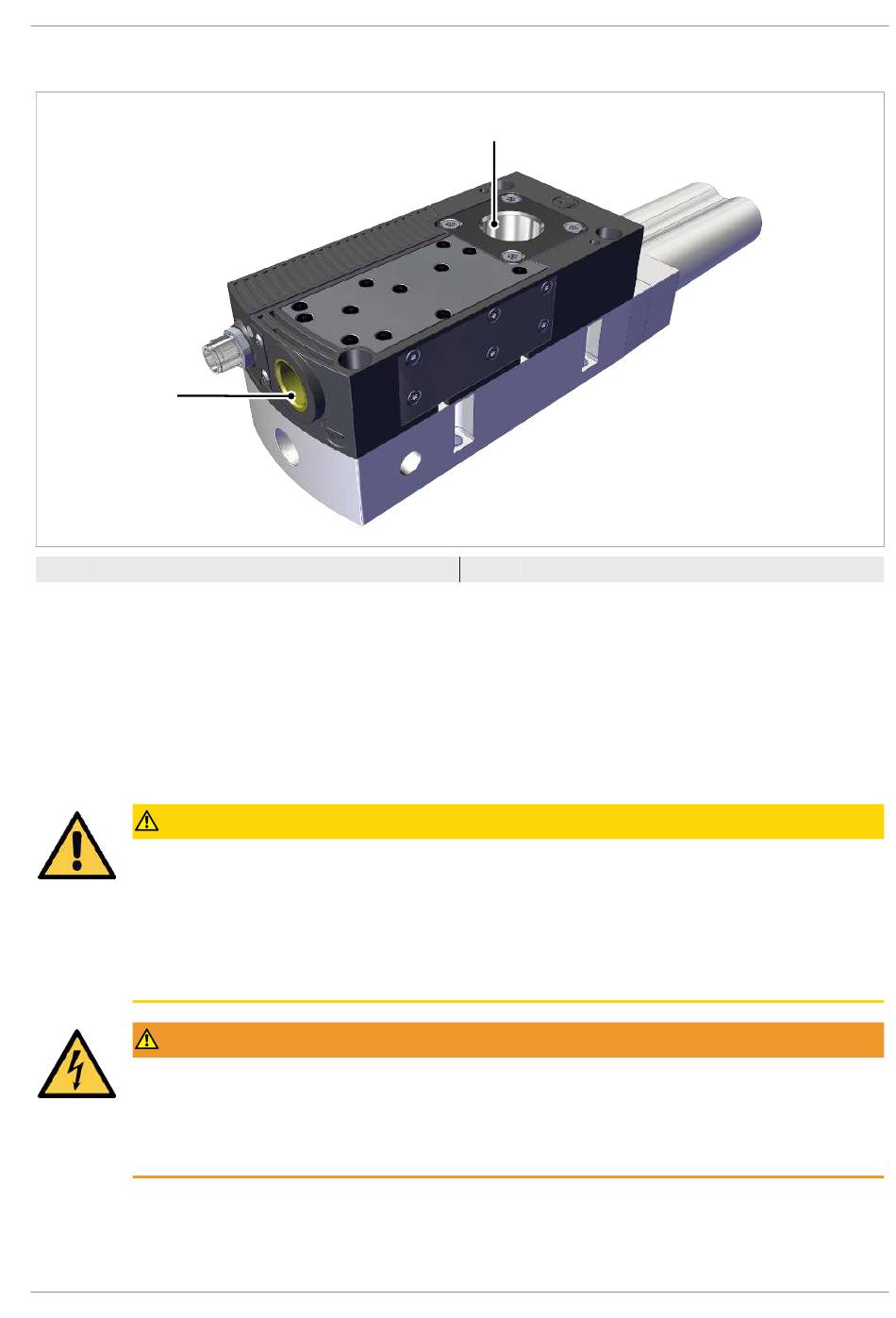

Raccord d'air comprimé (marquage 1)
ü Les éléments d'assemblage nécessaires pour les raccords de tuyau sont montés sous la responsabilité
du client.
1. Raccorder le tuyau d'air comprimé. Couple de serrage maximal = 10 Nm.
2. Raccorder le tuyau de vide. Couple de serrage maximal = 20 Nm.
10.4 Raccord électrique
PRUDENCE
Modification des signaux de sortie lors du démarrage ou lors du branchement du
connecteur enfichable
Dommages corporels ou matériels !
4 Seul le personnel spécialisé capable d'estimer les impacts de modifications de signaux
sur l'intégralité de l'installation est autorisé à prendre en charge le raccordement élec-
trique.
AVERTISSEMENT
Électrocution
Risque de blessures
4 Utiliser le produit à l'aide d'un bloc d'alimentation avec très basse tension de protec-
tion (TBTP/PELV).
Le raccord électrique alimente le produit en tension et communique avec la commande de la machine rac-
cordée en amont par le biais de sorties définies.
FR · 30.30.01.03788 · 00 · 09/23
2
2
Raccord de vide (marquage 2)
10 Installation
