Collaudo e messa in servizio

La messa in esercizio della stufa deve essere preceduta dal collaudo che prevede la verifica di funzionamento dei seguenti elementi:
•
collegamento al sistema di evacuazione fumi;
•
collegamenti elettrici;
•
controllo che tutti i materiali per la costruzione del canale da fumo, canna fumaria, comignolo, siano a norma ed idonei all'uso.
Il collaudo è positivo solo quando tutte le fasi di funzionamento saranno completate senza che siano state rilevate anomalie.

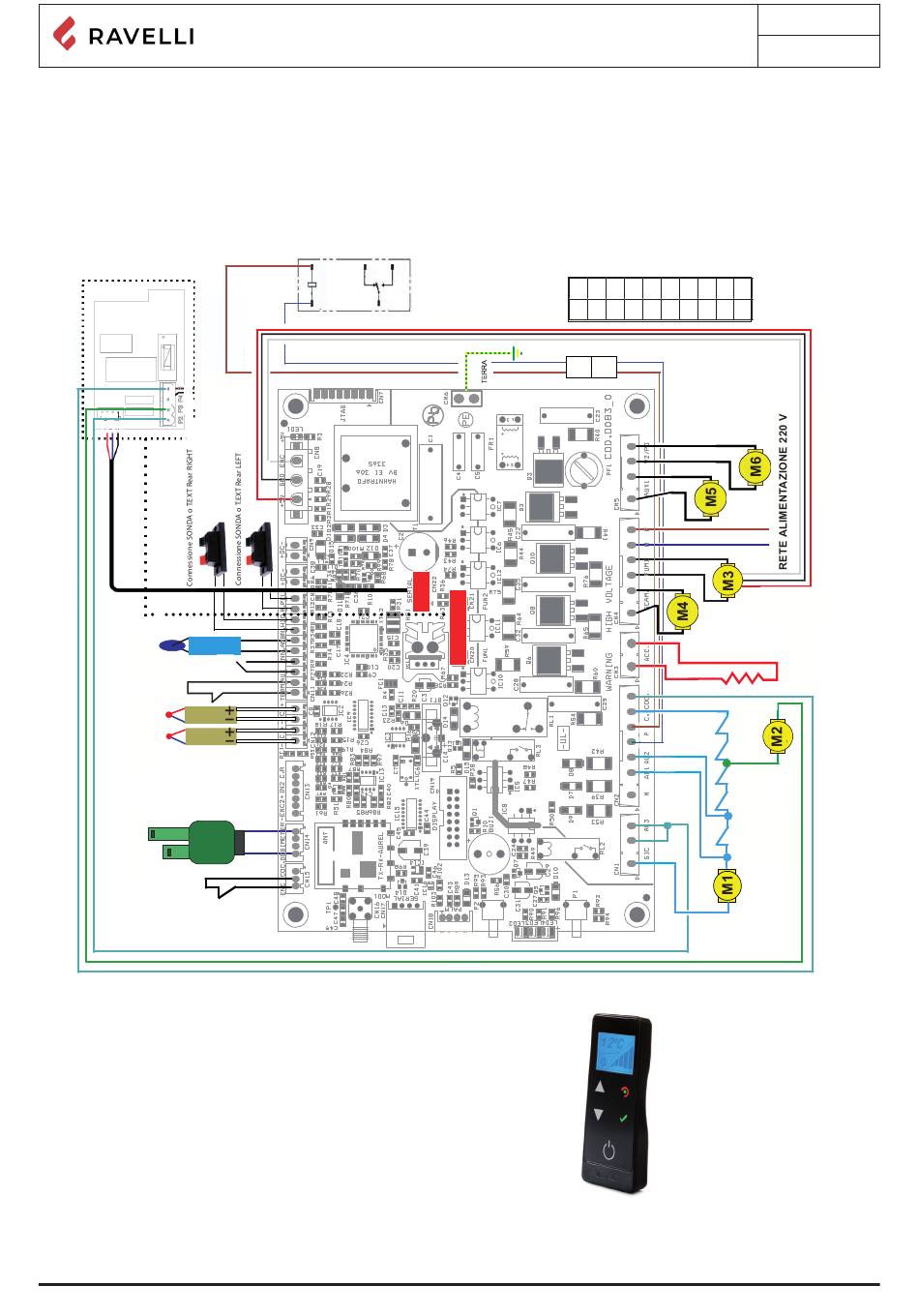

Schema elettrico Rc 120 Touch steel

S4
S3
S2
S1
G1
G5
LEGENDA:
Sicurezze
LEGENDA:
T1 - Contatto sportello fuoco
T2 - Contatto cassetto cenere
Sicurezze
T1 - Contatto Sportello fuoco (se presente)
(se presente)
T2 - Contatto cassetto cenere (se presente)
T3 - Contatto serbatoio pellet
T3 - Contatto serbatoio pellet (se presente)
T4 - Sicurezza pellet
T4 - Sicurezza pellet
T5 - Pressostato T5 - Pressostato
Motori
M1 - Motoriduttore coclea
Motori
M2 - Pulitore automatico
M1 - Motoriduttore coclea
(solo stufe con pulitore automatico)
M3 - Estrattore fumi
M2 - Pulitore automatico
M4 - Scambiatore (frontale per stufe
M3 - Estrattore fumi
con doppia canalizzazione)
M4 - Scambiatore (frontale)
M5 - Scambiatore DX (stufe con
doppia canalizzazione)
M5 - Scambiatore DX
M6 - Scambiatore SX (stufe con
M6 - Scambiatore SX
canalizzazione doppia)
Manuale uso e manutenzione Rv-Rc 120 Touch
NC
COM
G6
G2
G4
Resistenza
R1 - Resistenza
Sonde
S1 - Sonda fumi (J)
Resistenza
S2 - Sonda fiamma (K)
R1 - Resistenza
Sonde
S3 - Termostato esterno
S1 - Sonda fumi (se presente)
S4 - Sonda ambiente (opt)
S2 - Sonda amma (K) (se presente)
S3 - Termostato esterno
S4 - Sonda ambiente (opt)
Generico
Generico
G1 - Debimetro
G1 - Debimetro (solo stufe con tecnologia RDS)
G2 - Encoder lettura giri estrattore
G2 - Encoder lettura giri estrattore
G3 - Palmare "RADIO" Touch
G3 - Palmare RADIO Touch
G4 - Conta colpi pulitore automatico
G4 - Conta colpi pulitore automatico
(solo stufe con pulitore automatico)
G5 - Contatto gestione domotica
G5 - Contatto gestione domotica
G6 - Contatto accensione GAS - G6 - Contatto accensione GAS -
Segnalazione allarme uscita
Segnalazione allarme uscita domotica (TRF 39)
domotica (TRF 39)
NO
Connessione OPZIONALE per
gestione domotica
NC NO C
G5 G5
G6 G6 G6
10 9 8 7 6 5 4 3 2 1
Fase
Neutro
R1
T1
T2
T3
T4
T5
G3
Rev.1 11/03/2021
Pag.31
