Canalización
Cumpla con las normativas y las leyes vigentes en el país donde se instala el producto.

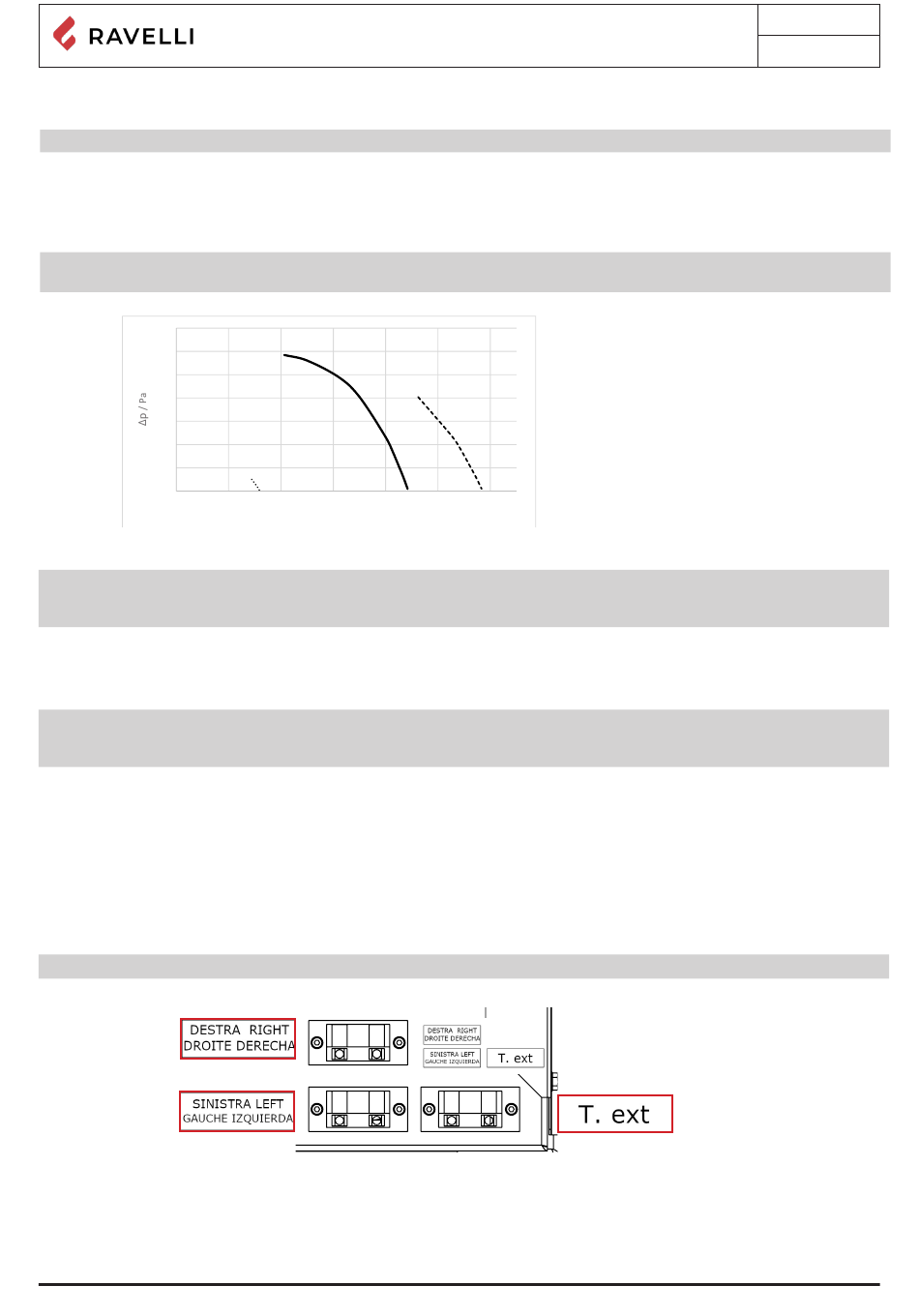

Conecte un tubo de 80 mm de diámetro en la salida de la estufa de la canalización, para calentar otra habitación de la vivienda. El
conducto deberá dimensionarse (longitud y forma) teniendo en cuenta la altura residual del ventilador de la canalización indicado a
continuación.
��
Utilice un tubo y juntas capaces de resistir a altas temperaturas (que pueden alcanzar incluso los 200 °C): se recomienda
usar tuberías metálicas y juntas de silicona.
140
120
100
80
60
40
20
0
0
��
El tubo de la canalización puede alcanzar temperaturas muy altas: por lo cual es necesario aislarlo adecuadamente y con
materiales resistentes, en los puntos en los que pueda entrar en contacto con superficies inflamables o sensibles a las altas
temperaturas, además, deben proteger a las personas y animales contra posibles quemaduras.
Si se atraviesan paredes fabricadas con materiales inflamables es obligatorio protegerlos usando materiales aislantes o tomando
las precauciones adecuadas.
⚠
Se recomienda aislar todo el tubo de canalización, para evitar dispersiones de calor.
Es obligatorio conectar la estufa al conducto de la casa antes de encenderla. Asegúrese de que no sea posible tocar las
aspas del ventilador, instalando las medidas de seguridad necesarias (por ejemplo: rejilla del conducto o tubería de más de
620 mm de longitud).
La canalización toma mucho aire de la habitación en la que está instalada la estufa y la introduce en el otro local que se debe ca-
lentar. Por ello se recomienda garantizar la recirculación del aire entre la habitación en la que está instalada la estufa y el ambiente
calentado por la canalización. De esta forma se optimiza el calentamiento de las habitaciones evitando que entre aire frío desde el
exterior y evitando pérdidas de calor.
Se recomienda consultar el capítulo específico para conocer las configuraciones de la canalización.
Conexión de la sonda externa o del termostato
Para gestionar la canalización en modo automático, conecte una sonda de temperatura (opcional) o termostato externo (opcional)
al conector de la parte trasera «REAR».
��
Conecte un termostato externo abierto/cerrado, por lo tanto, sin tensión.
Manual de uso y mantenimiento Rc-Rv 120 Touch steel
20 40 60 80
Q / (m3/h)
D: flujo
∆p: prevalencia
___ distribuido equitativamente
---- máximo desequilibrio
100 120
Rev.1 11/03/2021
Pag.29
