Collaudo e messa in servizio

La messa in esercizio della stufa deve essere preceduta dal collaudo che prevede la verifica di funzionamento dei seguenti elementi:
•
collegamento al sistema di evacuazione fumi;
•
collegamenti elettrici;
•
funzionamento delle eventuali sonde esterne collegate;
•
controllo che tutti i materiali per la costruzione del canale da fumo, canna fumaria, comignolo, siano a norma ed idonei all'uso.
Il collaudo è positivo solo quando tutte le fasi di funzionamento saranno completate senza che siano state rilevate anomalie.

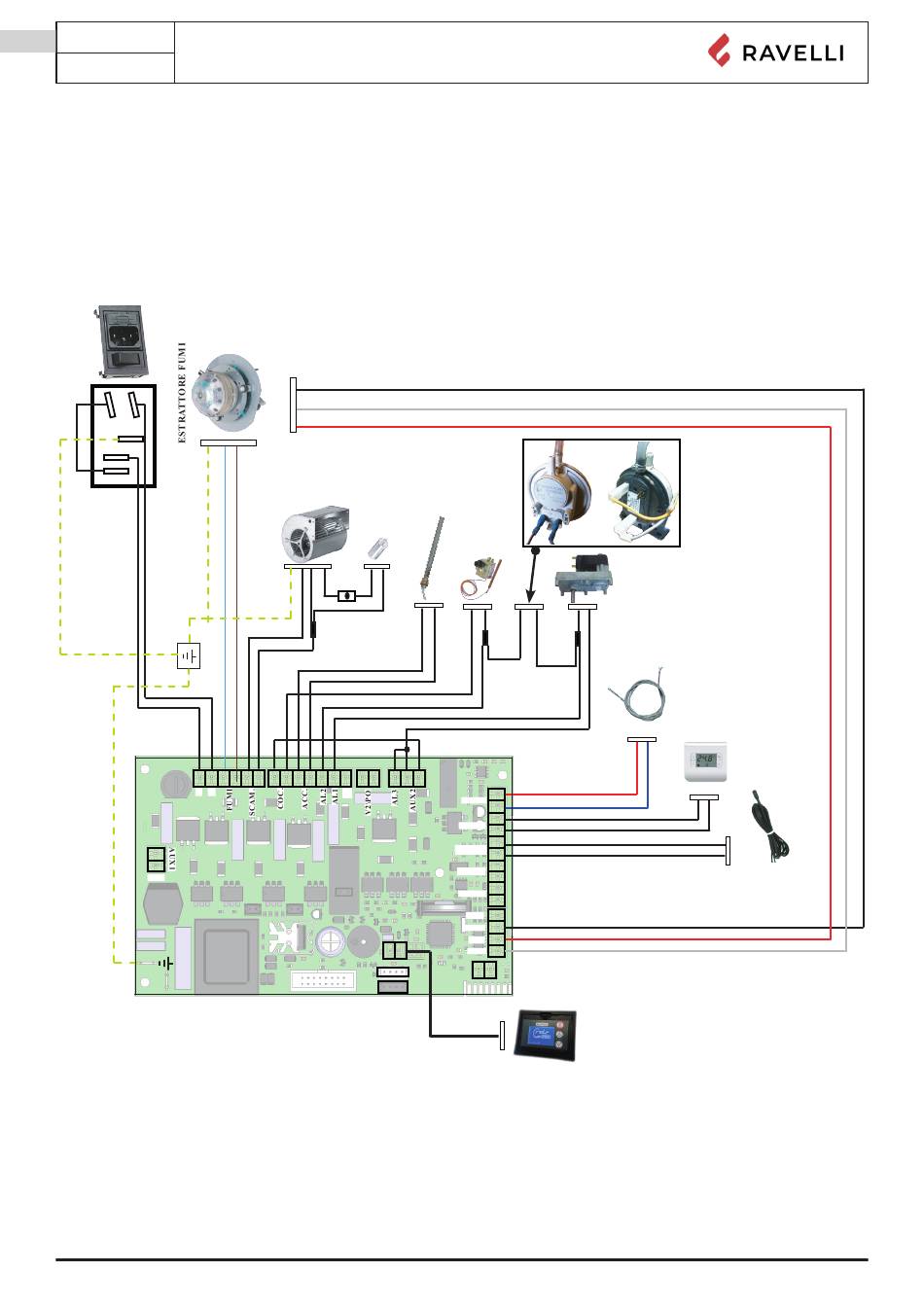

Schema elettrico R 1000 Pro

CN2
Manuale uso e manutenzione R 1000 Pro
ENCODER
F N
N
Pressostato
SONDA FUMI
-TC1+
TERM
N.AMB
N.H2O
N.PEL.
BLU
GND
+5V
ENC
DISPLAY
T.EXT.
S. AMBIENTE
