LED a IR. Questi ultimi riconvertono il segnale elettrico in un segnale a IR che viene ricevuto dal
sensore IR dell'apparecchio audio/video. Tutti i segnali del telecomando vengono trasmessi, uno
per uno, a tutti i LED a IR collegati. Se il Ricevitore a IR riceve un segnale dal telecomando, si
illumina in tal modo si può controllare il corretto funzionamento del sistema.

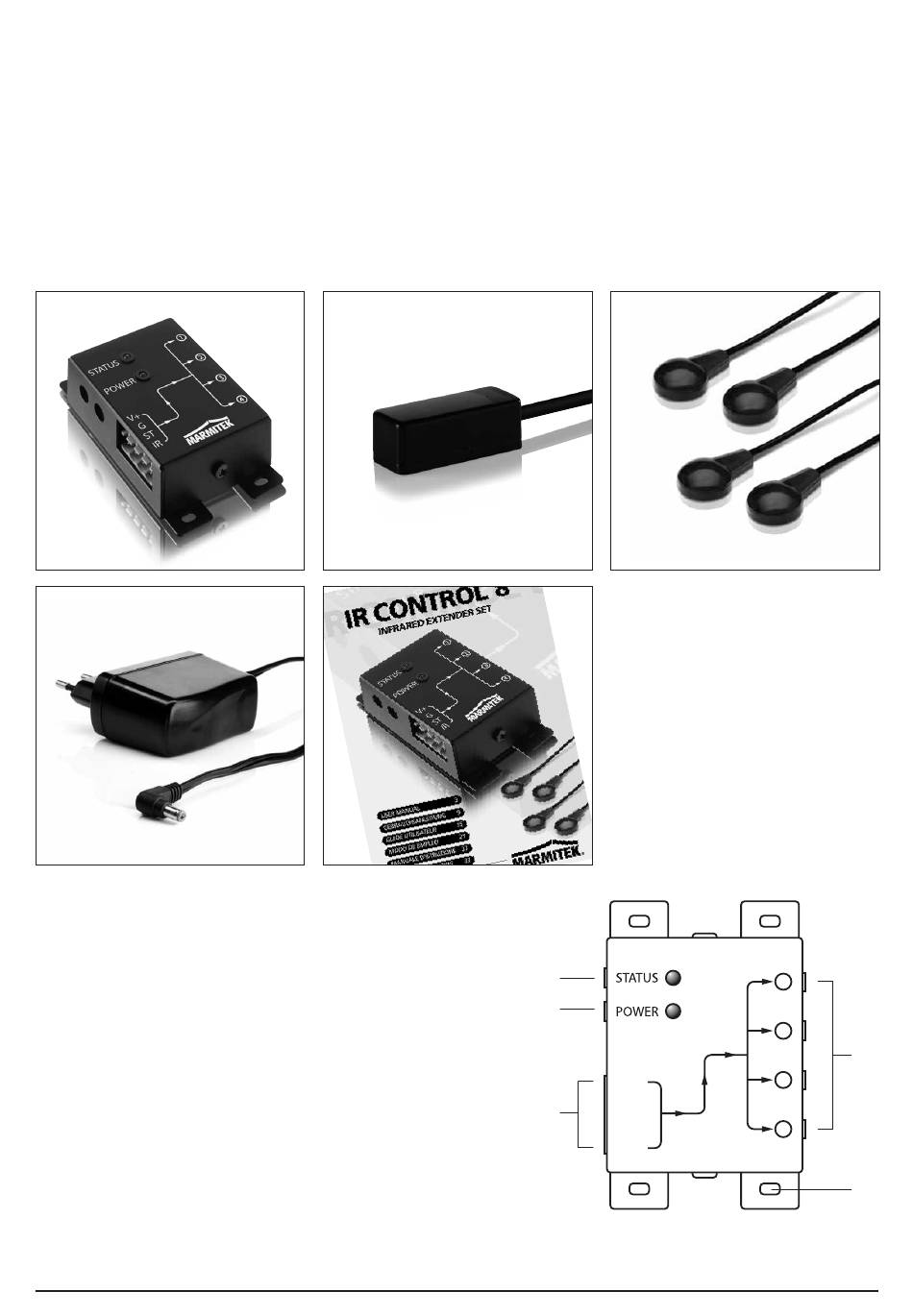

2. IL KIT COMPRENDRE

A
D
3. INSTALLAZIONE
1. STATUS Collegamento per adattatore di
alimentazione STATUS (non incluso).
2. POWER Collegamento per adattatore di
alimentazione POWER (incluso).
3. (INPUT) Collegamento per max. 3 Ricevitori a IR
(1x incluso).
4. (EMITTENTI 1 till 4) Collegamento per max. 4
cavi di prolunga a IR ciascuno con 2 LED a IR,
(2x incluso).
5. Fori di fissaggio per un montaggio stabile del
Modulo a IR su una superficie piana.
28
B
E
C
A. 1 x Modulo a IR
B. 1 x Ricevitore a IR
C. 2 x cavo di prolunga a
IR con 2 LED a IR
D. 1 x Adattatore di
alimentazione
E. 1 x Manuale d'istruzioni
1
2
V+
G
3
ST
IR
1
2
4
3
4
5
Figura 1
