Receptor IR
(3 máximo)
Le aconsejamos que pruebe la mejor posición para controlar el funcionamiento del sistema.
Conecte todos los elementos como queda descrito abajo, pero no pegue o atornille los
componentes aún.
1.
Coloque el módulo IR en un sitio accesible detrás o al lado de los aparatos A/V y cerca de
un enchufe de (100-240Volt 50/60Hz). Fíjese en la longitud de los cables de los LEDs IR y
tenga cuidado de que las conexiones queden accesibles.
2.
Enchufe los cables de extensión IR (con dos LEDs IR) en el módulo IR (ilustración 1 no. 4).
Los LEDs IR tienen una lámina autoadhesiva para pegarlos en la ventanilla IR del aparato
A/V. Atención: compruebe el funcionamiento de los LEDs IR antes de pegarlos
definitivamente en la ventanilla IR del aparato A/V en cuestión.
CUIDADO: Si sólo utiliza uno de los dos LEDs, deje el segundo LED IR sin usar. ¡Nunca lo
quite del prolongador IR!
3.
Conecte ahora el receptor IR con el módulo IR. La abrazadera de conexión está fijada en
los cables del receptor IR. Al conectar el receptor, fíjese en la posición justa (tornillos
arriba) y los colores de los cables. Si ha de soltar los cables porque p.e. la abrazadera de
conexión es demasiado grande para un agujero en el mueble, siempre tiene que conectar
los cables con la abrazadera según el esquema de conexión en ilustración 2.
4.
Coloque el receptor IR incluido de tal manera que esté a la vista del mando a distancia
infrarrojo y fuera. Utilice este LED de indicación para colocar el receptor IR en el lugar con
menos interferencias (el LED de indicación no se enciende, o apenas lo hace). Con la
lámina autoadhesiva puede colocarse en casi todos los sitios. Antes de pegar el receptor IR
definitivamente, ha de buscar el lugar apropiado. ¡Atención! La lámina autoadhesiva puede
causar decoloraciones en ciertas superficies o dejar restos de pegamento cuando la quite.
5.
Conecte el adaptador de alimentación con la Conexión "POWER" del módulo IR y enchufe
el adaptador. Compruebe si el LED "POWER" está encendido.

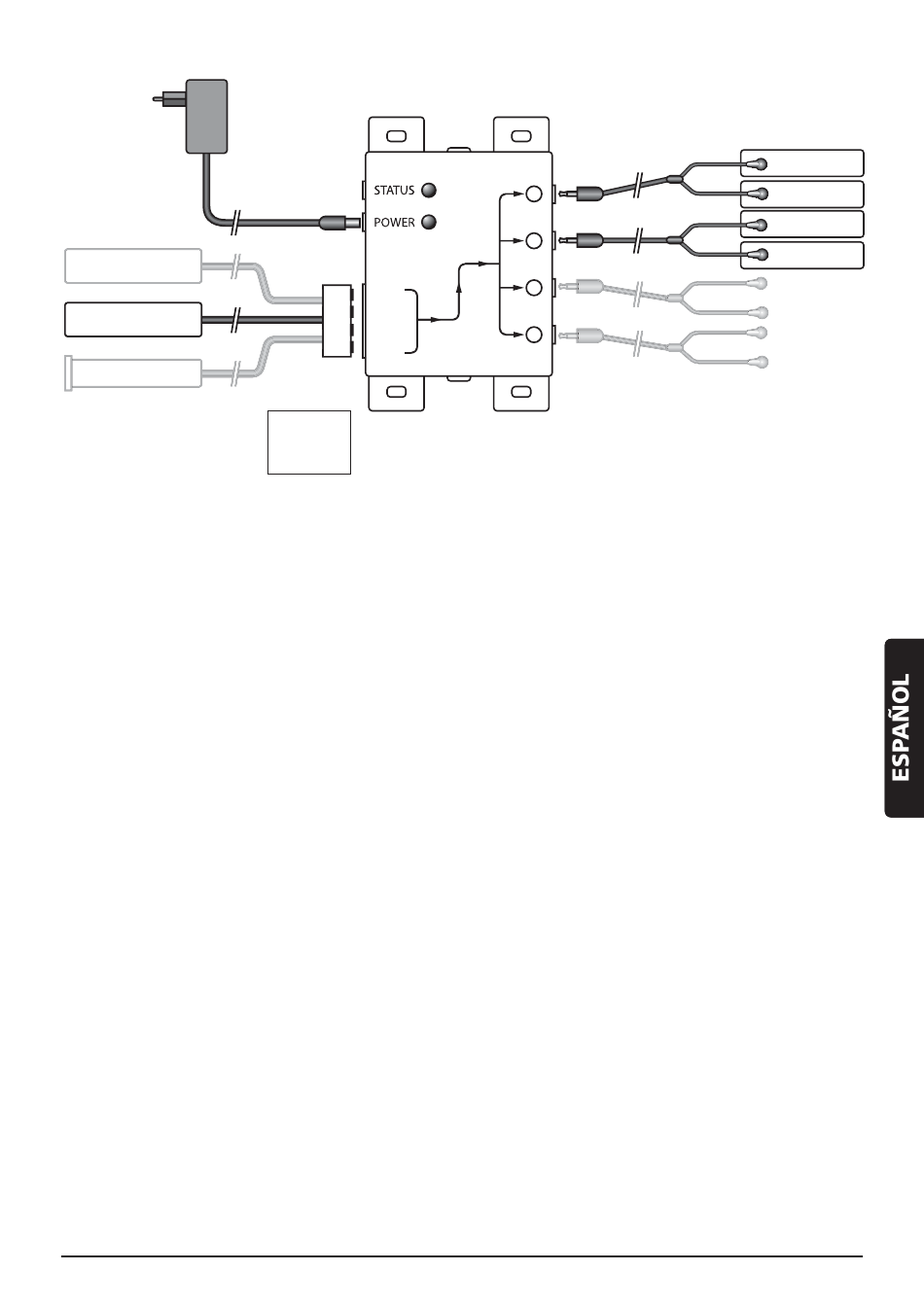

IR CONTROL 8
TM
Módulo IR
V+
G
ST
IR
V+ = Naranja
G
= Azul
ST = Violetta
IR = Amarillo
1
2
3
4
LEDs IR
(Max. 4 Cables de
extensión infrarrojo)
Ilustración 2
23
