10. effectuer des mesures automatiques
Cliquez
pour afficher le menu principal et sélectionnez "Mesures".
La fonction
"Mesures automatiques" se trouve sur ce bouton. Au total, vingt types de mesures
différentes
peuvent être sélectionnés. Un maximum de 8 types de mesures peuvent être affichés
en même temps dans le coin inférieur gauche de l'écran. L'oscilloscope fournit 20 paramètres de mesure
automatique, notamment Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot,
Freq, Period, RiseTime, Falltime, Delay A→ B , Delay A→B , +Width, -Width, +Duty, -
Montrez tout :
Sélectionnez le canal à côté de "Show all" et toutes les valeurs mesurées possibles seront affichées.
10.1 Ajout d'une mesure automatique :
Vérifiez le canal sélectionné et le type de mesures.
Les résultats de la mesure sont affichés dans le coin inférieur gauche de la fenêtre. Vous pouvez ajouter
un maximum de 8 types de mesure pour chaque canal. Lorsque 8 types de mesure sont dépassés, la
première sélection est à nouveau supprimée.
Les valeurs mesurées des deux canaux peuvent être affichées simultanément.
10.2 Suppression d'une mesure automatique :
Décochez la case en face du type de mesure que vous souhaitez supprimer.
Cliquez sur Supprimer tout pour supprimer toutes les mesures.
10.3 La mesure automatique des paramètres de tension :
L'oscilloscope PeakTech® fournit des mesures automatiques de tension, notamment Vpp, Vmax, Vmin,

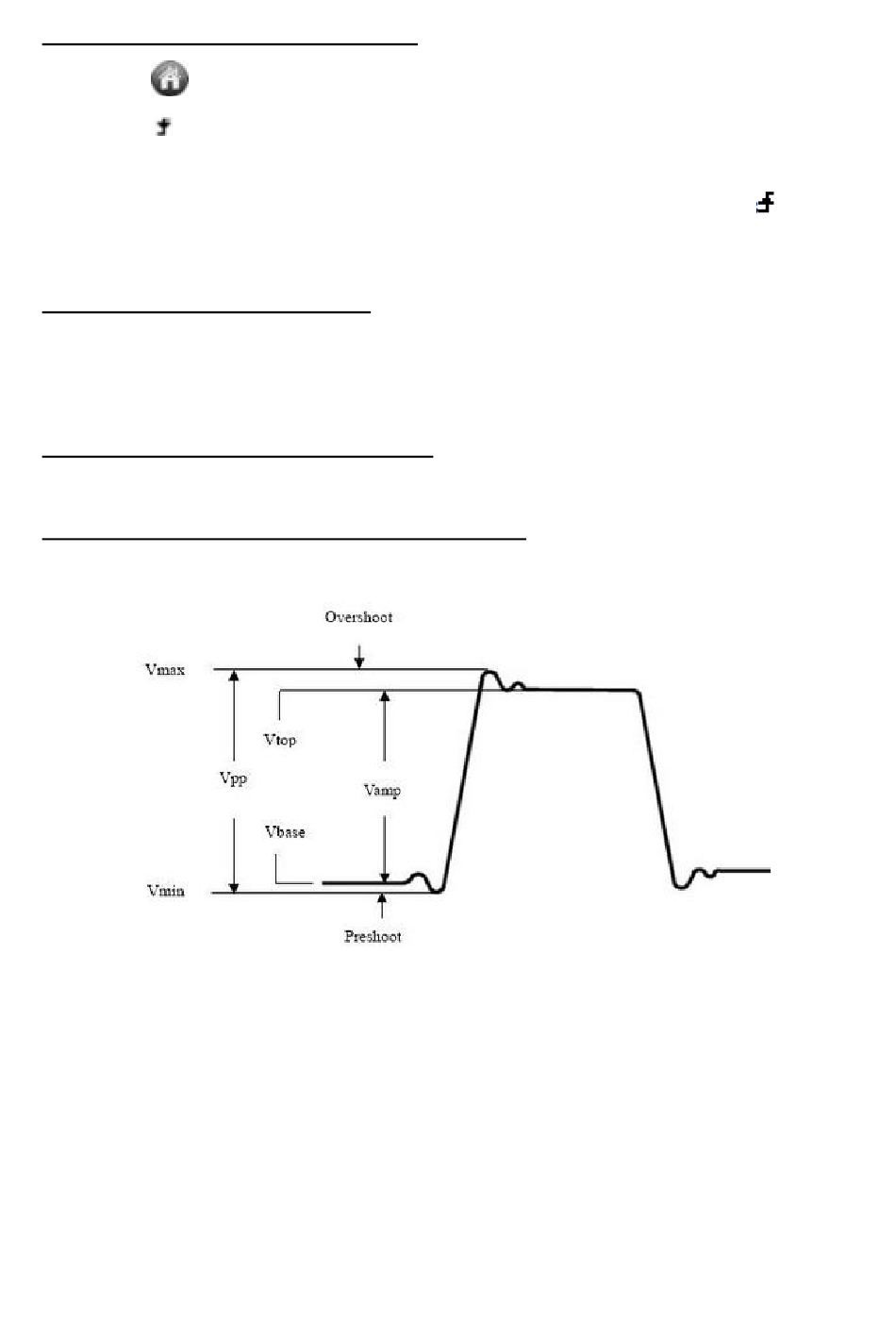

Vavg, Vamp, Vrms, Vtop, Vbase, Overshoot et Preshoot. La figure ci-dessous montre une impulsion
avec certains des points de mesure de la tension.
Vpp :
Crête - Tension de crête.
Vmax :
Amplitude maximale. La tension de crête positive la plus élevée qui peut être mesurée
sur l'ensemble du réseau.
a été mesurée.
Vmin :
Amplitude minimale. La tension de crête négative la plus élevée qui peut être mesurée
sur l'ensemble du réseau.
a été mesurée.
Vamp :
Tension entre Vtop et Vbase d'une courbe.
Vtop :
Tension du sommet plat de la courbe, utile pour les signaux carrés/impulsionnels.
Vbase :
Dépassement : (overshoot) Défini comme (Vmax-Vtop)/Vamp, utile pour les ondes carrées et les
signaux d'entrée.
Signaux d'impulsion.
Preshoot :
Défini comme (Vmin-Vbase)/Vamp, utile pour les signaux à onde carrée et à impulsion.
Moyenne :
la moyenne arithmétique sur l'ensemble de la courbe.
Tension de base plate de la courbe, utile pour les signaux carrés/impulsionnels.
30
Duty.
