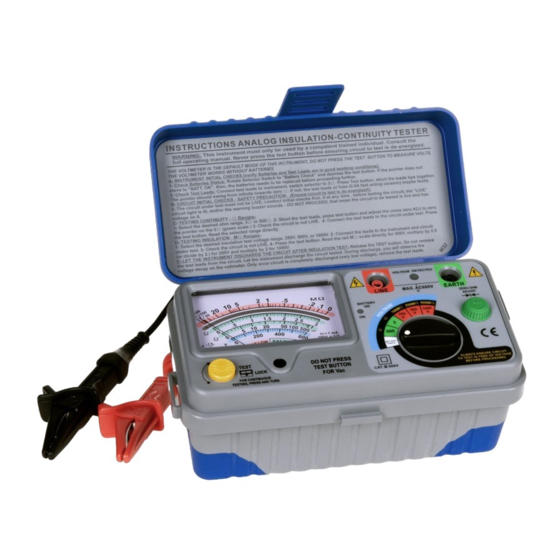

PeakTech 2675 Manuel D'utilisation

Testeur d'isolation analogique
Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
PeakTech
2675
Manuel d'utilisation
Testeur d'isolation analogique

Publicité

Table des Matières
loading

Manuels Connexes pour PeakTech 2675

Sommaire des Matières pour PeakTech 2675

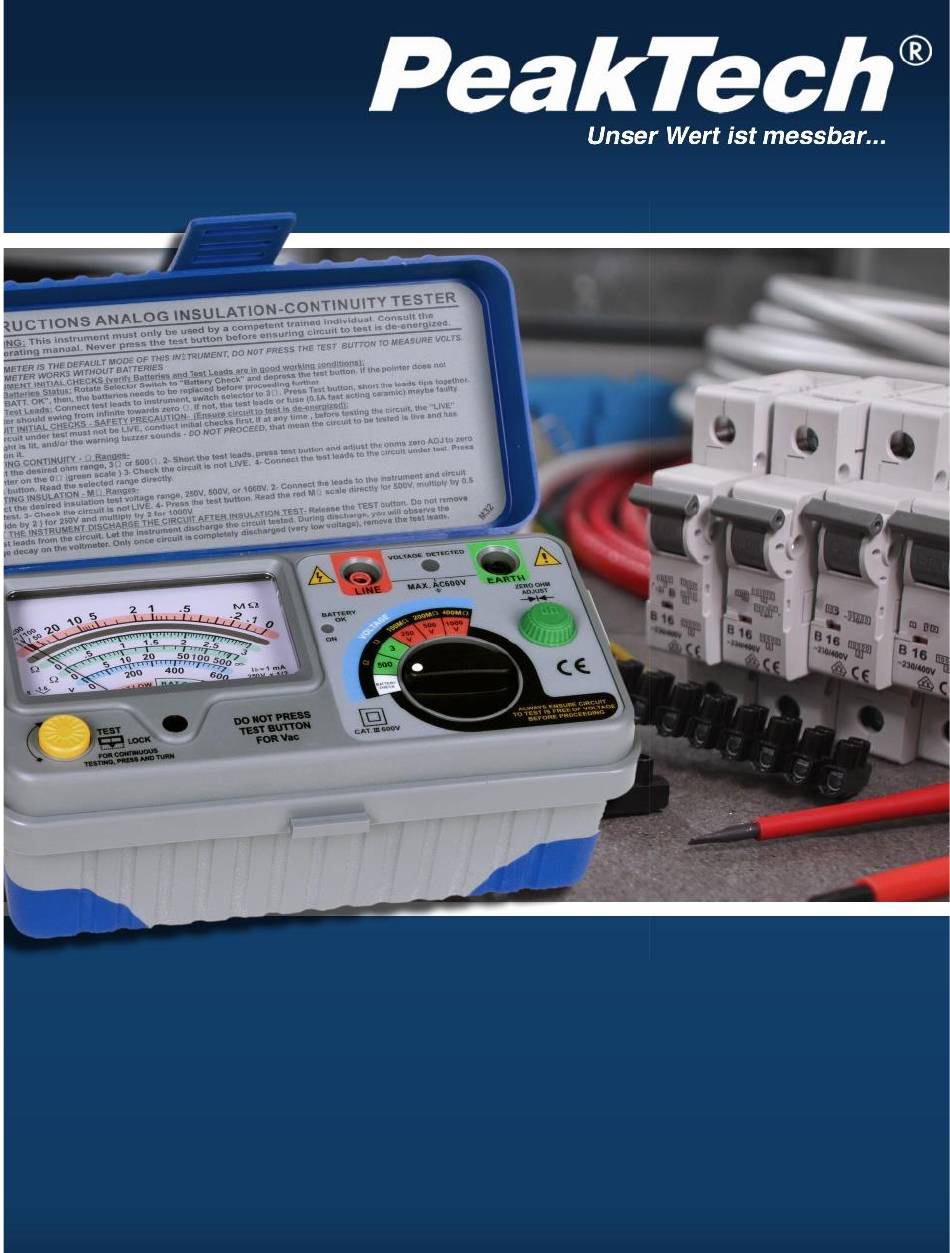

  • Page 1 PeakTech 2675  Manuel d'utilisation Testeur d'isolation analogique...
  • Page 2 Consignes de sécurité pour l'utilisation de l'appareil Ce produit est conforme aux exigences des directives de l'Union européenne suivantes pour la conformité CE : 2014/30/EU (Compatibilité électromagnétique), 2014/35/EU (Basse tension), 2011/65/EU (RoHS). Catégorie de surtension III 600V ; degré de pollution 2.
  • Page 3  Ne dépassez en aucun cas les valeurs d'entrée maximales autorisées. (risque sérieux de blessure et/ou de destruction de l'appareil de l'unité)  Vérifiez que les fils de test ne sont pas endommagés et que les fils ne sont pas dénudés avant de les connecter.et les fils nus avant la connexion.
  • Page 4  Avant de commencer à mesurer, l'appareil doit être stabilisé à la température ambiante (important lors du transport d'une pièce froide à une pièce chaude et vice versa).  Ne tournez jamais le sélecteur de gamme pendant une mesure de tension, car cela endommagerait l'appareil. ...
  • Page 5 Nettoyage de l'appareil Ne nettoyez l'appareil qu'avec un chiffon humide et non pelucheux. N'utilisez que du liquide vaisselle disponible dans le commerce. Lors du nettoyage, veillez à ce qu'aucun liquide ne pénètre à l'intérieur de l'appareil. Cela pourrait entraîner un court-circuit et la destruction de l'appareil.

  • Page 6: Caractéristiques Techniques

    1. caractéristiques techniques  Affichage analogique de la valeur mesurée  Mesures d'isolement à différentes tensions (100 M , 250 V ; 200 M , 500, V ; 400 M, 1000 V)   3/500 -Etendues de mesure pour des résultats de mesure précis dans des circuits à...

  • Page 7: Données Électriques (23°C +/- 5°C)

    Dimensions de l'unité (LxHxP) 85 x 175 x 75 mm Poids650 Incl. Accessoires Sac, cordons de test, piles et instructions d'utilisation 2.2 Données électriques (23°C +/- 5°C) Plage de mesure de l'isolation : Tension d'essai 250V 500V 1000V + 10% / -0% 100M ...
  • Page 8 Mesures de la tension alternative Plage de mesure 600V Précision +/-3% Longueur de la gamme Fonction de test de la batterie La fonction de test des batteries utilise une charge de 205 mA pour déterminer l'état des batteries (8 à 13 V CC). Indicateur d'état de la batterie Lorsque cette fonction est exécutée, l'écran vous indique l'état des piles insérées.
  • Page 9 3. les affichages et les contrôles 1. bouton TEST 2. sélecteur de fonction 3. indicateur d'état de la batterie 4. échelle de miroir 5. affichage d'avertissement : circuit de mesure sous tension 6. ajustement du point zéro dans la fonction de mesure 3/500...

  • Page 10: Mode De Mesure

    4. les consignes de sécurité et les préparatifs pour l'opération de mesure Avant de procéder à la mesure, débranchez le circuit de mesure de l'alimentation électrique. Les mesures effectuées sur des composants ou des circuits sous tension peuvent endommager l'appareil. Assurez-vous que les piles sont insérées conformément aux symboles des piles dans le compartiment à...

  • Page 11: Fonctions De Mesure

    Le pointeur doit maintenant indiquer la valeur mesurée 0. Si ce n'est pas le cas, les fils de test ou le fusible interne sont endommagés. Vérifiez maintenant que l'isolation du fil d'essai est en parfait état. 5.1 Fonctions de mesure 5.1.1 Fonction de test de la batterie * Tournez le sélecteur de fonction sur la position "Contrôle de la batterie".
  • Page 12 5.1.2 Signal d'avertissement sonore Le signal d'avertissement acoustique émet une tonalité dès qu'une tension >30V DC / 20V AC est détectée entre les pointes de mesure et que le bouton TEST n'est pas encore enfoncé. La LED "VOLTAGE DETECT" s'allume en outre lorsque la tension entre les pointes de mesure atteint >90V DC ou 65V AC.
  • Page 13 5.1.5. fonction de mesure de la résistance d'isolement (250V/500V/1000V) Avant de commencer à mesurer sur l'objet à mesurer, vérifiez que le circuit de mesure ne présente pas de tensions existantes et appliquées. L'appareil de mesure est conçu pour les mesures de faibles résistances ohmiques et d'isolement sur des circuits hors tension, comme déjà...

  • Page 14: Remplacement De La Batterie

    6. remplacer la batterie ou le fusible 6.1 Remplacement de la batterie Le compteur est équipé d'un indicateur d'état de la batterie. Le voyant "BATTERY OK " ne s'allume pas si la tension de la batterie est insuffisante et ne suffit plus à faire fonctionner l'appareil. Dans ce cas, il est nécessaire de changer les piles.

  • Page 15: Remplacement Du Fusible

    Les piles contenant des substances nocives sont marquées du symbole d'une poubelle barrée, semblable au symbole de l'illustration de gauche. Sous le symbole de la poubelle figure le nom chimique du polluant, par exemple "CD" pour cadmium, "Pb" pour plomb et "Hg" pour mercure. Vous trouverez de plus amples informations sur l'ordonnance sur les piles auprès du ministère fédéral de l'environnement, de la protection de la nature et de la sécurité...
  • Page 16 étalonnés en usine. Il est recommandé de répéter l'étalonnage après un an. PeakTech® 07/2021 Ho/Th. /Mi/Ehr. PeakTech Prüf- und Messtechnik GmbH - Gerstenstieg 4 - DE-22926 Ahrensburg / Allemagne +49-(0) 4102-97398 80 +49-(0) 4102-97398 99 ...
