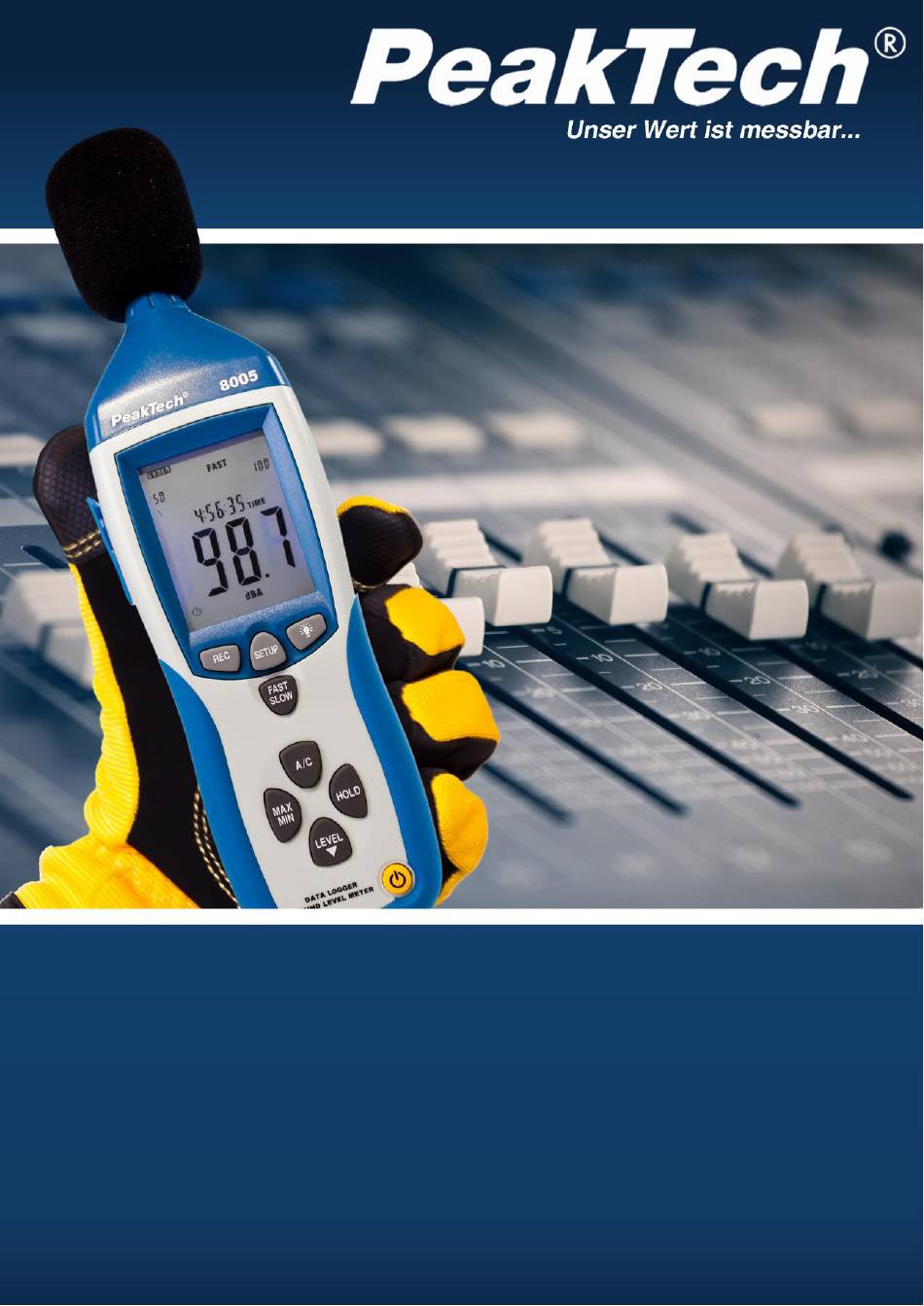

- Page 1 PeakTech® 8005 Instructions d'utilisation Sonomètre numérique...
-
Page 2: Consignes De Sécurité Pour L'utilisation De L'appareil
Consignes de sécurité pour l'utilisation de l'appareil Cet appareil est conforme à la réglementation européenne 2014/30/UE (compatibilité électromagnétique), comme spécifié dans l'addendum 2014/32/UE (marque CE). Degré de pollution 2. Afin de garantir la sécurité de fonctionnement de l'appareil et d'éviter des blessures graves dues à des surtensions ou des courts-circuits, les consignes de sécurité... -
Page 3: Généralités
1. généralités Le sonomètre numérique est conforme à la norme EN 61672-1 classe 2 et offre le choix entre la sélection automatique et manuelle de la gamme. Il permet de mesurer des niveaux sonores de 30 à 130 dB dans 4 gammes avec une résolution de 0,1 dB. Le circuit interne de réduction du bruit de fond garantit des mesures précises du niveau sonore, même en présence d'un fort bruit de fond. - Page 4 2. les connexions et les commandes de l'appareil...
-
Page 5: Opération De Mesure
brise-vent écran LCD bouton REC pour activer la connexion USB pour les mesures en temps réel et activer l'enregistreur de données (mémoire interne) sans connexion USB. touche SETUP (pour les réglages de l'unité ; activation de la connexion USB pour la transmission de l'enregistreur de données. -
Page 6: Enregistrement Des Valeurs Mesurées Maximales Et Minimales
FAST : évaluation rapide du temps (125 ms/mesure) SLOW : évaluation lente du temps (1s/mesure) 3.3 Enregistrement des valeurs mesurées maximales et minimales Touche MAX/MIN : affichage de la valeur mesurée maximale/minimale, appuyez une fois sur cette touche pour passer en mode de mesure MAX/MIN. L'écran affiche MAX. La lecture maximale est enregistrée et maintenue jusqu'à... - Page 7 Pour passer à la sélection manuelle de la gamme, procédez comme indiqué : Confirmez la touche LEVEL (7) jusqu'à ce que "AUTO" s'allume en bas à droite de l'écran. 2. revenir à la sélection manuelle de la gamme en appuyant sur le bouton LEVEL jusqu'à ce que le symbole AUTO s'éteigne sur l'écran LCD.
-
Page 8: Potentiomètre D'étalonnage (Cal)
L'écran affiche maintenant le mode de réglage "mois". Appuyez sur le bouton LEVEL pour effectuer un réglage ou appuyez sur le bouton HOLD pour quitter le réglage de la puce de temps. Appuyez une sixième fois sur la touche SETUP ; l'écran affiche le message suivant : L'écran affiche maintenant le mode de réglage "année". -
Page 9: Avant La Mesure
3.7 Avant la mesure Retirez le couvercle du compartiment à piles situé à l'arrière de l'appareil et insérez une pile de 9V. Remettez le couvercle en place. Si la tension de la batterie est inférieure à la tension de fonctionnement ou si la batterie est presque vide, ce symbole apparaît à... -
Page 10: Installation Du Pilote Usb
3.11. Installation du pilote USB *Connectez le PeakTech 8005 à votre ordinateur à l'aide du câble de connexion USB. Windows reconnaît le périphérique comme un nouveau matériel. Ouvrez maintenant le "Gestionnaire de périphériques Windows" à partir du " Panneau de configuration". - Page 11 Dans la section "Rechercher le logiciel du pilote à cet endroit", entrez votre lecteur de CD-ROM comme répertoire source ou cliquez sur "Parcourir" et sélectionnez manuellement le répertoire du pilote. Sélectionnez "Suivant" - le pilote sera maintenant installé. Une fois l'installation terminée, le message "Le logiciel du pilote de périphérique a été installé avec succès"...
-
Page 12: Mode De Mesure Avec Connexion Pc
Définissez la communication USB : Allumez le compteur, connectez-le à l'ordinateur, sélectionnez dans le menu principal du logiciel COM3 ou COM4, puis appuyez sur le bouton "REC" du P 8005. Le symbole " - " disparaît de l'écran, ce qui indique que l'interface USB est en service. -
Page 13: Mesures Avec La Mémoire Interne De L'appareil (Enregistreur De Données)
Une fois que vous avez défini vos paramètres, sélectionnez la fonction "Run" dans le menu "Real- Time". Les valeurs mesurées par le compteur sont maintenant transmises directement au logiciel et enregistrées. Lorsque la mesure est terminée, le logiciel vous invite à enregistrer les valeurs mesurées. 4.2 Mesures avec la mémoire interne de l'appareil (enregistreur de données) L'enregistreur de données permet de mesurer et de stocker les niveaux sonores sans connexion. - Page 14 Téléchargement des données stockées dans la mémoire interne (enregistreur de données) *Connectez l'appareil à votre PC à l'aide du câble de connexion USB. Lancez le logiciel d'application fourni *Sélectionnez le bon port COM dans l'option de menu "COM PORT". Appuyez maintenant sur le bouton "SETUP" de votre appareil. Le symbole "...
-
Page 15: Données Techniques
*Les données de mesure sont maintenant stockées sur votre PC. 5. données techniques Norme utilisée EN-61672-1 Classe 2 Plage de mesure de la fréquence 31,5 Hz ..8 kHz 1,4 dB Précision (sinusoïde 1 kHz ; A, C) selon EN-61672-1 classe 2, max. 5,6 dB Précision (gamme de fréquences) Plage de mesure : pondération A 30 .. -
Page 16: Remplacement De La Batterie
6. remplacement de la batterie Si le symbole apparaît sur l'écran LCD, la batterie est épuisée et doit être remplacée dès que possible. Pour ce faire, procédez comme indiqué : Desserrez le couvercle du compartiment des piles à l'arrière et retirez le couvercle du compartiment des piles, Retirez la batterie usagée de son compartiment et déconnectez-la du câble de la batterie, Connectez une nouvelle pile de 9 V au câble de la pile et... - Page 17 Nous confirmons par la présente que tous les appareils répondent aux spécifications indiquées dans notre documentation et sont fournis étalonnés en usine. Il est recommandé de répéter l'étalonnage après un an. PeakTech® 06/2020 pt. /Mi/JTh/TW/Lie. PeakTech Prüf- und Messtechnik GmbH - Gerstenstieg 4 - DE-22926 Ahrensburg / Allemagne +49-(0) 4102-97398-80+49-(0) 0102-97398-99 ...
