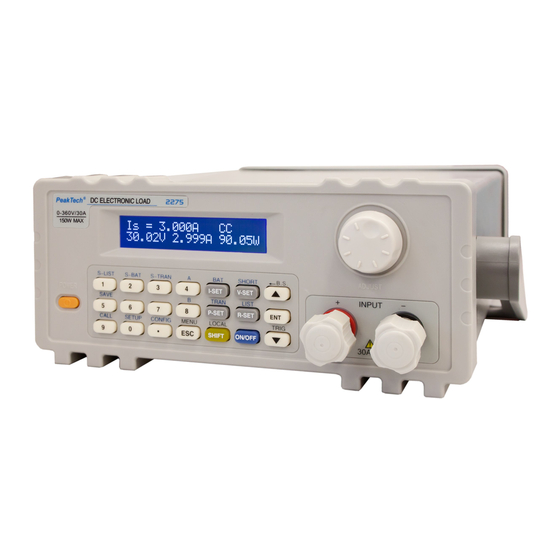

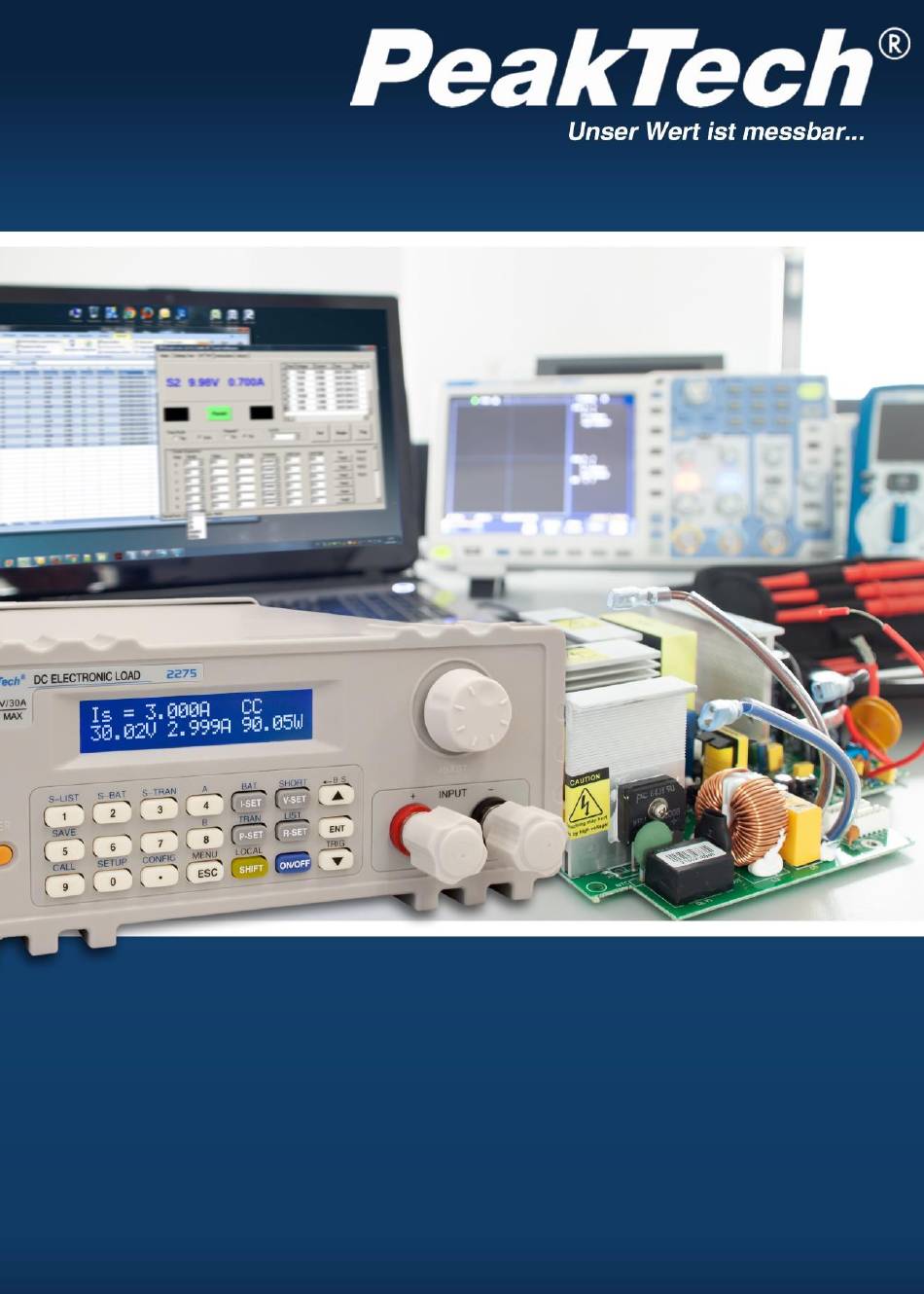

- Page 1 2275 / 2280 PeakTech Manuel d'utilisation Charge CC électronique programmable...
-
Page 2: Table Des Matières
TABLE DES MATIÈRES 1. CONSIGNES DE SÉCURITÉ POUR L'UTILISER................4 ......................... 5 ETTOYAGE DE L APPAREIL 2 INTRODUCTION ..........................5 2.1 C ........................5 ARACTÉRISTIQUES 2.2 A ..........................5 CCESSOIRES 3. DONNÉES TECHNIQUES ......................... 6 3.1 D ....................... 6 ONNÉES CARACTÉRISTIQUES 3.2 E ...................... - Page 3 6.8 P ....................29 ROTECTION EN CAS DE DÉFAUT ANNEXE A - INTERFACE DE TÉLÉDÉTECTION ET DÉCLENCHEMENT EXTERNE ....... 31 A1 Détection à distance ....................... 31 A2 Dé déclen déclenchement externe ................... 31 A3 Affectation des broches ......................31 ANNEXE B - LOGICIEL PC ........................ 32...
-
Page 4: Consignes De Sécurité Pour L'utilisation De L'appareil
1. consignes de sécurité pour l'utilisation de l'appareil Ce produit est conforme aux exigences des directives de l'Union européenne suivantes pour la conformité CE : 2014/30/EU (Compatibilité électromagnétique), 2014/35/EU (Basse tension), 2011/65/EU (RoHS). Afin de garantir la sécurité de fonctionnement de l'appareil et d'éviter des blessures graves dues à des surtensions ou des courts-circuits, il est indispensable de respecter les consignes de sécurité... -
Page 5: Nettoyage De L'appareil
- tant en production qu'en recherche et développement. Avec des puissances maximales de 150W (2275) et 300W (2280), une tension d'entrée maximale de 360V et des résolutions de 1mV/1mA/1mΩ/1mW dans les plages de mesure inférieures, ces appareils répondent à... -
Page 6: Données Techniques
3. données techniques 3.1 Données clés Modèle 2275 2280 Tension d'entrée 0 V ~ 360 V 0 V ~ 360 V Spécifications Courant d'entrée 1 mA ~ 30 A 1 mA ~ 30 A Puissance d'entrée 150 W 300 W Précision... -
Page 7: Alimentation Secteur
220/110 (1±10%)V CA, 50 Hz/60 Hz (1±5%) Fusionné par un fusible de 1A. 3.4 Dimensions 310 mm × 225 mm × 100 mm 3,5 Poids Environ 5,5 kg (P 2275) / 6,0 kg (P 2280) 4. Avant et arrière de l'appareil 4.1 Avant Numéro Description Affichage LCD Voir 4.4... - Page 8 4.2 Arrière Numéro Description 6, 9 Ouvertures de ventilation Ne pas couvrir les ouvertures Commutateur 110V/220V AC Veuillez noter la position correcte en fonction de la tension du réseau dans votre région. Détection et déclenchement à Voir l'annexe A pour l'affectation distance des broches Interface RS-232...
-
Page 9: Clavier
4.3 Clavier Clavier numérique 1, 2, 3, 4, 5, 6, 7, 8, 9, 0, . Modes de base I-SET, V-SET, P-SET, R-SET Bouton marche/arrêt Active et désactive l'entrée ESC, ENT, ▲, ▼ Touches de menu S-LIST, S-BAT, S-TRAN, SAVE, CALL, SETUP, Fonctions des touches après avoir appuyé... - Page 10 Explication de l'image supérieure : Non. Description Notes Est : const. Actuel Vs : const. Tension Ps : const. Puissance Mode Rs : const. Résistance Short : Test de court-circuit Batterie : Test de la batterie Transitoire : essai dynamique OFF : Sortie de charge désactivée RUN : Sortie de charge activée °°°°...
- Page 11 Opération Télécommande Tension aux bornes des pôles ou à l'entrée Tension d'entrée de détection Consommation électrique Consommation électrique actuelle Ne s'applique pas à l'essai de batterie/essai dynamique. Performance actuelle Puissance Tension inverse !!! : Polarité inverse Else. Informations Dépassez la tension ! !! : Surtension Déconnexion automatique de la charge importantes sur Trop chaud ! !! : Température trop élevée...
-
Page 12: Menu 5
Menu 5 5.1 Généralités Le menu contient tous les modes de travail et les réglages de l'appareil. En appuyant sur la touche 【 MENU】, vous accédez au menu. Vous pouvez également appeler directement le 1er sous-menu en appuyant sur la touche 【SHIFT】. La navigation se fait via les touches 【▲】et 【▼】 ou le bouton rotatif. - Page 13 【Ent】 : Entrée Courant maximum 【Ent】 : Entrée Tension maximale 【Ent】 : Entrée Puissance maximale Sur tension 【Ent】 : Entrée Tension d'arrêt 【Ent】 : Entrée Arrêt automatique 【Ent】 : Entrée (temps en secondes) InVolt Mode CR En cours Sortie 【Ent】 : Entrée Courant de décharge 【Ent】...
- Page 14 ConstCurr ConstVolt ConstPower Chargement de la liste ConstRes Short (pour court-circuit) Ouvert (pour le circuit d'arrêt) 【Ent】 : Entrée Niveau 【Ent】 : Entrée Délai Étape 00~14 InVoit (pour la comparaison des tensions) Comparez InCurr (pour la comparaison de l'électricité) InPower (pour la comparaison de la puissance) 【Ent】...
-
Page 15: Menu Des Raccourcis
【Ent】 : Quitter le menu Sortie 5.3 Menu des raccourcis Appuyez sur la touche 【SHIFT】 puis sur l'une des touches suivantes libellées ci-dessus pour accéder directement au sous-menu correspondant. SHIFT + CONFIG Configurations du système SHIFT + SETUP Paramètres de charge Menu pour rappeler les paramètres de SHIFT + APPEL charge enregistrés... -
Page 16: Menu Principal
5.4 Menu principal Le menu principal contient tous les sous-menus mentionnés au point 5.2. Ils sont décrits plus en détail ci-dessous. MENU PRINCIPAL : Configuration du système indique que la sélection est possible avec les touches 【▲】et【▼ Remarque : Le symbole 】. -
Page 17: Configuration De La Charge
Mode de communication L'interface RS232C permet au logiciel PC de communiquer avec plusieurs unités. Un mode de transmission de 8 bits est utilisé dans tous les cas. Séparateur : mode monobloc Multipler : mode multi-unités Veuillez noter dans ce contexte que la charge ne peut pas être adressée via une adresse explicite en mode mono-unité, comme c'est le cas en mode multi-unité... - Page 18 Télédétection Comme l'échantillonnage de la tension affecte la précision des autres calculs, vous souhaitez mesurer la tension aussi près que possible des pôles de la source. Cela devient particulièrement apparent avec des courants plus importants, lorsque la tension de sortie de la source devient plus faible et qu'une grande partie de celle-ci chute aux fils de la charge.
-
Page 19: Test De La Batterie (Ensemble De Test De La Batterie)
Sur tension L'élément "On Voltage" représente une limite minimale pour une tension qui doit être présente pour que l'entrée de la charge s'active. Si la tension est inférieure à cette limite, l'entrée n'est pas active et le message "。。。。" apparaît, indiquant l'état "Attente". Si la tension dépasse la limite fixée, l'entrée de la charge s'active automatiquement. -
Page 20: Essai Dynamique (Tran Test Set)
Tension minimale Avec "Min Voltage", vous définissez la valeur de tension finale de votre batterie en dessous de laquelle le test doit être arrêté. L'écran affiche le temps de décharge et la capacité en Ah à la fin du test. Sélectionnez l'élément "Min Voltage", appuyez sur 【ENT】et entrez la valeur de tension souhaitée. -
Page 21: Liste D'instructions Définies Par L'utilisateur (Ensemble De Tests De Liste)
Tran Fashion La charge électronique a trois modes de contrôle en mode dynamique pour travailler avec les valeurs de A, B ci-dessus. CONT : Mode continu. Commute en permanence entre le niveau A et le niveau B avec les valeurs correspondantes de la Largeur A, de la Largeur B. -
Page 22: Enregistrer Le Fichier
Étape XX XX représente ici le numéro de l'instruction (00 - 14). Appuyez sur 【 ENT】 pour accéder au sous-menu Chargement de la liste Définit l'un des modes de chargement (CC, CV, CP, CR, Court, Ouvert) pour l'instruction XX. Niveau La valeur relative au mode de chargement. -
Page 23: Fichier De Rappel
5.4.7 Fichier de rappel Chargez manuellement vos fichiers de paramètres ici. Un statut "N" indique qu'aucun dossier n'existe sous ce numéro. Appuyez sur 【ENT】 pour charger le fichier sélectionné. 5.4.8 Sortie Appuyez sur 【ENT】 ou 【ESC】 pour quitter le menu principal. -
Page 24: Fonctionnement
6. fonctionnement Ce chapitre décrit l'application des charges électroniques P 2275 et P 2280 et leurs modes de fonctionnement. 6.1 Mode courant constant (mode CC) En mode de courant constant, la charge essaie toujours de maintenir le courant constant, même si la tension aux bornes des pôles (ou à... -
Page 25: Mode De Puissance Constante (Mode Cp)
Si vous êtes dans un autre mode, appuyez sur 【V-SET】 pour sélectionner le mode de tension constante. Appuyez ensuite sur 【ON/OFF】 pour activer/désactiver la charge. Si la charge est désactivée, vous pouvez modifier le point de consigne affiché en volts à l'aide du bouton rotatif. -
Page 26: Mode De Résistance Constante (Mode Cr)
6.4 Mode de résistance constante (mode CR) En mode de résistance constante, la charge maintient la résistance interne constante. Le courant consommé augmentera ou diminuera donc en fonction de la tension appliquée. Si vous êtes dans un autre mode, appuyez sur 【R-SET】 pour sélectionner le mode de puissance constante. - Page 27 Remarque : vous pouvez également lire les valeurs intermédiaires du temps de décharge et de la capacité pendant que le test est en cours en appuyant sur la touche 【ENT】. Si vous êtes dans un autre mode, appuyez sur 【SHIFT】,【BAT】,pour sélectionner le mode batterie. Appuyez ensuite sur 【ON/OFF】...
-
Page 28: Mode De Test De Court-Circuit
6.6 Mode de test de court-circuit En mode court-circuit, la charge essaie du mieux possible de simuler un court-circuit à l'entrée. Si vous êtes dans un autre mode, appuyez sur 【SHIFT】,【SHORT】,pour sélectionner le mode court-circuit. Appuyez ensuite sur 【ON/OFF】 pour activer/désactiver la charge. Dans ce mode, aucun paramètre ne doit être défini. -
Page 29: Mode De Déclenchement (Trig)
6.7.3 Mode de déclenchement (TRIG) Les largeurs A et B ne sont pas utilisées. Après le démarrage, la charge se trouve dans l'un des deux niveaux et passe à l'autre niveau à chaque signal de déclenchement. 6.8 Protection en cas de défaut Notez que la charge électronique que vous avez achetée ne peut fonctionner correctement que dans les plages spécifiées. -
Page 30: Protection Contre Les Surtensions
6.8.1 Protection contre les surtensions Si la limite de tension maximale fixée est dépassée, la charge coupe l'entrée avec un signal sonore d'avertissement. Le message suivant apparaît à l'écran : Dépassez la tension ! !! 6.8.2 Protection contre les surintensités Si la limite de courant maximale fixée est dépassée, le message "OC"... -
Page 31: Annexe A - Interface De Télédétection Et Déclenchement Externe
Annexe A - Interface de télédétection et déclenchement externe L'interface de détection à l'arrière de la charge (DB-9 mâle) contient l'entrée de détection à distance et la fonction de déclenchement en même temps. Un câble de connexion supplémentaire pour cette interface n'est pas inclus dans la livraison. -
Page 32: Annexe B - Logiciel Pc
Annexe B - Logiciel PC Le logiciel Windows fourni permet de contrôler à distance la charge électronique et offre en outre des aides visuelles et des outils pour le traitement ultérieur des données. Veuillez copier le contenu du dossier "Software" du CD sur un disque dur, car le logiciel écrit automatiquement le fichier "md.mdb"... - Page 33 "Adresse" avec le bouton "Panneau de configuration" adresse explicitement une charge qui a un identifiant. Ceci n'est important que si vous avez connecté plusieurs charges via le bus RS-485 (voir 5.4.1). Si la connexion a été établie avec succès, les paramètres sont d'abord transférés de la charge au logiciel.
- Page 34 données sont toujours enregistrées dans le fichier "db.mdb" lorsque le logiciel est fermé et peuvent être exploitées ultérieurement dans MS Excel ou Access. ATTENTION : Le fichier db.mdb sera écrasé si le logiciel est exécuté à nouveau ! Enfin, dans l'onglet "Test de liste", vous trouverez l'interface utilisateur pour les instructions définies par l'utilisateur.
- Page 35 Nous recommandons de calibrer à nouveau l'appareil, après 1 an. PeakTech® 07/2021 Mi. /Ehr. PeakTech Prüf- und Messtechnik GmbH - Gerstenstieg 4 - DE-22926 Ahrensburg / Allemagne +49-(0) 4102- 97398 80 +49-(0) 4102- 97398 99 ...
