4. Cylinder AX verlängern
16 / 128

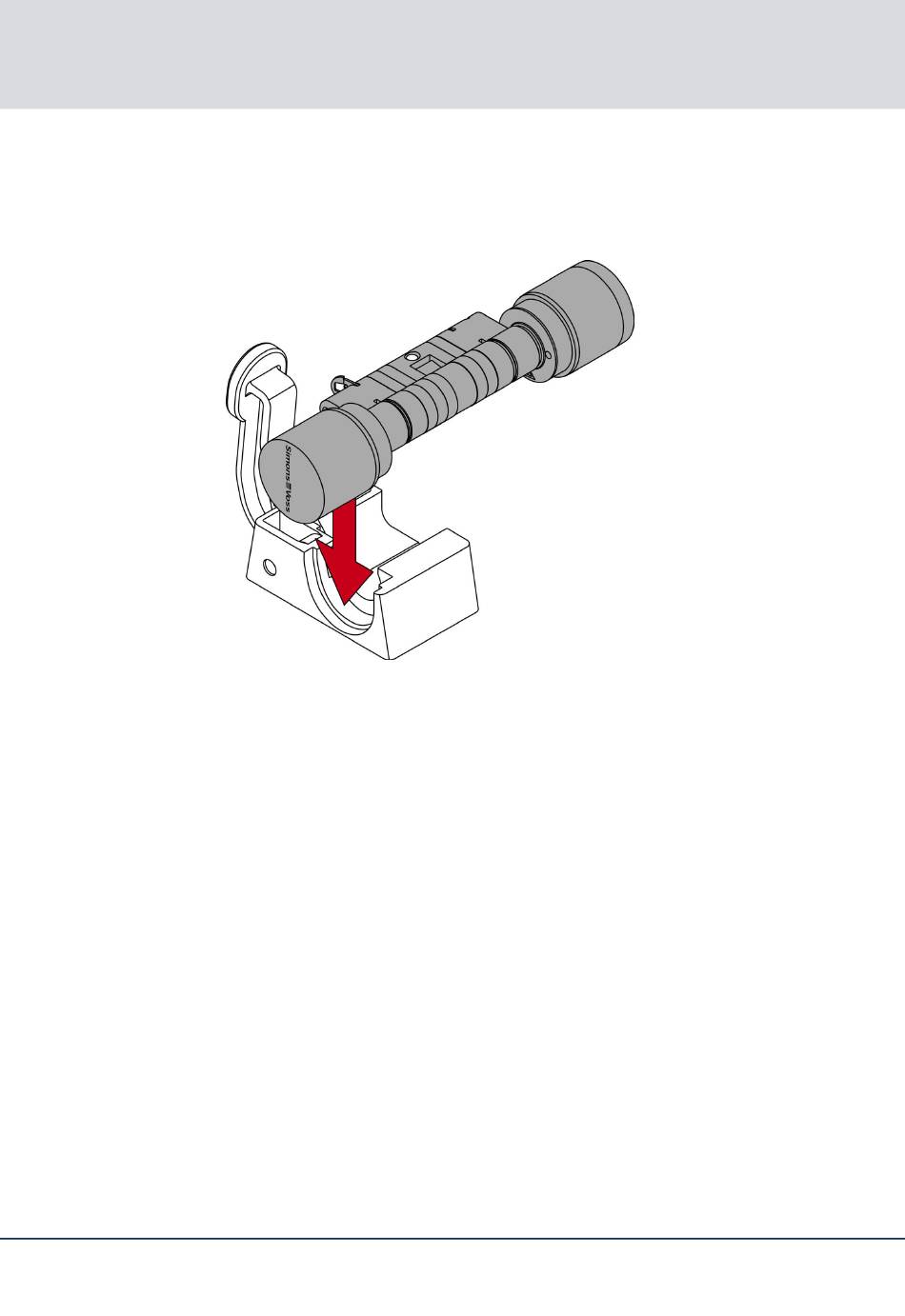

15. Setzen Sie den Zylinder in den Klemmblock ein, so-
dass der Profilzylinder und der Knauf bündig in den
Aussparungen liegen.
Der Hebel des Klemmblocks ist an einer Stelle
9
mit einem Metallplättchen verstärkt. Die vorhin
eingeschobene Klammer liegt gegenüber dieses
Metallplättchens.
16. Drücken Sie den Hebel des Klemmblocks zur Bo-
denplatte, bis die Klammer wieder vollständig im
Profilzylinder sitzt.
Cylinder AX Modularity
DE
