Vérin électromécanique "ELA"
F
5.7

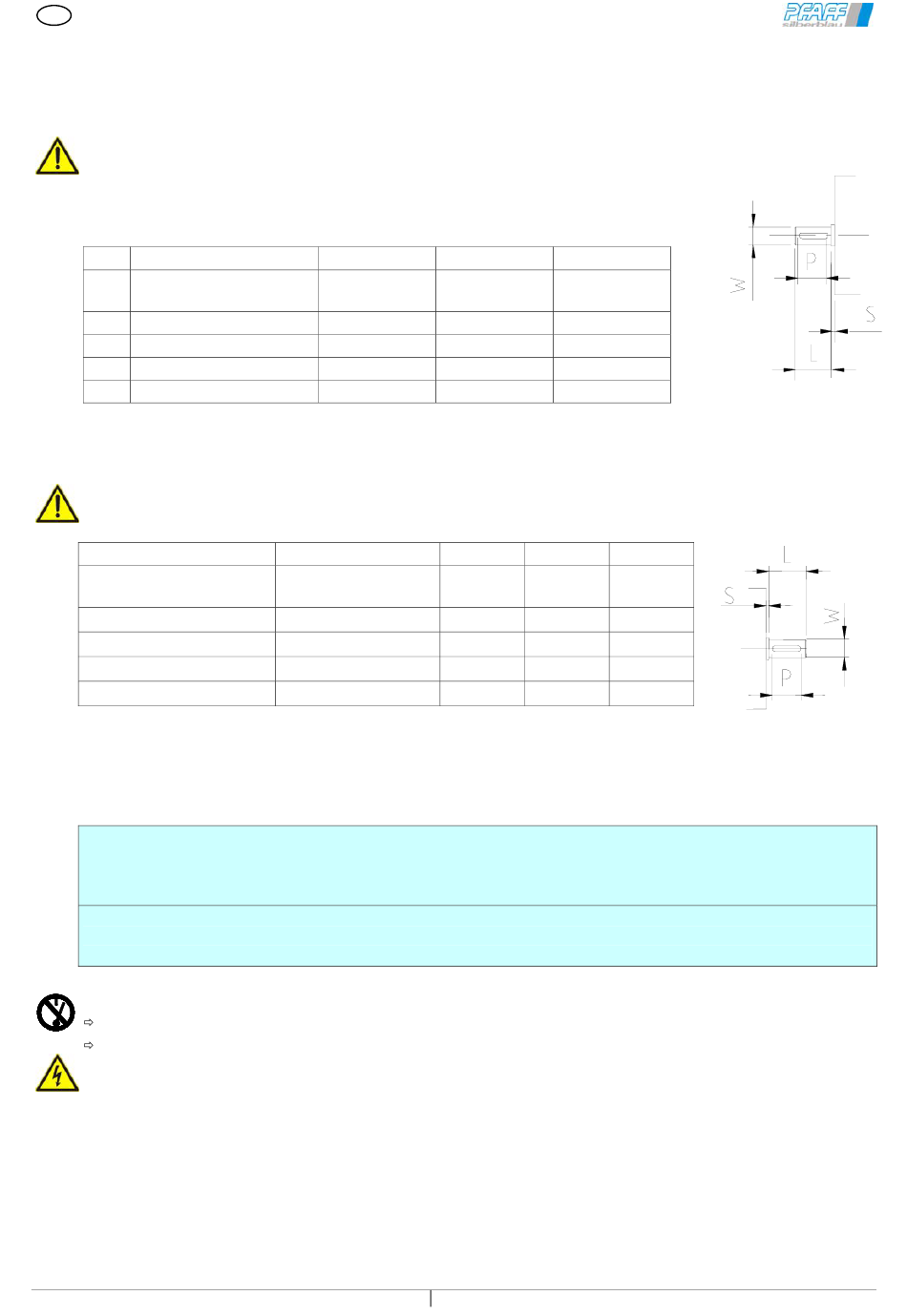

Deuxième embout d'arbre (option)
Le ELA est équipable d'un deuxième embout d'arbre ou le moteur peut être livré avec un deuxième embout
d'arbre pour l'intégration d'un transmetteur ou pour la synchronisation de plusieurs entraînements.
Le ressort d'ajustage dans l'embout d'arbre est protégé par un manchon de
protection de l'arbre pour le transport et le stockage uniquement.
La mise en marche ou une course d'essai avec le ressort d'ajustage seulement
protégé par le manchon de protection de l'arbre est strictement interdite en
raison du danger de la force centrifuge du ressort d'ajustage.
ELA 10.1
Non disponible avec
2ème embout d'arbre
L
P
S
W
5.8
Embout d'arbre libre (option)
Le ELA peut être équipé d'un embout d'arbre libre pour construire un moteur externe, pour le couplage de 2
ELA à un schéma d'entraînement ou pour l'entraînement manuel.
Observer le couple d'entraînement autorisé conformément au tableau suivant!
Couple d'entraînement
autorisé
5.9
Encodeur (option)
Le ELA peut être équipé d'un encodeur en option. Veuillez consulter la notice d'utilisation du fabricant à ce
sujet ainsi que les schémas de connexions pour l'affectation du connecteur.
6
Installation électrique
Les instructions concernant la commande électrique, les éléments de commande et l'utilisation
doivent être considérées comme instructions de planification si l'entraînement linéaire
électromécanique est livré sans commande électrique ou en cas de réalisation sur place de la
commande.
Le fabricant de l'ensemble de l'installation mène une étude des risques conforme à EN 1050 et met
à disposition des instructions destinées aux utilisateurs et de la documentation technique sur
l'ensemble de l'installation sous sa propre responsabilité.
Les travaux sur l'installation électrique ne doivent:
être effectués que si l'alimentation en courant est coupée.
être effectués que par des électriciens qualifiés.
Respecter les directives de sécurité et les normes relevant du domaine de l'électricité.
Les directives VDE s'appliquent en Allemagne.
6.1
Remarque sur la compatibilité électromagnétique
L'entraînement linéaire électromagnétique avec commande est prévu pour l'exploitation industrielle.
La norme relative aux émissions électromagnétiques (EN DIN 50081-2) est remplie jusqu'à max. 5
commutations/min.
Pour l'utilisation en rapport à des circuits électroniques ou autres ou jusqu'à plus de 5 commutations/min.,
prendre des mesures relatives à la compatibilité électromagnétique (filtre réseau) (livrable sur place ou en
option).
technische Änderungen vorbehalten
ELA 20.1
2ème embout
d'arbre
—
18,5
—
14
—
4
—
ø9
ELA 10.1
Non disponible avec
embout d'arbre libre
L
—
P
—
S
—
W
—
ELA 30.1
ELA 40.1
2ème embout
2ème embout
d'arbre
d'arbre
23
30
15
20
0
2,5
ø12
ø14
ELA 20.1 ELA 30.1 ELA 40.1
0,4 Nm
0,85 Nm
18,5
23
14
15
4
0
ø9
ø12
design changes under reserve
17.01.011
1,88 Nm
30
20
2,5
ø14
