13.2
Transmission d'entrée

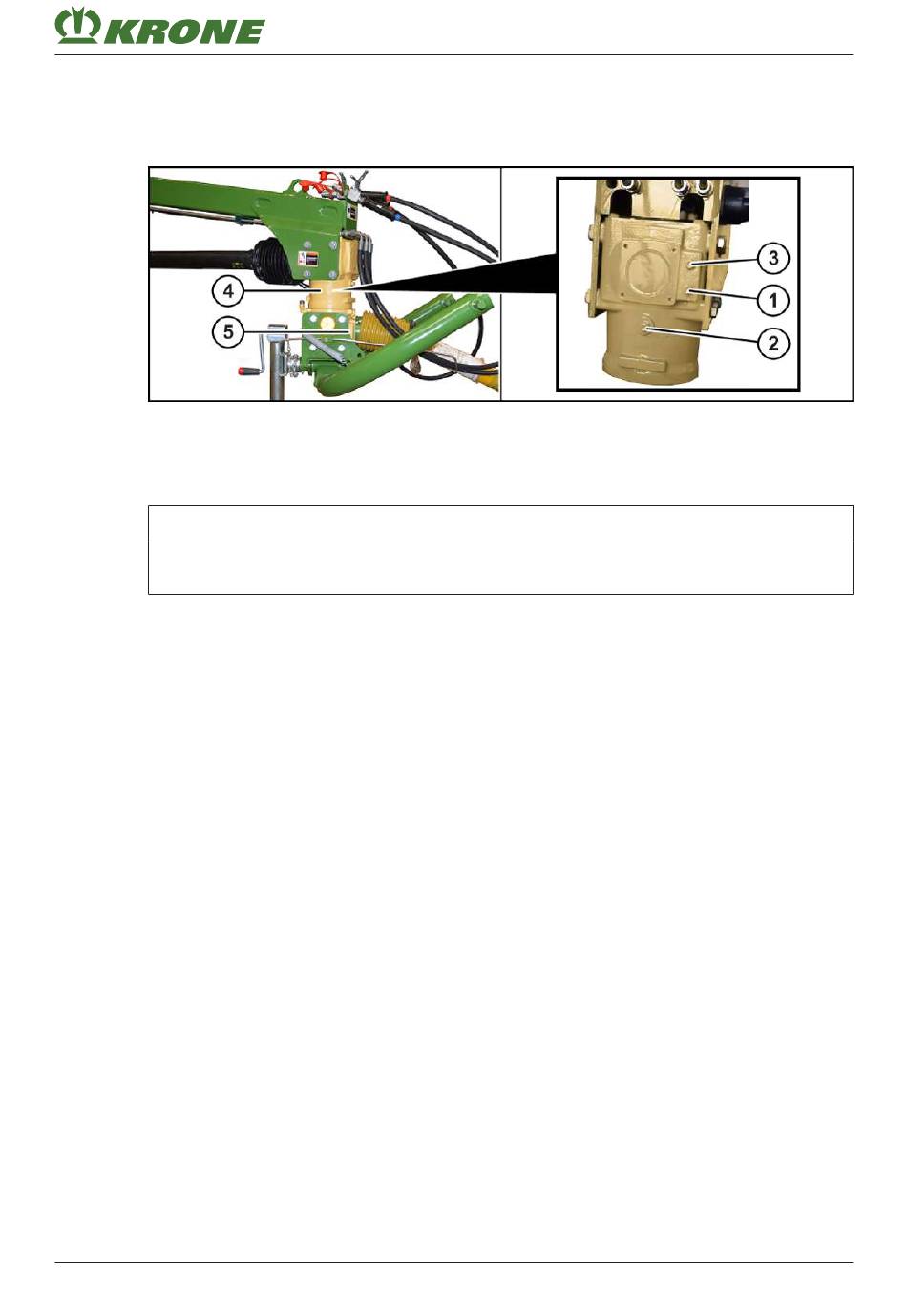

Transmission d'entrée partie supérieure
KM000-535
La transmission d'entrée est composée d'une partie supérieure (4) et d'une partie inférieure (5).
„ Prendre en compte la procédure courante de sécurité « Effectuer correctement le contrôle
de niveau d'huile, le remplacement de l'huile et de l'élément filtrant »,
INFORMATION
Effectuer le contrôle de niveau d'huile et la vidange de l'huile en position de travail lorsque la
machine est en position horizontale.
Contrôler le niveau d'huile
REMARQUE ! Endommagement de la machine par un contrôle de niveau d'huile, une
vidange d'huile et un remplacement des éléments filtrants effectués de manière non
conforme ! Observer la routine de sécurité « Contrôle du niveau d'huile. Effectuer en
toute sécurité le contrôle de niveau d'huile, la vidange et le remplacement de l'élément
filtrant »,
voir
„ Démonter la vis obturatrice de l'alésage de contrôle (1).
ð Si l'huile atteint l'alésage de contrôle (1) :
„ Monter la vis obturatrice de l'alésage de contrôle (1), couple de serrage
ð Si l'huile n'atteint pas l'alésage de contrôle (1) :
„ Démonter la vis obturatrice de l'orifice de remplissage (3).
„ Faire l'appoint d'huile neuve jusqu'à l'alésage de contrôle (1) via l'orifice de remplissage de
l'huile (3).
„ Monter la vis obturatrice de l'alésage de contrôle (1) et la vis obturatrice de l'orifice de
remplissage (3), couple de serrage
Vidanger l'huile
ü Un récipient approprié est disponible pour l'huile qui ressort.
„ Démonter la vis obturatrice de l'alésage de contrôle (1) et la vis obturatrice de l'orifice de
remplissage (3).
„ Démonter la vis de vidange (2) et vidanger l'huile.
„ Monter la vis de vidange (2), couple de serrage
EasyCut TS 360 CR
Notice d'utilisation originale 150001234_04_fr
Page 27.
Maintenance – Réducteur
voir
Page 92.
voir
Page 92.
Transmission d'entrée
voir
Page 27.
voir
Page 92.
