Première mise en service
6.4
Arbre à cardan
KMG000-047
ü La machine est accouplée au tracteur,
Immobiliser et sécuriser la machine,
Écarter l'arbre à cardan.
Fixer respectivement une moitié (1, 2) côté tracteur et côté machine.
Raccourcir les tubes profilés et les tubes de protection comme indiqué dans la notice
d'utilisation du fabricant de l'arbre à cardan.
AVIS : dommages matériels dus au dépassement inférieur du recouvrement du profilé !
Respecter un recouvrement (longueur de déplacement) des tubes profilés et des tubes
protecteurs d'au moins 250 mm, voir la notice d'utilisation du fabricant de l'arbre à
cardan. Si le recouvrement du profilé est inférieur à 250 mm, commander un nouvel arbre
à cardan renforcé auprès du partenaire de service KRONE.
Contrôler le recouvrement des tubes profilés et des tubes de protection.
6.4.2
Monter l'arbre à cardan sur la machine
KMG000-053
ü La machine est à l'arrêt et sécurisée,

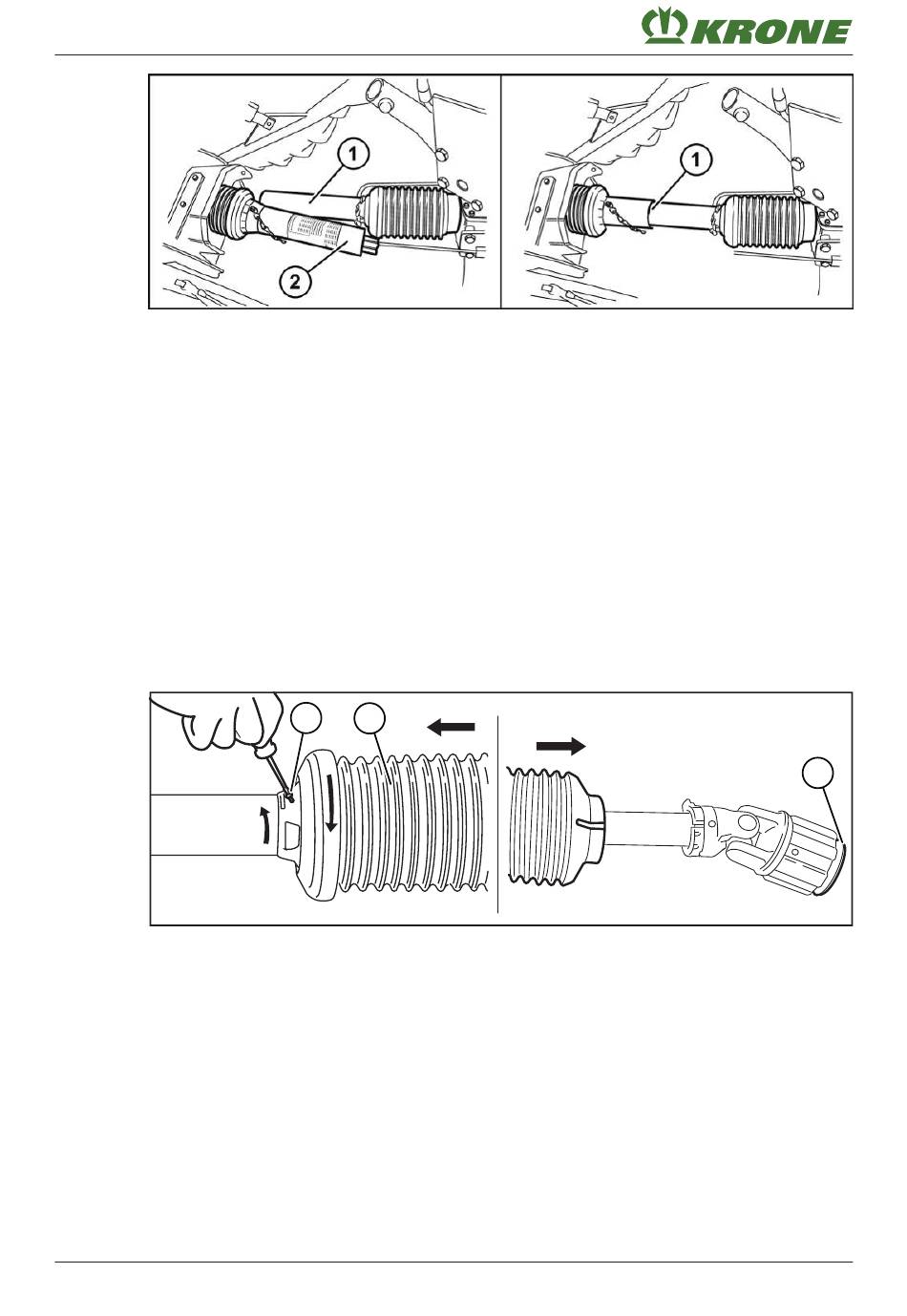

Démonter la vis (1) sur la protection de l'arbre à cardan (2).
Faire pivoter le barillet de protection et le tube de protection l'un vers l'autre et repousser la
protection de l'arbre à cardan (2) dans le sens de la flèche.
Emmancher l'arbre à cardan avec le limiteur de charge sur la prise de force de la
faucheuse. S'assurer que la sûreté (3) est engagée.
Remonter la protection de l'arbre à cardan (2) et bloquer à l'aide de la vis (1).
Enfiler la protection de l'arbre à cardan (2) sur le col de l'engrenage et la bloquer avec le
collier de filet de vis sans fin.
50
voir
voir
1
2
voir
Page 52.
Page 26.
Page 26.
