Sommaire des Matières pour Husqvarna Rider 11C

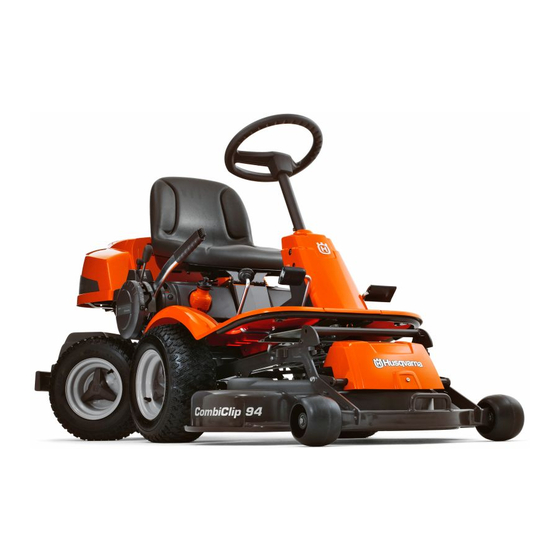

- Page 1 Manuel d'atelier Rider 11 Rider 11C Rider 13C Rider 15C Rider 16 Française...
- Page 2 Manuel d'atelier Rider 11, Rider 11C, Rider 13C, Rider 15C, Rider 16 Table des matières Consignes de sécurité ........2 l'articulation centrale ........34 Consignes générales ........2 Dépose de l'essieu flottant ......36 Consignes spéciales ........2 Remplacement des douilles ......36 Pose de l'essieu flottant .........
- Page 3 Consignes de sécurité Consignes spéciales Consignes générales Le carburant utilisé pour la tondeuse autoportée Ce manuel d'atelier est destiné au personnel qui présente les propriétés dangereuses suivantes: possède des connaissances générales sur la réparation et l'entretien des tondeuses autoportées. • Le liquide et ses vapeurs sont nocifs. •...
- Page 4 Outillage spécial L'outillage suivant est utilisé pour effectuer des travaux sur la tondeuse autoportée. Les outils spéciaux pour le moteur et la transmission sont présentés dans les manuels d’atelier correspondants. 506 66 48-01 506 79 06-01 506 89 92-01 506 89 93-01 535 41 32-01 506 66 48-01 Extracteur pour poulie de moteur.
- Page 5 Caractéristiques techniques Dimensions Rider 11 Rider 11 C Longueur 2 000 mm / 6.56 ft 2010 mm / 6.58 ft Largeur 900 mm / 2.89 ft 900 mm / 2.89 ft Hauteur 1070 mm / 3.52 ft 1070 mm / 3.52 ft Poids brut avec groupe 229 kg / 505 lb 229 kg /505 lb...
- Page 6 Caractéristiques techniques Dimensions Rider 13 C Rider 15 C Longueur excluant groupe 2010 mm / 6.58 ft 2010 mm / 6.58 ft Longueur avec groupe 2220 mm / 7.29 ft 2220 mm / 7.29 ft Largeur excluant groupe 880 mm / 2.89 ft 880 mm / 2.89 ft Largeur avec groupe 1114 mm / 3.65 ft...
- Page 7 Caractéristiques techniques Dimensions Rider 16 Longueur 2 000 mm / 6.56 ft Largeur 900 mm / 2.95 ft Hauteur (au-dess us du volant) 1 060 mm / 3.48 ft Poids 208 kg / 459 lb Empattement avant 625 mm / 2.05 ft Empattement arrière 625 mm / 2.05 ft Voie...
- Page 8 Service à la livraison et service offert par le distributeur Service de livraison 1. Remplir la batterie d’électrolyte et la charger pendant quatre heures. 2. Monter le volant, l’œillet de remorquage et, selon le cas, le reste des pièces. 3. Vérifier et régler la pression des pneus (60 kPa/0,6 bar/8,5 PSI). 4.
- Page 9 Service à la livraison et service offert par le distributeur Service offert par le distributeur Entretien après 100 heures de conduite Entretien après 25 heures de conduite 1. Effectuer l’entretien des 25 heures détaillé ci- dessus. 1. Remplacer l’huile moteur du moteur à soupapes latérales (en cas de charge de 2.
- Page 10 Service à la livraison et service offert par le distributeur Schéma d’entretien Voici une liste des entretiens qui doivent être effectués sur la tondeuse autoportée. Un certain nombre de points non décrits dans ce manuel d’atelier sont expliqués dans le mode d’emploi. Entretien Périodicité...
- Page 11 Avant la livraison Emballage et déballage Pour nos distributeurs Quand il arrive de l’usine, le Rider est normalement Un service à la livraison effectué correctement est emballé dans un emballage spécial. Il s’agit d’un le premier pas vers la fidélisation des clients. La fond en bois et d’un couvercle en carton épais fidélisation des clients est importante pour tout le entouré...
- Page 12 Avant la livraison Batterie AVERTISSEMENT! En cas de contact avec l'acide Externe: Rincer à grande eau. Interne: Boire de l'eau ou du lait en grandes quantités. Consulter un médecin le plus rapidement possible. Yeux: Rincer à grande eau. Consulter un médecin le plus rapidement possible.
- Page 13 Avant la livraison Volant • Monter le volant à l’aide du tube sur la colonne. • Serrer la vis à tête cylindrique à six pans creux pour qu’elle atteigne le guide sur la barre. Faire bouger le volant doucement dans tous les sens et serrer la vis à...
- Page 14 Avant la livraison Contrôle du niveau d’huile de la transmission (Sauf Rider 11) Retirer le carter de transmission. Desserrer les deux vis (une de chaque côté) et soulever le carter de transmission. Contrôler que le réservoir d’huile de la transmission est bien rempli d’huile.
- Page 15 Avant la livraison Essai de fonctionnement Faire le plein d’essence. Le moteur fonctionne à l’essence sans plomb avec un indice d’octane de 85 au moins (pas mélangée à de l’huile). De l’essence écologique alkylat peut être utilisée. Ne pas utiliser d’essence contenant du méthanol. AVERTISSEMENT ! L’essence est extrêmement inflammable.
- Page 16 (1 3/4" - 3 3/4") Régulateur de vitesse de rotation Vérifier que le régime max. du moteur est de: Rider 11 2 900-3100 rpm Rider 11C 2 900-3100 rpm Rider 13C 2 900-3100 rpm Rider 15C 2 900-3100 rpm...
- Page 17 Rider 11, jusqu’à la plus grande Rider ProFlex 21. Les tondeuses Rider 11 et Rider 11C peuvent être Ce manuel concerne les machines un peu plus livrées avec une boîte de vitesses manuelle. Les autres modèles Rider sont livrés uniquement avec...
- Page 18 Construction et fonctionnement Numéro de série Le numéro de série de la machine est imprimé sur une plaque située du côté gauche (depuis l’avant) sous le siège. Les informations suivantes sont indiquées sur cette plaque : • La désignation de type de la machine. •...
- Page 19 Construction et fonctionnement Moteur Toutes les tondeuses Husqvarna de la série Rider sont équipées d’un moteur à un cylindre refroidi par air Briggs & Stratton. Les réparations importantes effectuées sur le moteur ne sont pas décrites dans ce manuel d'atelier. Elles sont expliquées dans les manuels de Briggs &...
- Page 20 Construction et fonctionnement Direction L’articulation centrale permet un rayon de braquage Toutes les tondeuses autoportées de la série Rider très réduit. Pour un mouvement de volant maximal, ont une articulation centrale. Le mouvement du le cercle d’herbe non coupée est de seulement 20- volant est transmis au train arrière par 30 cm (8"-12") en fonction du modèle choisi.
- Page 21 Boîte de vitesses manuelle sur Rider 11 et Rider 11C Transmission hydrostatique sur Rider 13C, Rider 15C et Rider 16 Unité de coupe Rider 16 peut être équipé...
- Page 22 Construction et fonctionnement Combi 94. Retrait du bouchon BioClip Combi 94. Retrait du bouchon BioClip Combi 103, 112. Combi 112. Unité de coupe avec éjection arrière, 850 mm (34"). Français –...
- Page 23 Construction et fonctionnement Le levage et l’abaissement de l’unité de coupe Lorsque l’unité est descendue, les deux tiges de s’effectuent à l’aide d’un levier mécanique qui agit traction sollicitent, via le maillon triangulaire, le sur un arbre qui pivote. tendeur de courroie de sorte que la courroie d’entraînement se tend et que les couteaux Quand l’arbre tourne, la chaîne attachée dans un commencent à...
- Page 24 Réparations Dépose du moteur Les illustrations sous ”Dépose” montrent les Rider 11C, Rider 13C, Rider 15C et le Rider 16 d’un ancien modèle (R16 jusqu’au modèle de l’année 2002); pour les nouvelles versions du Rider 16 (2003-), voir ”Dépose du moteur”. Le texte se rapporte à...
- Page 25 Réparations 506 89 92-01 506 79 06-01 Retirer les pinces du tuyau de carburant au niveau de la pompe de carburant et tirer vers le bas le tuyau de carburant. Attacher le tuyau à un niveau supérieur à celui du réservoir de carburant. Introduire l'outil n°...
- Page 26 506 89 92-01 version du Rider 16 (2003-). Pour les versions antérieures (Rider16 jusqu’au modèle de l’année 2002) et pour Rider 11, Rider 11C, Rider 13C et Rider 15C, voir “Dépose du moteur”. Le texte se rapporte à toutes les versions.
- Page 27 Réparations Amener la commande d’accélération en position de plein starter. Tirer la gaine externe du câble au maximum vers la droite et serrer la vis correspondante. Repousser la commande d’accélération sur la position plein gaz et vérifier que le starter n’est plus sollicité. Enfoncer le tuyau de carburant sur la pompe de carburant puis monter la bride du tuyau.
- Page 28 Réparations Réservoir de carburant Démontage AVERTISSEMENT! L’essence est extrêmement inflammable et dangereuse pour l’environnement. Observer la plus grande prudence afin d’éliminer tout risque d’incendie et d’éviter les projections. 1. Placer un récipient adéquat dans lequel l’essence peut être recueillie. Le réservoir a une contenance d’environ 7 litres/7.4 USqt.
- Page 29 Réparations Remplacement d’huile du moteur Contrôle et réglage des câbles Remplacer l’huile moteur pour la première fois d'entraînement après 5 heures de fonctionnement, voir le "Schéma d’entretien". Remplacer ensuite l’huile toutes les 50 heures de conduite (toutes les 25 heures si les conditions de fonctionnement sont particulièrement exigeantes).
- Page 30 Réparations Tenir le câble pour éviter qu’il ne se torde. Tendre les câbles en serrant les écroux de réglage (un de chaque côté de la tondeuse). Les câbles ne doivent pas être trop tendus. Ils doivent juste serrer contre la couronne de direction. Tendre autant les deux câbles pour ne pas modifier la position du volant.
- Page 31 Réparations Remplacement des câbles de direction Dépose/pose de la colonne de direction 1. Desserrer la fixation arrière (1) des câbles de 1. Desserrer la fixation arrière (1) des câbles de direction. direction. Retirer la tôle de châssis. 2. Retirer la plaque du cadre. 2.
- Page 32 Réparations Dépose/pose de la poulie de câble Vérifier que les câbles sont positionnés 1. Retirer la plaque du cadre. correctement sous les rouleaux des câbles de 2. Desserrer la fixation arrière (1) des câbles de direction (7) dans le tunnel du cadre. direction.
- Page 33 Contrôle et réglage du câble de frein Rider 13C, Rider 15C et Rider 16 Pour vérifier que le frein est correctement réglé, Contrôle et réglage du Rider 11 et Rider 11C installer la tondeuse autoportée sur une légère pente et freiner.
- Page 34 Réparations Contrôle et réglage de la commande Contrôle et réglage du débrayage des vitesses Rider 11 et Rider 11C Rider 11 et Rider 11C Le débrayage est correctement réglé si le mouvement vers le haut du galet tendeur est arrêté...
- Page 35 • Installer des cales sous la tondeuse autoportée devant l'articulation centrale. 1. Retirer le contre-écrou (1) du joint à boulet. 2 Rider 11 et Rider 11C 2. Tirer la rondelle d’arrêt (2) vers l’avant jusqu’à pouvoir retirer le culot (3) du boulon d’articulation du levier (4).
- Page 36 Réparations Retirer le circlip intérieur (1) au niveau du roulement inférieur (voir figure). Le train arrière est maintenant desserré et peut être déplacé. Retirer • Extraire les courroies de la poulie (2). ensuite le circlip extérieur (2) et retirer le roulement •...
- Page 37 • Installer des cales sous la machine devant le train arrière. • Retirer la transmission/boîte de vitesses. 2 Rider 11 et Rider 11C Retirer le circlip et la rondelle de la fixation interne (1) de l'essieu flottant et retirer l'essieu flottant par l'arrière.
- Page 38 Réparations Pose de l'essieu flottant 3 Rider 11 et Rider 11C • Monter la rondelle et le circlip sur l'essieu flottant (1). • Fixer les plaques de fixation des câbles (2) ainsi que les câbles de boîte de vitesses (3) et de frein (4).
- Page 39 Dépose/pose de la boîte de vitesses Dépose/pose de la transmission hydrostatique Rider 11 et Rider 11C Rider 13C, Rider 15C et Rider 16 • Installer des cales sous la machine devant le • Installer des cales sous la machine devant le châssis arrière, puis retirer les roues arrière.
- Page 40 Réparations Remplacement des joints d'étanchéité de l'arbre de la transmission hydrostatique Remplacement des joints d’étanchéité de l’arbre d’entrée Enlever le ventilateur, il est retenu par un circlip. Retirer la poulie de l’arbre d’entrée en la tirant vers le haut, puis démonter le circlip situé sous la poulie. INFORMATION IMPORTANTE La zone autour du joint d'étanchéité...
- Page 41 Réparations • Nettoyer l'arbre de sortie et l'emplacement autour du joint pour retirer la poussière et la rouille. • Placer le joint sur l'axe, avec la surface lisse vers le haut, et l'enfoncer avec précaution . • Introduire un tournevis entre le joint et l'arbre pour détacher le joint de l'arbre avec un mouvement •...
- Page 42 Réparations Remplacement du câble de commande de vitesse Dépose du câble de commande de vitesse • Placer le joint sur l'arbre, le ressort en métal positionné vers l'intérieur, et l'enfoncer avec précaution . • Utiliser la petite extrémité d'un allongeur de 1/4" pour, avec précaution , enfoncer le joint jusqu'au fond du carter d'arbre.
- Page 43 Réparations 4. Retirer le carter de transmission. 7. Enlever le maillon et sortir le câble Remonter le long du câble de commande de vitesse vers la transmission hydrostatique et couper Enlever le raccord en coude arrière et sortir le les serre-câbles qui entourent les câbles. câble.
- Page 44 Réparations Pose du câble de commande de vitesse Enfoncer la gaine du câble dans la fixation avant de la console centrale. Visser le maillon avant sur le nouveau câble de commande de vitesse et serrer le contre-écrou. Visser solidement la fixation du câble de commande de vitesse.
- Page 45 Réparations Tirer le câble de commande de vitesse le long des autres câbles. Mettre le câble de commande de vitesse tout en dessous dans la fixation sous le roulement de l’articulation centrale. Fixer le câble de commande de vitesse à l’aide d’un serre-câble.
- Page 46 Réparations Purge du système de lubrification de la Réglage du point mort de la transmission hydrostatique transmission 1. Purger le système de lubrification de la trans- mission hydrostatique. 2. Soulever l'arrière de la tondeuse de telle sorte que les roues tournent à vide et placer des palettes dessous.
- Page 47 Réparations 1 = Arbre 2 = Contre-écrou 1 = Arbre 2 = Contre-écrou Si les arbres d'entraînement ne tournent pas vers • Tourner l'arbre dans le sens contraire des l'arrière bien que l'arbre à six pans ait effectué un aiguilles d'une montre jusqu'à ce que les arbres tour complet, le point mort devra être réglé...
- Page 48 Démontage de la courroie Remplacement de l’huile, Rider 13C, Rider 15C et Rider 16 Rider 11, Rider 11C, Rider 13C, Rider 15C et Rider 16 Vider la transmission hydrostatique à l’aide des deux bouchons, clé de 14 mm. Les autres vis sont plus petites.
- Page 49 Réparations Contrôle et réglage de la pression au Contrôle et réglage du parallélisme de sol de l'unité de coupe l'unité de coupe Vérifier la pression des pneus (60 kPa/8,5 PSI) Placer la tondeuse autoportée sur une base bien Vérifier la pression des pneus (60 kPa/8,5 PSI) plane et mesurer la distance entre le sol et le bord Placer un pèse-personne sous le châssis (bord de l'unité...
- Page 50 Réparations Règlage de Rider 11C, Rider 13C et Rider 15C Règlage de Rider 16 Contrôler la pression des pneus qui doit être de • Démonter le capot avant et l’aile droite. 60 kPa/0,6 kp/cm2/ 8,5 PSI. • Desserrer les écrous de l’étai de parallélisme.
- Page 51 Réparations Réglage de la plage de hauteur de Réglage de la hauteur de coupe coupe Retirer l’aile droite. • Desserrez l’écrou sur l’étai du réglage de la hauteur. • Réglez afin que la distance entre l’arrêt le plus bas du réglage de la hauteur et le cadre de protection soit de 5 mm (3/16").
- Page 52 Réparations Démontage du groupe de coupe Dégager le ressort du galet tendeur de la courroie d’entraînement en retirant la poignée. Combi 94 Placer la machine en position horizontale. Appliquer et verrouiller le frein de stationnement. Régler la commande de la hauteur de coupe sur la position la plus basse et lever l’unité...
- Page 53 Réparations Dégager l’étai de hauteur de coupe et le placer Combi 103, Combi 112 dans le support. 1. Serrez le frein de stationnement. • Réglez la hauteur de coupe sur la position la plus basse. • Démonter le capot avant. Saisir le bord avant de l’unité...
- Page 54 Réparations Soulever la courroie d’entraînement (1). Retirer ensuite la clavette (2). Faire attention de ne pas se coincer la main. Retirer le ressort du galet tendeur de la courroie d’entraînement. Placer le levier de réglage de la hauteur de coupe sur la position du bas. Tirer le châssis vers l’avant et replacer la clavette.
- Page 55 Réparations Une fois enlevé le boulon cylindrique qui maintient le groupe de coupe, ce dernier peut être retiré. Le retour de la position de service Le retour de la position de service à la position normale s’effectue dans l’ordre inverse de «Mise en position de service».
- Page 56 Réparations Démontage du groupe de coupe Éjection arrière 1. Placer la machine sur une surface de base plane. • Verrouillez le frein en appuyant sur la pédale et bloquez à l’aide du bouton-poussoir. AVERTISSEMENT! Porter des lunettes et des gants de protection lors de travaux sur l’unité...
- Page 57 Réparations Remplacement de la courroie sur Combi 94, Combi 103 et Combi 112 Sur les unités de coupe comportant des couteaux «anti-chocs», une courroie trapézoïdale assure l’entraînement des couteaux. Procédez de la manière suivante pour remplacer la courroie trapézoïdale : 1.
- Page 58 Réparations Dépose des couteaux avec roulements AVERTISSEMENT! Protéger les yeux avec des lunettes de protection et les mains avec des gants lors de travaux sur l’unité de coupe. Combi 112 Sur cette unité de coupe, la bride du logement des roulements est placée sur le dessus de l’unité.
- Page 59 Réparations 6. Retirer le moyeu à l’aide d’un extracteur. Veiller à ne pas perdre la clavette placée entre le moyeu et l’arbre. Dépose du moyeu 7. Retirer la plaque de protection en tôle. Démontage, plaque de protection 8. Marquer une des extrémités de l’arbre. Retirer l’arbre à...
- Page 60 Réparations Combi 94, Combi 103 AVERTISSEMENT! Protéger les yeux avec des lunettes de protection et les mains avec des gants lors de travaux sur l’unité de coupe. Sur ces unités de coupe, la bride du logement des roulements est placée sur le dessous de l’unité. 1.
- Page 61 Réparations 6. Placer le carter de roulements dans un étau et retirer le couteau et les rondelles. Dépose des couteaux 7. Remettre en place le boulon de couteau sur l’arbre. Le visser de quelques tours et taper ou presser le moyeu pour le sortir. Ne pas perdre la clavette située entre la poulie et l’arbre.
- Page 62 Réparations Affûtage et équilibrage des couteaux AVERTISSEMENT! Toujours porter des gants de protection lors de travail avec les couteaux. 1. Retirer les couteaux comme indiqué au chapitre précédent. 2. Placer le couteau dans un étau et l'affûter. 3. L'équilibrage du couteau s'effectue de la manière suivante: •...
- Page 63 Système électrique Schéma de raccordement Rider 11 et Rider 11C Explication des abréviations des couleurs dans le 1. Microrupteur, siège schéma électrique 2. Verrouillage de l'allumage 3. Microrupteur, levier de levage SV = Noir 4. Microrupteur, position des vitesses RD = Rouge 5.
- Page 64 Système électrique Schéma de raccordement Rider 13C et Rider 15C SV 1160mm SV 1160mm SV 510mm BL 1190mm VT 450mm GL 1030mm GL 1030mm SV 650mm VT 760mm BR 740mm SV 650mm BL1050mm SV 510mm VT 760mm BL 1190mm RD 980mm Pos.
- Page 65 Système électrique Schéma de raccordement Rider 16 SV 1160mm SV 1160mm SV 510mm BL 1190mm VT 450mm GL 1030mm GL 1030mm SV 650mm VT 760mm BR 740mm SV 650mm BL1050mm SV 510mm VT 760mm BL 1190mm RD 980mm GL 720mm Pos.
- Page 66 Contrôlez que le moteur s’arrête si vous soulevez légèrement votre corps du siège quand le groupe de coupe est descendu ou quand les pédales de la transmission hydrostatique ne sont pas sur la position neutre. Rider 11, Rider 11C Français –...
- Page 67 Système électrique Contrôle du système de sécurité, Rider 13 C, Rider 15 C et Rider 16 La tondeuse autoportée est équipée d’un système de sécurité qui empêche le démarrage ou la conduite dans les conditions suivantes. Le moteur ne doit pouvoir être mis en marche que si le groupe de coupe est en position relevée et les pédales Moteur de Fonctionne...
- Page 68 Système électrique Microrupteur du siège Microrupteur, position des vitesses 1. Rabattre le siège et retirer le plateau 1. Retirer le carter de transmission. comportant le ressort et l’entretoise. Le support 2. Contrôler le réglage du câble de la transmission du microrupteur est libéré. hydrostatique.
- Page 69 Système électrique Contact à clé du démarrage et de Fusible principal l’allumage 1. Retirer la plaque de protection interne du bloc Le fusible se trouve dans un porte-fusible de leviers. autonome sous le couvercle du boîtier de la batterie, devant la batterie. 2.
- Page 75 115 03 23-31 2007W05...
