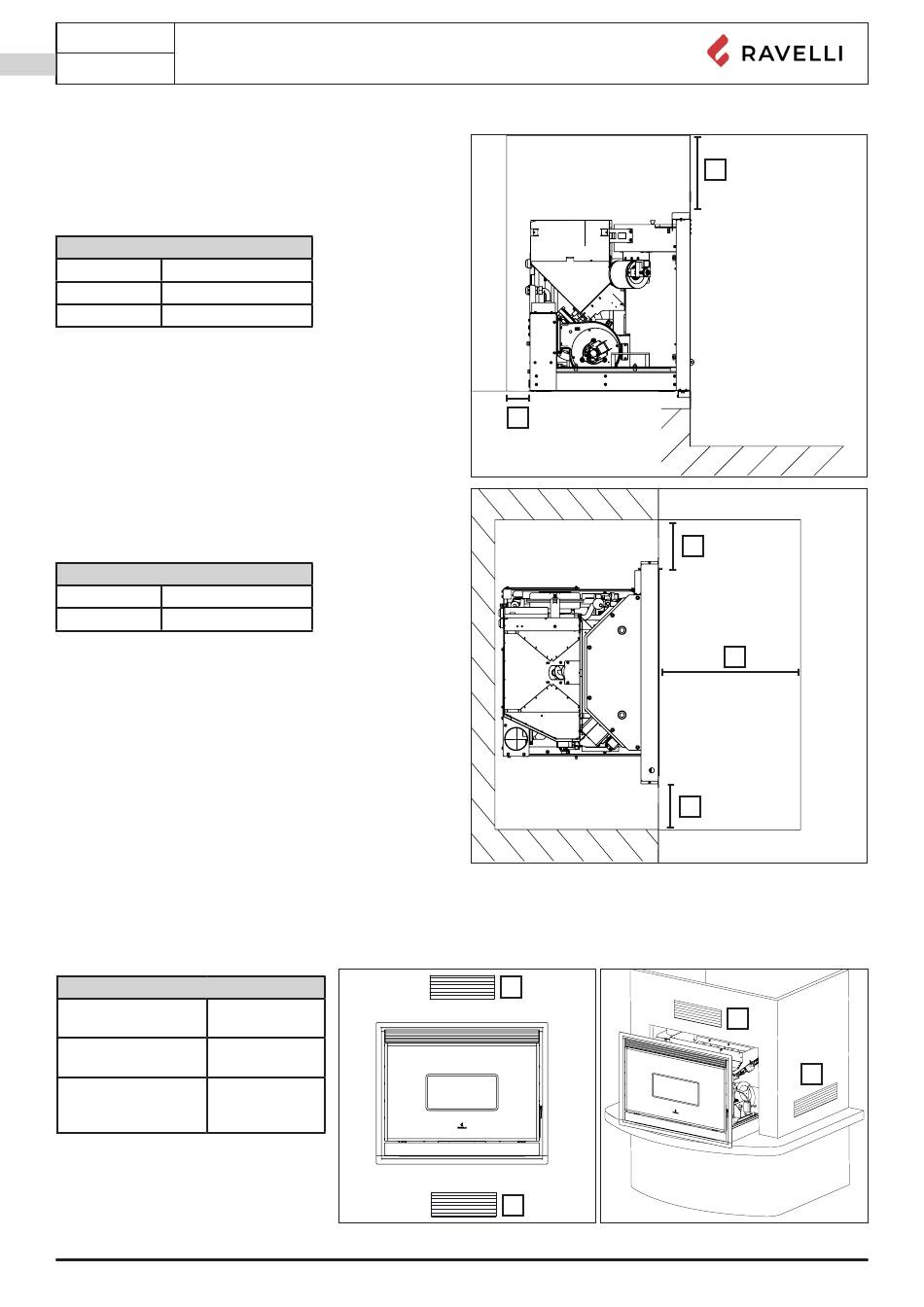

Distances minimales de sécurité
Distances internes minimales
Le niche d'installation doit être constitué de matériaux non inflam-
mables. Les distances minimales entre le foyer et les murs sont
indiquées sur le dessin :
Distances internes minimales
A) Supérieur 50 mm
B) Arrière 50 mm
C) Latéral 200 mm
Distances externes minimales
Les objets et les murs inflammables ne peuvent être placés dans
la zone surlignée dans le dessin :
Distances externes minimales
C) Latéral 200 mm
D) Avant 800 mm

Grille de ventilation

Pour éviter toute surchauffe de l'appareil il est obligatoire de réaliser dans la structure du conduit qui revêt tout l'insert une recirculation
d'air avec une ou plusieurs ouvertures dans la partie inférieure et supérieure du revêtement.
Respecter les dimensions minimales indiquées dans le dessin:
Grille de ventilation
E) Supérieur
Sortie air chaud
F) Inférieur
Entrée d'air froid
G) Latérales
(en cas d'installation
sur support)
Manuel d'utilisation et d'entretien RBH 150 V - RBH 200 V
450 cm
2
500 cm
2
2 x 250 cm
2
B
E
F
A
C
D
C
E
G
