16.1 Modbus RTU
Communication
Modbus
IP
Bacnet/Lon
Les éléments nécessaires pour la connexion au système de supervision à distance et/ou local Modbus sont les suivants :
•
Un réseau électrique utilisant un câble blindé type AWG20/22 (hors fourniture constructeur) composé d'une paire torsadée
et d'un blindage pour une longueur maxi de 1000m. Ce réseau doit ne doit jamais cheminer parallèlement à des câbles de
puissance à une distance inférieure à 50cm car il peut y avoir des interférences électromagnétiques.
•
Il peut croiser ces câbles mais perpendiculairement. Il est demandé de ne pas faire de boucle avec le câble de réseau, ni
avec la tresse de masse et de bien séparer les différentes familles de câbles (commande, puissance, masse et bus de com-
munication).
•
Vérifier qu'ils se sont bien câblés sur le bornier CN1(XV1), et non pas sur le CN19.
•
La configuration par défaut est adresse 1/ vitesse 38400/ bit 8/ bit stop 1/parité paire.
•
Vérifier à couper le courant sur l'automate pour faire un reset car la modification d'adresse n'est pas prise à la volée mais
après reset. • Faire un test en local, avec un PC et un outil modbus comme modbus poll / Dr modbus ou autre.
•
La limitation d'adresse est 255.
16.2 Modbus TCP/IP
Communication
Modbus
IP
Bacnet/Lon
Protocole Modbus en natif sur le régulateur.
Il faut se connecteur sur la prise RJ45 située sur le haut gauche du régulateur.
Tout comme le Modbus RTU, le Modbus TCP/IP est une variante du protocole Modbus. Basiquement, le Modbus TCP/IP est un pro-
tocole de communication qui permet à deux ou plusieurs équipements de communiquer entre eux via un réseau Ethernet. Sur un
réseau Modbus TCP/IP, un équipement peut être une automate programmable, une interface homme-machine, un variateur de
vitesse, un compteur, un régulateur etc.
XVI.
COMMUNICATION
Modnus maître
Adresse
: 0
Baude rate : 0
Parité
: Nulle
Data
: 0
Stop
: 0
•
Vérifier la liaison des fils entre XV1 et CN1
•
Pour la version MONO 230V, se connecter directement sur CN1
IP
Adresse
:
10. 0. 0. 100
Masque
:
255. 255. 255. 0
Passerelle :
10. 0. 0. 1
90

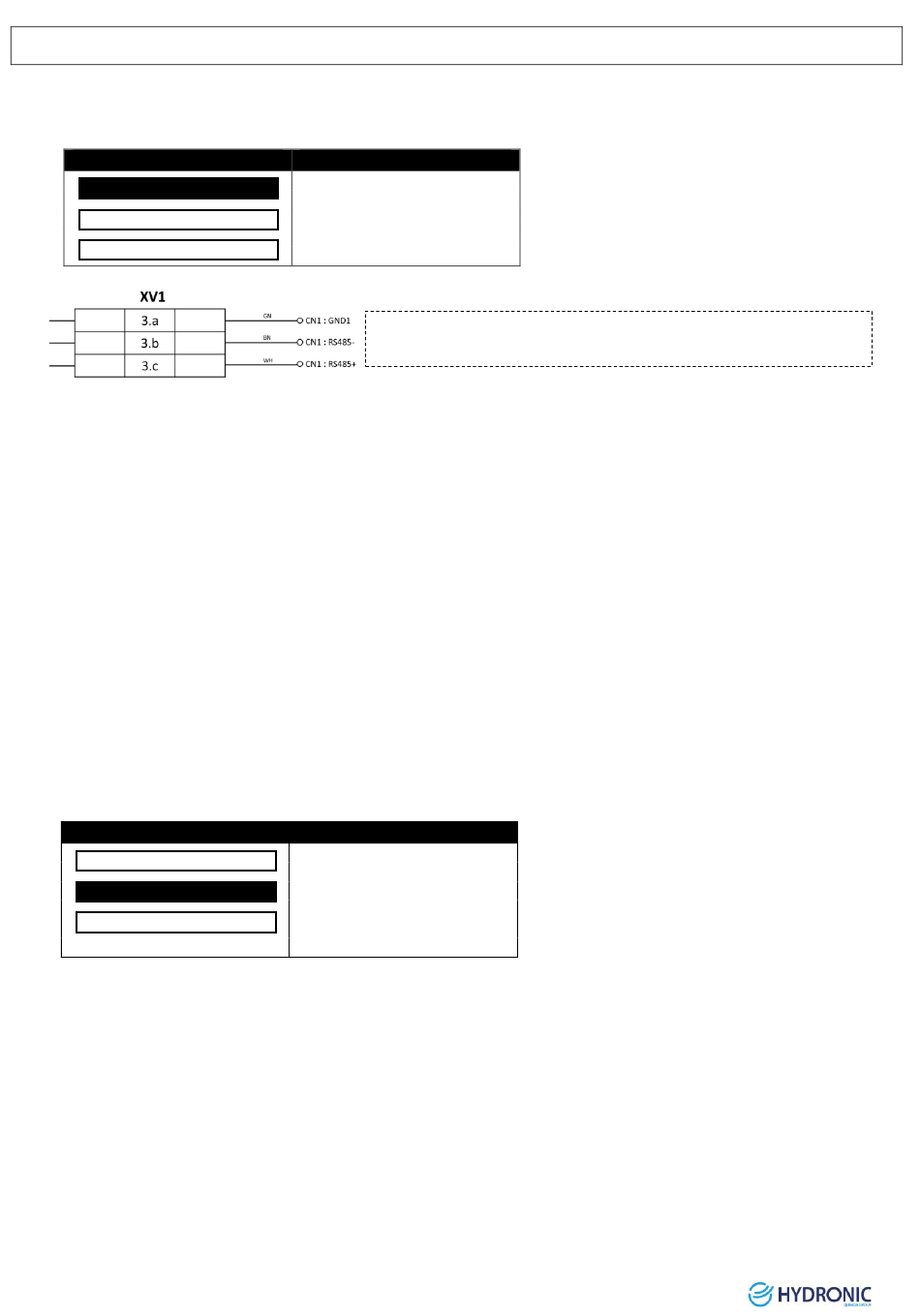

Protocole Modbus en natif sur le régulateur. Il faut se
connecter sur XV1 3a ; XV1 3b ; XV1 3c (voir schéma ci-
dessous)
