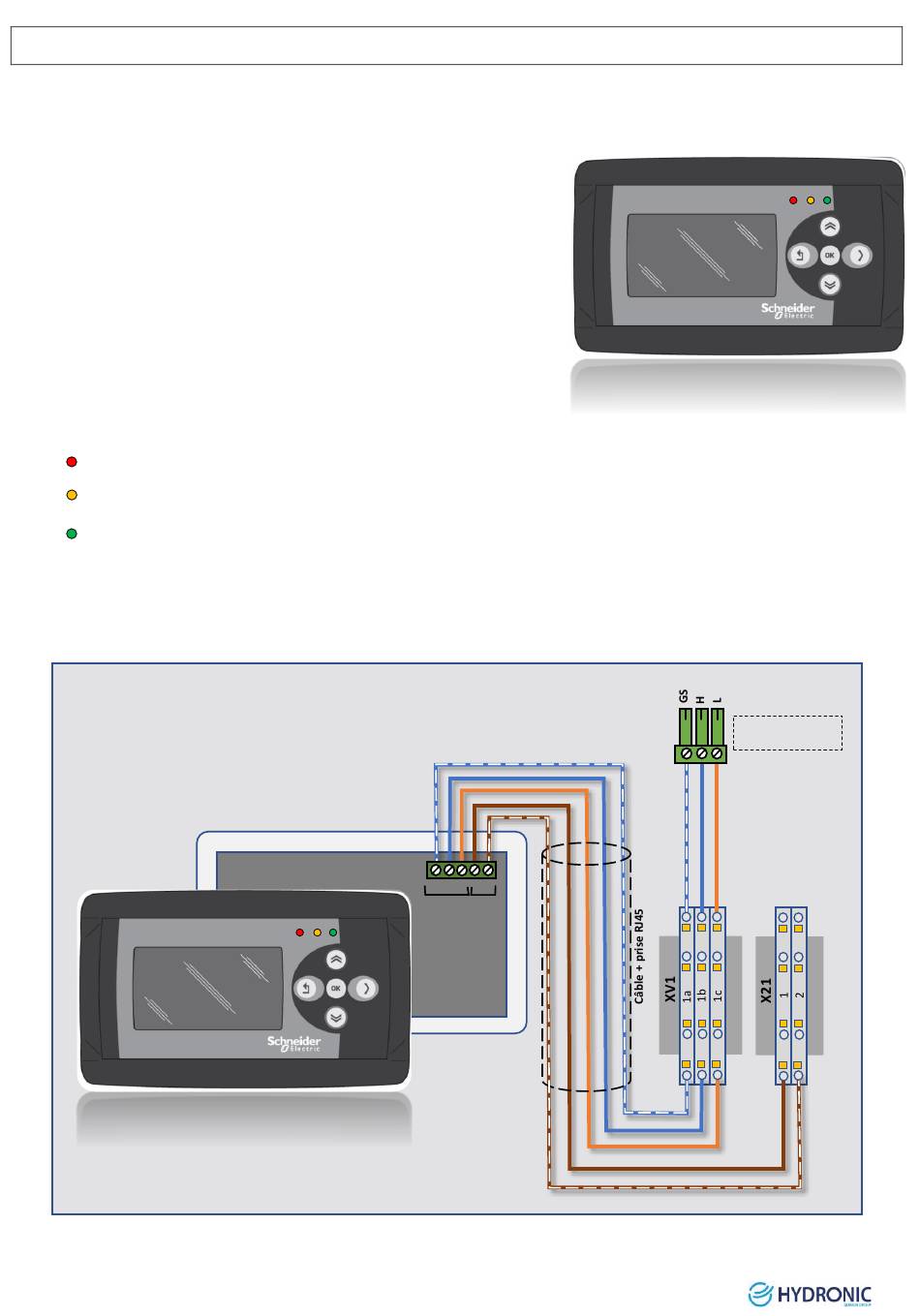

4.1 IHM M171 DGRP
Le terminal Modicon M171DGRP est une commande déportée à l'extérieur de
l'unité avec 5 touches. Il est équipé d'un afficheur LCD et connecté avec un câble
RJ45 sur le montant de la CTA (câble CAN + alimentation 24V AC). Il permet d'ef-
fectuer toutes les opérations du programme. Le terminal permet d'afficher les
conditions de fonctionnement de l'unité n'importe quand et de modifier les pa-
ramètres.
•
Il est connecté sur une prise RJ45 situé en façade
•
Il peut être déconnecter de la CTA sans empêcher son fonctionnement
•
Il est fourni avec un câble de 3 ou 10 m
•
Il peut être monté à une distance de 30m en déporté avec du câble
CAN et avec sa propre alimentation locale (non fournis)
LED rouge : Clignote si défaut danger en cours.
LED orange : Clignote si défaut maintenance en cours.
LED verte : Clignote si automate sous tension et application en marche.
Fixe si automate sous tension mais application arrêt.
4.1.1 Câblage terminal IHM
IV.
LE TERMINAL IHM
GS H L L N
+ -
CAN POWER
33
CN18 (REG1)
XV1.1a
XV1.1b
XV1.1c
X21.1
X21.2
