2.4 Procédure de chargement

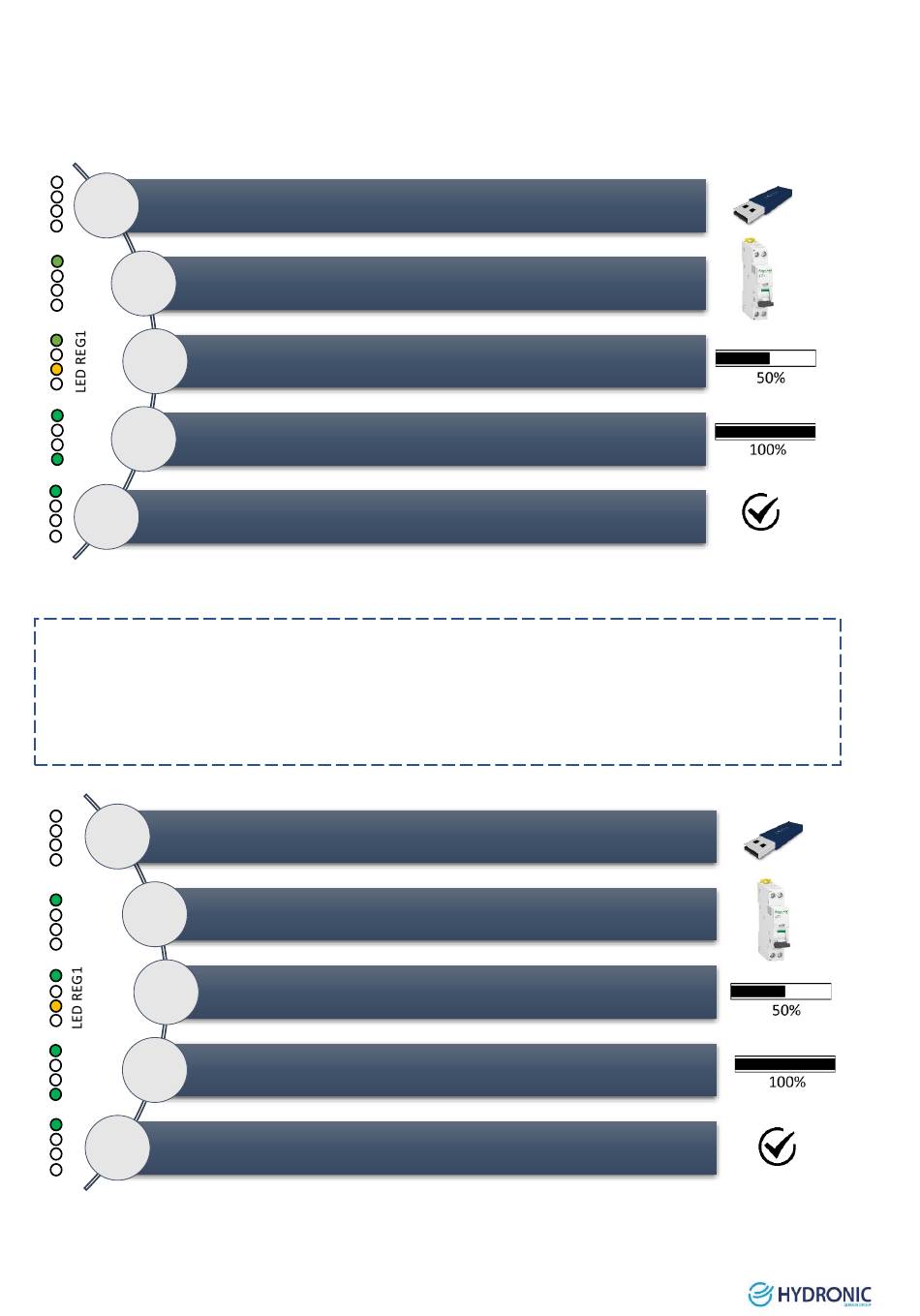

2.4.1 Chargement du BIOS
•
Sur une clé vierge, mettre le fichier Msl596_xx.bin
1
Le contrôleur n'est pas alimenté. Branchez le périphérique USB sur le contrôleur.
2
Mettre sous tension. Le voyant [1] est vert lorsque le contrôleur est sous
tension.
3
Le voyant [3] et le voyant [1] sont allumé en orange et vert fixe pendant le
transfert du programme (Durée du chargement environ 30 secondes).
4
La LED [4] clignote quatre fois et s'allume puis s'éteint.
5
Le transfert global est terminé. Débranchez le périphérique USB du contrôleur.
Couper le courant.
2.4.2 Chargement du programme
✓ Le contrôleur doit être alimenté correctement (pas par un ordinateur avec un câble mini-USB)
✓ Le périphérique USB doit être vide (formatage recommandé en FAT32)
✓ Copier / coller les fichiers sur la clé USB, décompressés et pas dans un dossier.
✓ Un code LED nous informe sur l'état de chargement du programme et sur le fonctionnement de la centrale.
1
Le contrôleur n'est pas alimenté. Branchez le périphérique USB sur le contrôleur.
2
Mettre sous tension. Le voyant [1] est vert lorsque le contrôleur est sous
tension.
3
4
La LED [4] clignote deux fois et s'allume pour confirmer le téléchargement
réussi.
5
5. Le transfert global est terminé. Débranchez le périphérique USB du contrôleur.
Couper puis remettre le courant pour redémarrer l'automate.
[Si un message SYSTEM FAULT (Défaut système) apparaît, il est lié à une temporisation de chien de garde qui s'est produite lors
Le voyant [3] et le voyant [1] sont allumé en orange et vert fixe pendant le
transfert du programme (Durée du chargement environ 5 minutes).
de la mise à jour du bios et dans ce cas, peut être ignoré].
10
