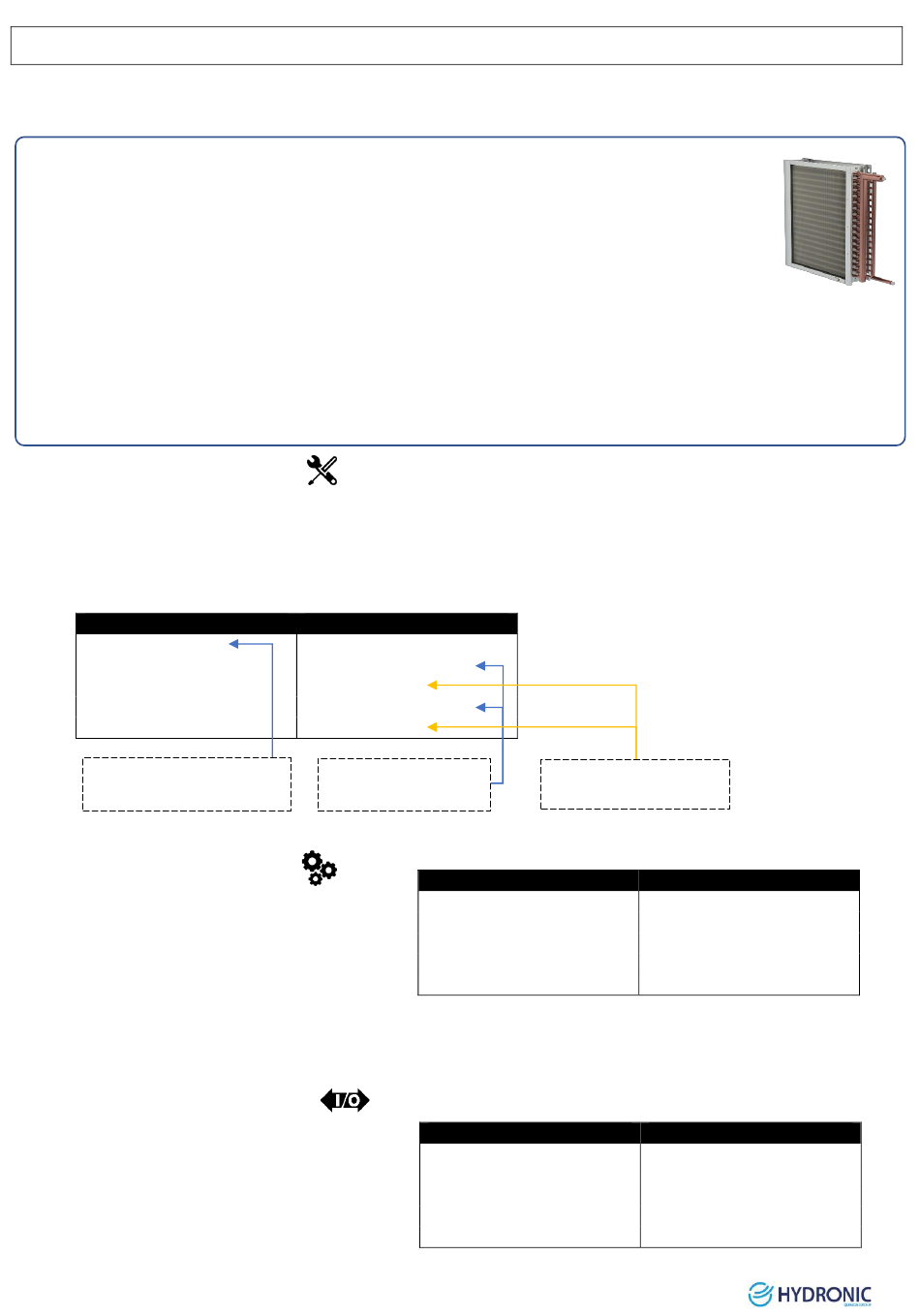

12.1 Batterie hydraulique chaud
Le réchauffement de l'air est possible grâce à une batterie à eau chaude équipée d'un montage vanne (2 ou 3
voies + servo-moteur).
L'action progressive de la vanne est pilotée par un signal 0-10V.
Possibilité de piloter jusqu'à 3 batteries chaudes hydraulique et de définir des seuils pour la mise en route
progressive des batteries. Le seuil d'enclenchement en % correspond à la puissance de l'actionneur par rapport
à la puissance thermique totale de la CTA.
Un débit de fuite de la vanne chaude est activable pour limiter la détection de gel (ouverture progressive vanne chaude jusqu'à 25%
si T°C air neuf ≤ 10°C)
NB compatibilité :
•
Il n'est pas possible de gérer une batterie chaude hydraulique et une batterie de condensation
•
La gestion de la 3ème bat. hydraulique n'est pas compatible avec la batterie électrique avec TRIAC
12.1.1 Configuration batterie chaud
Bat. Hydrau. « C11 »
•
Présence : Permet de déclarer la présence d'une ou deux batteries hydrauliques
•
Bat. 1 ou Bat. 2 : Permet de sélectionner le type de batterie (chaude, froide, mixte)
•
Priorité : Permet de définir la priorité dans la régulation
Bat. Hydrau.
C11
Présence : Non
Déclarer la présence d'une ou
des batteries hydrauliques
12.1.2 Paramétrage batterie chaud
Bat. Hydrau. « P22 »
•
Autorisation débit de fuite autorisation : oui/non
•
Seuil température bas/haut débit de fuite
•
Débit bas/haut débit de fuite
La sécurité est assurée par débit fuite des vannes : fonction activable, ouverture progressive vanne chaude jusqu'à 25% si T°C air
neuf ≤ 10°C. Les débit min/max de fuite des vannes et ajustable ainsi que les températures de démarrage et arrêt.
12.1.3 Entrées/Sorties batterie chaud
Entrées « I11 »
•
Passe à 0 si le thermostat antigel est en défaut
Sorties « O0 »
•
Commande en % d'ouverture de vanne 1
•
Commande en % d'ouverture de vanne 2
XII.
BATTERIES
Bat. Hydrau.
C11
Présence : Oui
Bat. 1 : Chaude
Priorité : 2
Bat. 2 : Chaude
Priorité : 3
Type de batterie (chaude
ou froide ou mixte)
Bat. Hydrau.
Débit de fuite
Autorisation : Non
Entrées/Sorties I11
Défauts
Bat. Préchauf. 0
Bat. élec.
Thermo. antigel 0
73
Définir la priorité pour le
contrôle de la température
P22
Bat. Hydrau.
Débit de fuite
Autorisation : Oui
Seuil [°C] 0
Débit [%] 25
Entrées/Sorties O0
Sorties
Cmd Soufflage
0
Cmd reprise
Cmd vanne 1
Cmd vanne 2
P22
Bas Haut
10
0
0
0
0
0
