3.6 Thermostat change-over
Le thermostat change-over 38-5305-L30 est un thermostat été-hiver qui permet l'inversion de la commande
de la vanne de mélange, dans les installations terminales de climatisation à une seule batterie, en fonction
de la température du fluide détectée en entrée de la vanne. Ce thermostat calibré permet la détection d'un
fluide de refroidissement ayant une température inférieure à 15 ± 4°C, ou d'un fluide de chauffage ayant
une température supérieure à 30 ± 4°C.
L'installation sur le réseau hydraulique est à faire par le client. Le thermostat Change Over installé sur la conduite doit
être intégré dans l'isolation de la conduite hydraulique. Il est positionné sur la conduite d'arrivée d'eau en amont des
vannes.
CARACTERISTIQUES TECHNIQUES
Sortie
Calibrage :
Fixation :
Raccordement électrique :
Type de protection :

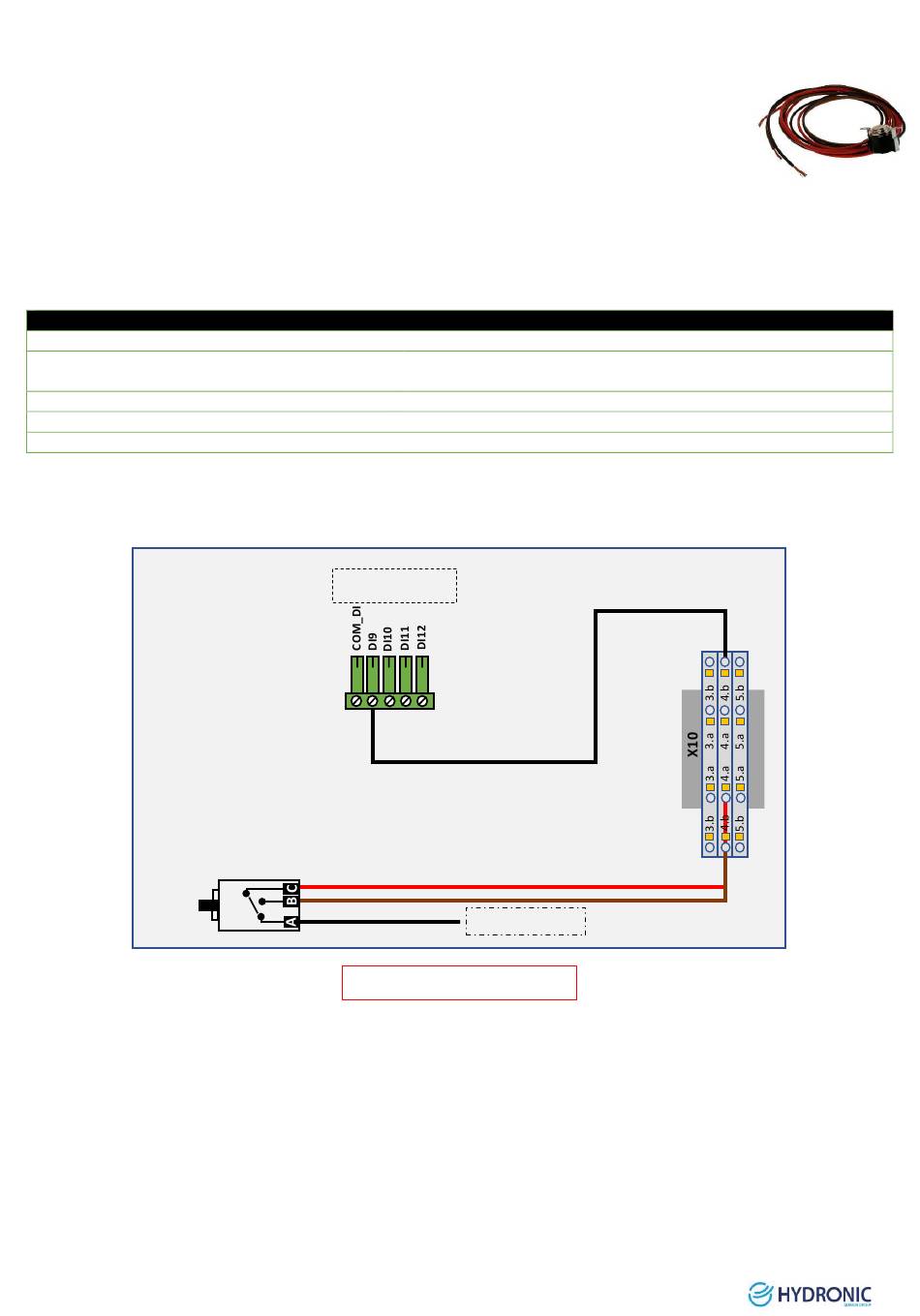

3.6.1 Câblage thermostat change-over
THERMOSTAT CHANGE-OVER
CN12 (REG1)
A = Mode froid
B = Mode chaude
Câblage à réaliser par le client.
Contact inverseur 240 V AC, 3A
-
Contact C-A ouvert 30 ± 4°C
-
Contact C-A fermé 15 ± 4°C
Par ressort sur la tuyauterie
3 fils longueur 1500 mm
IP65
X10.4b
X10.4a
X10.4b
Fil noir non câblé
20
