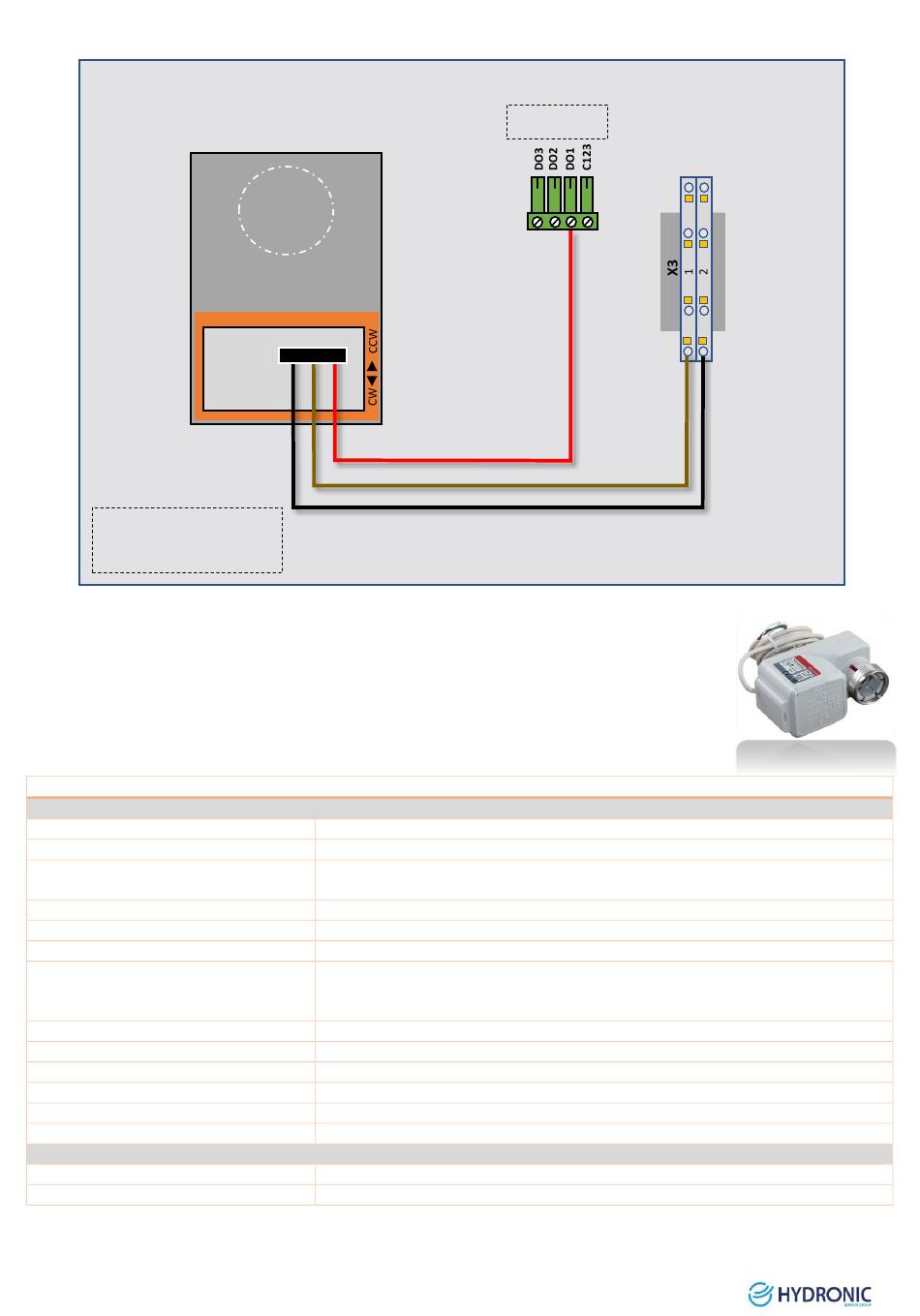

EXTENSION 2 :
Positionner l'interrupteur sur
CW ou CCW pour inverser le
sens de rotation
3.11
Servomoteur vannes
Les moteurs M7410E, conçus pour des applications avec un espace limité, consomment très peu
d'énergie. Leur système électronique garantit un positionnement précis de la vanne. Grâce à
l'absence de fin de course, ils conviennent très bien pour des applications à longue durée de
fonctionnement.
CARACTERISTIQUES GENERALES
Alimentation
Consommation
Signal de commande
Sens de rotation
Course
Temps d'ouverture
Force du clapet
Indice de protection
Isolation
Longueur de câble
Température d'utilisation
Température du fluide dans la vanne
Poids
Coupure
Position du contact (livré d'usine)
Servomoteur 5005N-24-S
5Nm
AC/DC24V
1
2
3
24 Vac + 15 % ...–15 % ; 50/60 Hz
1.8 VA/1.2 W (moteur en fonction) / 0.6 VA/0.2 W (moteur arrêté)
Modulant
(réglable) ; < 0.1 mA
direct / inversé (réglable)
6.5 mm (M7410E5001: 4 mm)
150s (M7410E5001: 95 s) à 50 Hz / 125s (M7410E5001: 80 s) à 60 Hz
180 N (pour vannes DN 15..20)
300 N (pour vannes DN 25..40 et V5825B)
90 N (M7410E5001)
IP 42 conforme à EN 60529
III conforme à EN 60730
1.5 m
0 ... 55 °C
max. 120 °C
0,4 kg
5...24 V max. 100 mA / 24...230 Vac, max. 3(1) A
Contact S1 (fixe) : 17.8 ± 0.2 mm / Contact S2 (ajustable) : 11.7 ± 0.2 mm
CN5 (EXT2)
DO1
X3.1
X3.2
MOTEUR
0...10V,
2...10V
CONTACTS AUXILIAIRES
27
