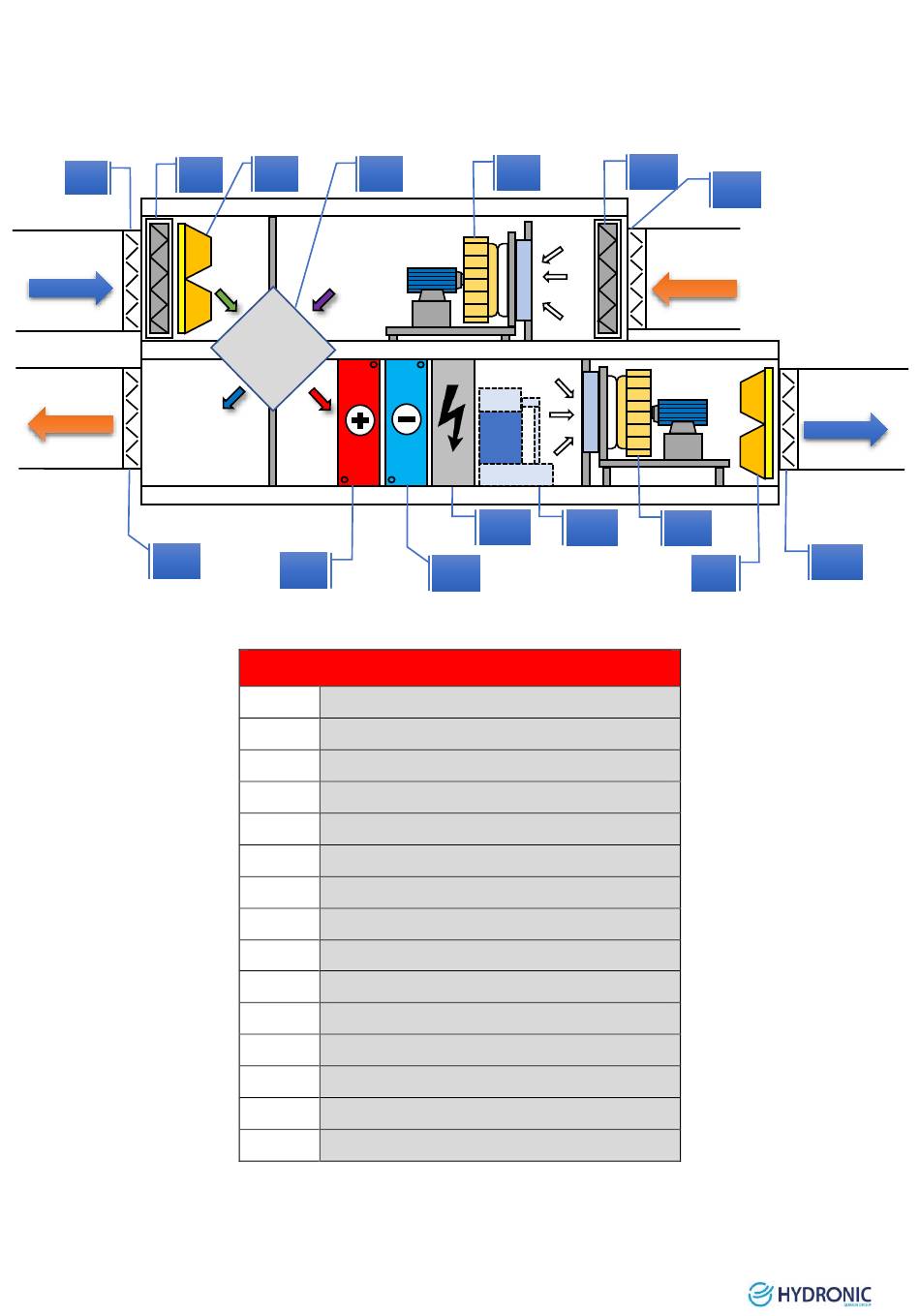

1.2 AXM double-flux avec récupérateur à plaques
2
1
Air neuf
Rejet
15
3
4
5
DESCRIPTION DU MATERIEL
1
Registre isolement air neuf
2
Préfiltre Air-neuf
3
Filtre Air-neuf
Récupérateur d'énergie à plaques
4
5
Batterie hydraulique chaude
6
Batterie hydraulique froide
7
Batterie électrique
8
Humidificateur
9
Ventilateur soufflage
10
Filtre soufflage
11
Registre isolement soufflage
12
Registre isolement reprise
13
Filtre reprise
14
Ventilateur reprise
15
Registre isolement rejet
14
7
8
6
2
13
12
Reprise
Soufflage
9
10
11
