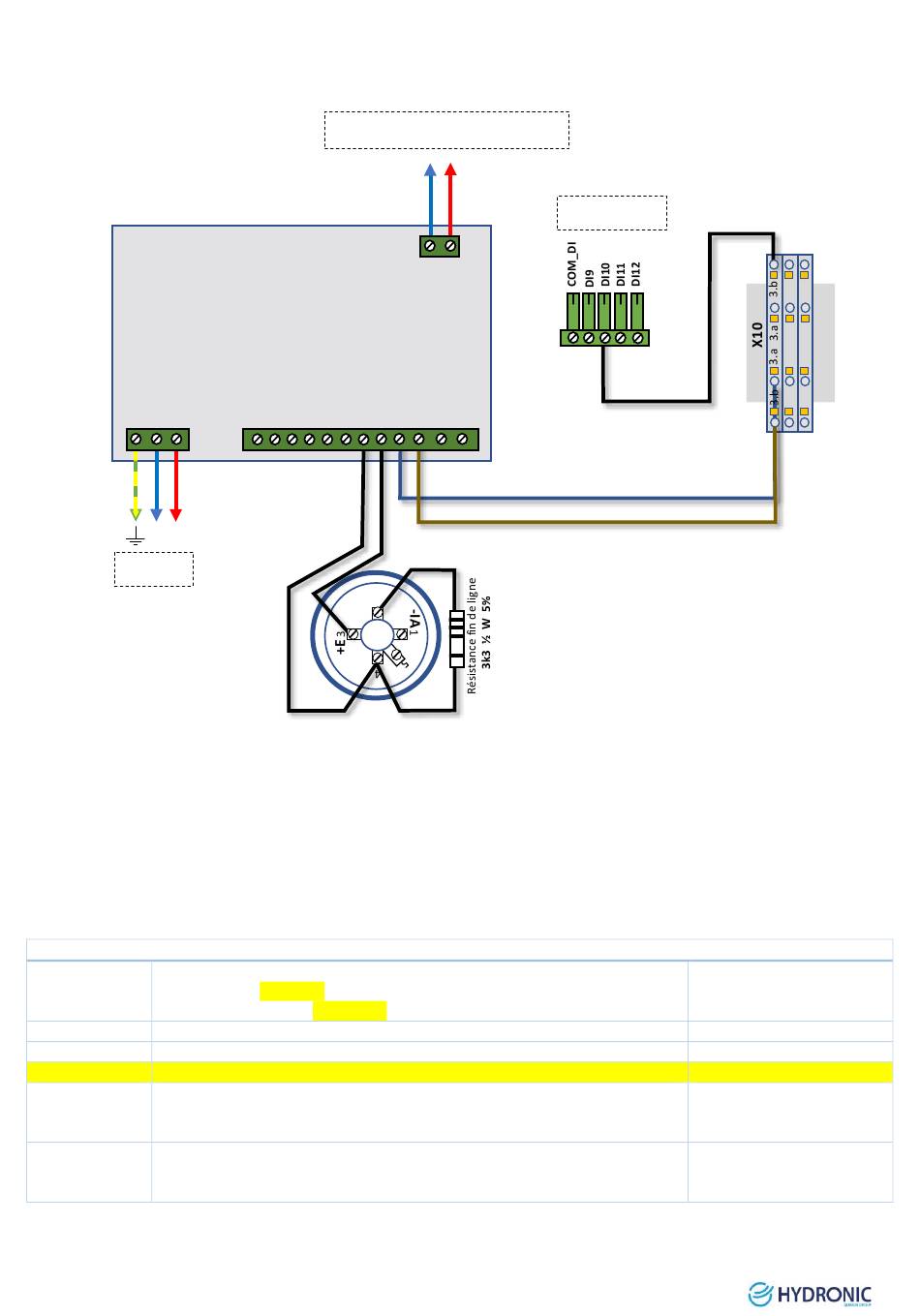

3.13.1 Câblage détecteur autonome déclencheur (DAD) et sonde détection de fumée
DÉTECTEUR AUTONOME DÉCLENCHEUR (DAD)
BR1
1
2
3
N
L
230 Vac
3.14 Sonde humidité
Les sondes de la série DP* température et humidité représentent la dernière version des capteurs CAREL. Elles sont fabriquées pour
le marché HVAC/R résidentiel et industriel léger, avec la qualité qui caractérise les produits CAREL. Elles utilisent des capteurs avec
sortie digitale et présentent un intervalle de température et humidité plus étendu en température que les modèles précédents.
CARACTERISTIQUES
Série DP
Description gamme DP : Sondes actives pour conduite
Alimentation : 8...32Vdc / 12...24 Vac
Sortie sélectionnable : -0.5...1 Vdc/ 4...20 mA
DPDT010000
Température (-20 à 70°C)
DPDT011000
Température (-20 à 70°C) uniquement sortie résistive NTC CAREL
DPDC111000
Température (-10 à 60°C) sortie résistive NTC CAREL et humidité (10...90% Hr)
DPDC110000
Température (-10 à 60°C) et humidité (10...90% Hr)
DPDC210000
Température (-20 à 70°C) et humidité (0...100% Hr)
24 Vac (Si 230Vac non disponible)
BR3
1
BR2
1 2 3 4 5 6 7 8 9 10 11 12
+S
2
_
SONDE DÉTECTION DE FUMEE
CN12 (REG1)
2
X10.3a
X10.3b
31
X10.3b
Série AS
ASDT030000
ASDT011000
ASDC111000
ASDC110000
ASDH100000** (**seule-
ment humidité)
ASDC230000
ASDH200000** (**seule-
ment humidité)
