Capteur pour CTA Extérieur :
CARACTÉRISTIQUES DU CAPTEUR
Surpression admissible
Compatibilité électro-magnétique
Raccordement électrique
Température d'utilisation
Température de stockage

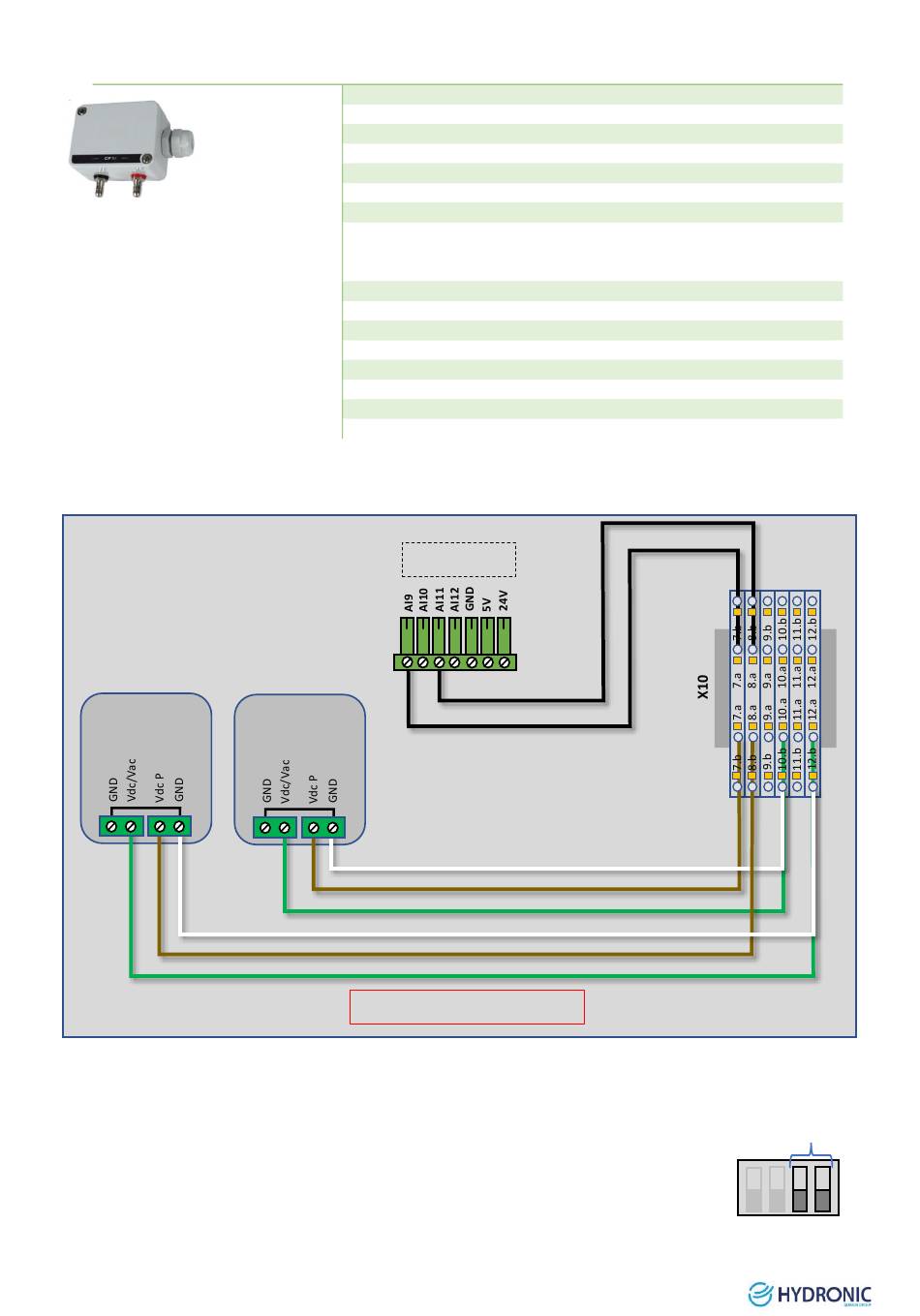

3.3.2 Câblage capteurs de pression en gaine pour CTA extérieur
Pression en
gaine reprise
CPG21
Pour configurer votre appareil, le mettre hors tension, procéder aux réglages souhaites en disposant les interrupteurs (Switch). Une
fois votre capteur configure, le remettre sous tension.
Réglage d'usine :
L'étendue de mesure de la CTA est réglée à 1000 Pa.
Les interrupteurs 3 et 4 des étendues de mesure sont positionner en positon « bas » pour 0 → +1000 Pa.
Gamme
0/+1000 Pa, 0/+2500 Pa et 0/+5000 Pa
Sortie
0-10 V active
Alimentation
24 Vac/Vdc (3fils)
Consommation
2 VA (0-10 V)
Boîtier
ABS IP65 sans afficheur
Étendue de mesure
De 0 à 1000 Pa ; De 0 à 2500 Pa ; De 0 à 5000 Pa
(CP51-VE / CP 51-VI).
De -100 à +1600 Pa (CP 51-PV)
Exactitude
±2% de la pleine échelle
Autozéro
Manuel par bouton poussoir
Type de fluide
Air et gaz neutres
7500 mmH2O
EN 61326
Bornier a vis pour câbles O 1.5 mm2 maxi
De -20 à +50°C
De -30 à +70°C
Pression en
gaine soufflage
CPG11
Câblage à réaliser par le client.
Capteur transmetteur de pression différentielle type CP51
CP 51-VE
CN13 (REG1)
X10.8a
X10.7a
X10.10b (0V)
X10.7a
X10.10a (24V)
X10.12b (0V)
X10.8a
X10.12a (24V)
17
Réglage des étendues
de mesure
1 2 3 4
Switch
