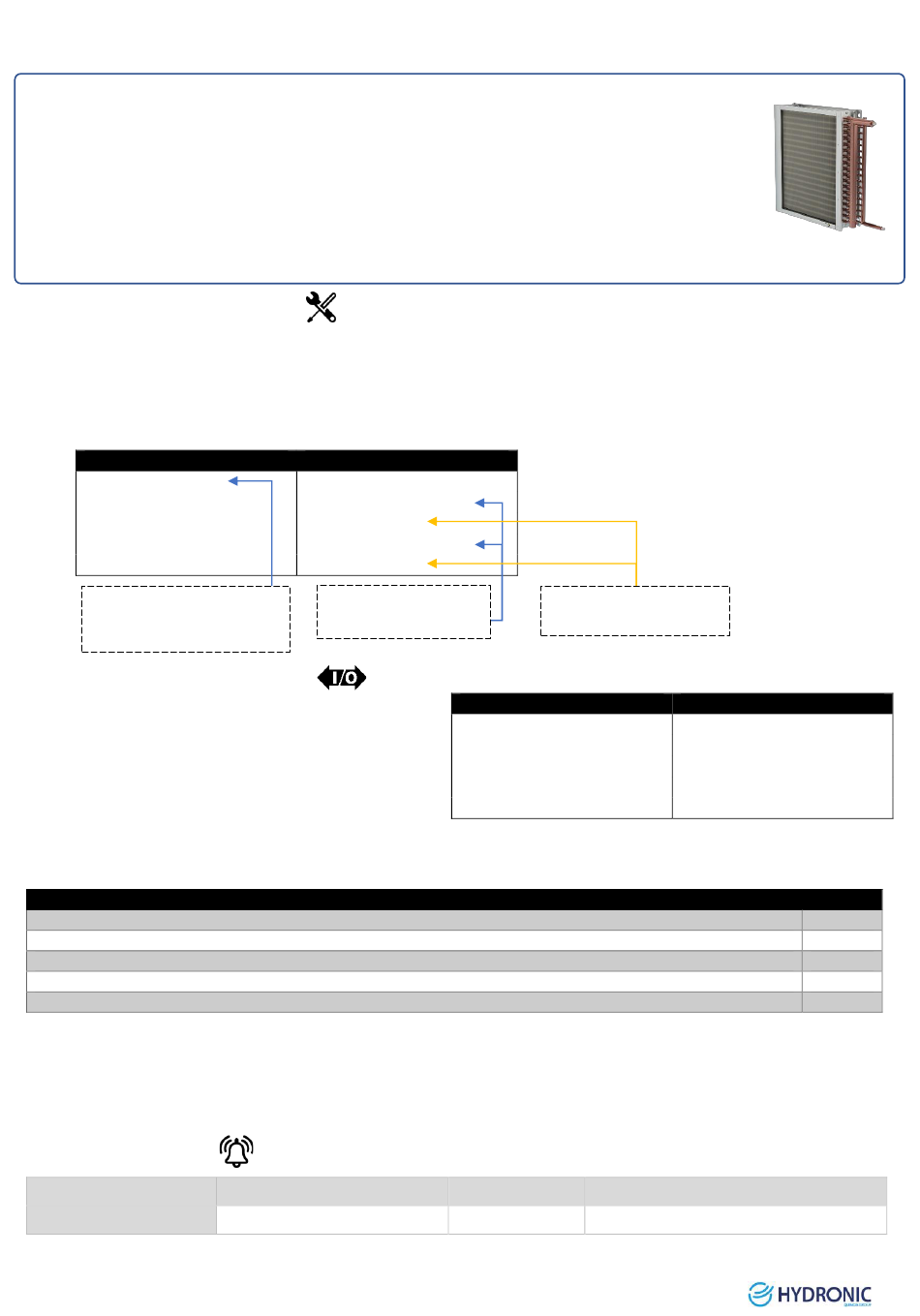

12.2 Batterie hydraulique froide
La batterie froide hydraulique est équipée d'un montage vanne (2 ou 3 voies + servo-moteur).
L'action progressive de la vanne est pilotée par un signal 0-10V.
Possibilité de piloter jusqu'à 2 batteries froides hydrauliques et de définir des seuils pour la mise en route
progressive des batteries. Le seuil d'enclenchement en % correspond à la puissance de l'actionneur par rap-
port à la puissance thermique totale de la CTA.
NB compatibilité : il n'est pas possible de gérer une batterie froide hydraulique et une batterie à détente
directe
12.2.1 Configuration batterie froide
Bat. Hydrau. « C11 »
•
Présence : Permet de déclarer la présence d'une ou deux batteries hydrauliques
•
Bat. 1 ou Bat. 2 : Permet de sélectionner le type de batterie (chaude, froide, mixte)
•
Priorité : Permet de définir la priorité dans la régulation
Bat. Hydrau.
C11
Présence : Non
Déclarer la présence d'une ou
des batteries hydrauliques
12.2.2 Entrées/Sorties batterie froid
Entrées « I11 »
•
Passe à 0 si le thermostat antigel est en défaut
Sorties « O0 »
•
Commande en % d'ouverture de vanne 1
•
Commande en % d'ouverture de vanne 2
12.2.3 GTC
Commande vanne batterie 1 (en %)
Commande vanne batterie 2 (en %)
Défaut gel batterie (0=enclenchement thermostat antigel)
Demande chaud=1 ; froid=2 ; rien=0
Demande générale du mode froid (en %)
12.2.4 Schéma électrique
(Voir page 28 « Câblage servomoteur vannes »)
12.2.5 Liste des alarmes
Nom de l'alarme
Bat. Hydrau.
C11
Présence : Oui
Bat. 1 : Froide
Priorité : 2
Bat. 2 : Froide
Priorité : 3
Type de batterie (chaude
ou froide ou mixte)
Entrées/Sorties I11
Défauts
Bat. Préchauf. 0
Bat. élec.
Thermo. antigel 0
Liste des variables GTC Batterie hydraulique froid
Description
75
Définir la priorité pour le
contrôle de la température
0
Importance
Eléments à vérifier si défaut incohérent
Entrées/Sorties O0
Sorties
Cmd Soufflage
0
Cmd reprise
0
Cmd vanne 1
0
Cmd vanne 2
0
9012
9014
9037
9460
9605
