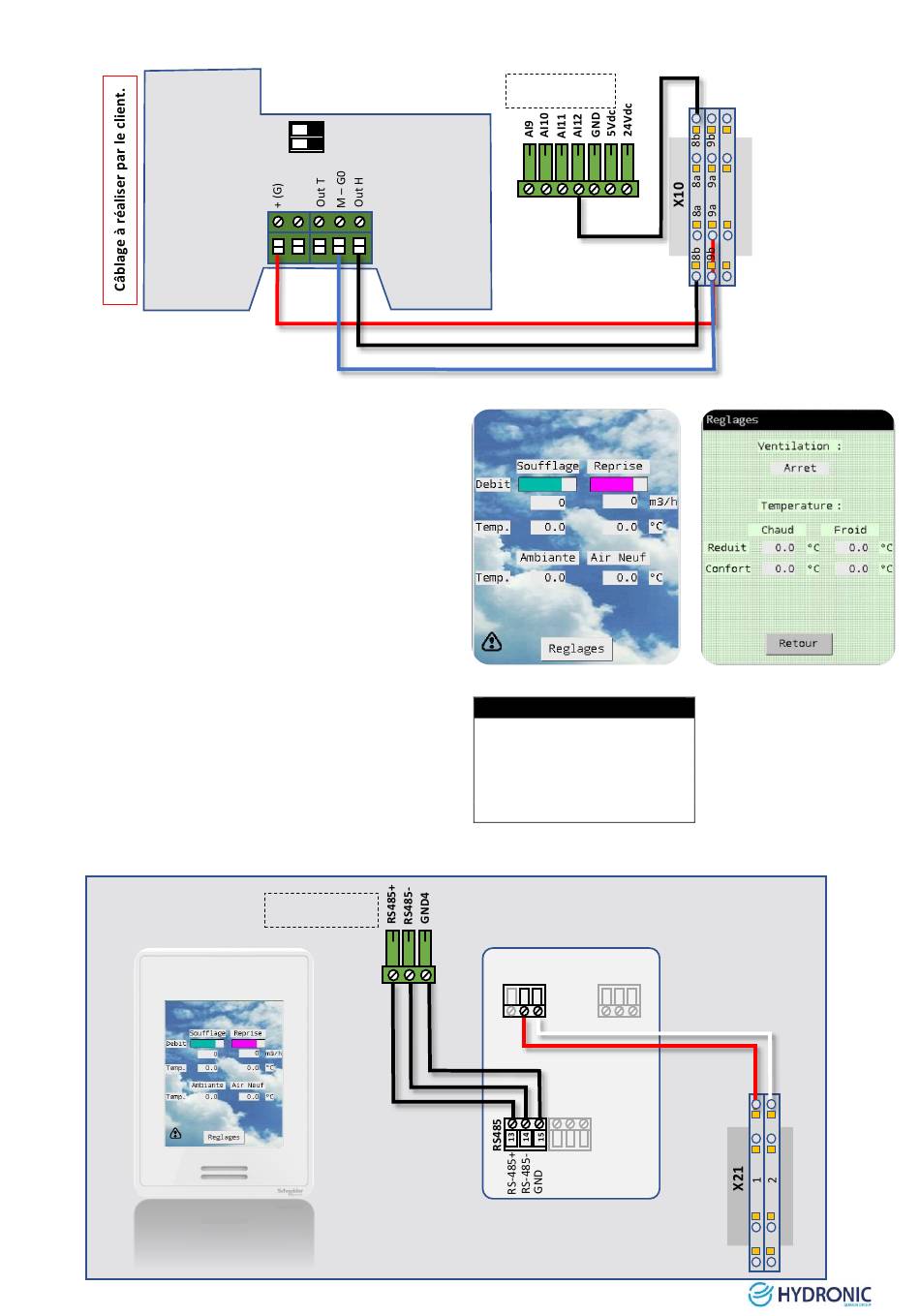

3.14.1 Câblage sonde humidité
DPDC111000
3.15 Terminal ambiant
Le terminal ambiant permet de visualiser les débits et tempéra-
tures mesurés. Le triangle de signalisation indique qu'une alarme
est présente.
L'écran « Réglages » permet de changer le mode de ventilation :
Arrêt, Eco, Confort ou Boost et de modifier la consigne de tempé-
rature si régulation en ambiance. Si régulation en température
soufflage ou reprise, la consigne en température n'est pas modi-
fiable depuis le terminal.
2 terminaux sont disponibles, l'un avec uniquement la sonde
d'ambiance, l'autre avec sonde d'ambiance et détecteur de pré-
sence.
Pour déclarer le terminal ambiant : « C15 »
•
« Oui » Permet de déclarer le terminal ambiant
•
« Type » Permet de déclarer le type de connexion
(Câblée / Modbus / les deux)
3.15.1 Câblage terminal ambiant
Prévoir sa propre alimentation (non fournie) au-delà de 30m.
OFF
OFF
CN19 (REG)
CN13 (REG1)
X10.8b
X10.9a
X10.8b
X10.9b
Sondes temp.
C15
Ambiante : Oui
Type
: Modbus
24B ~/=
24Vac/dc
N.C.
4 5 6
N.C.
32
