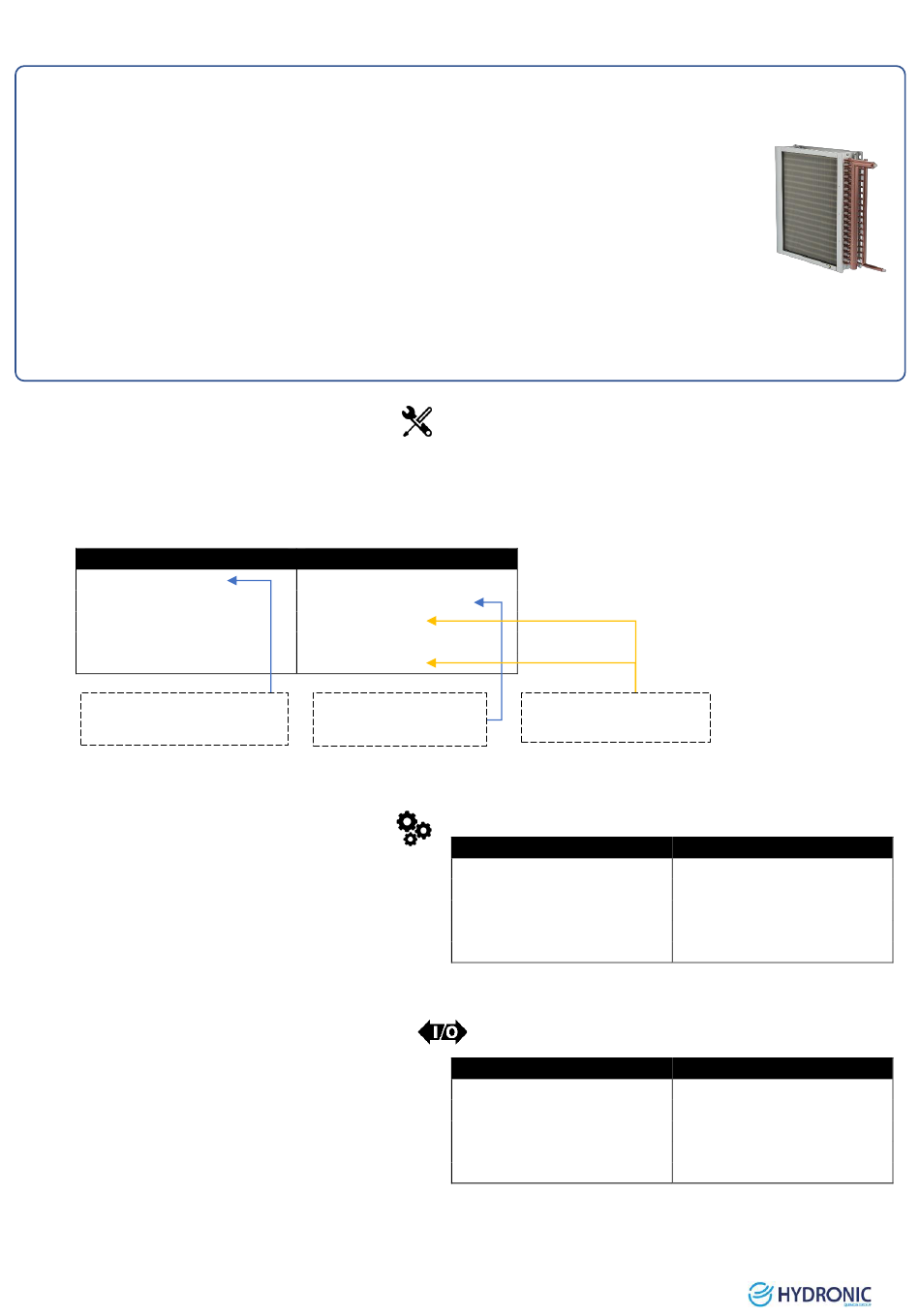

12.3 Batterie mixte hydraulique chaud/froid
Batterie mixte (mode chaud ou froid) équipée d'un montage vanne et d'un thermostat permettant de détecter la température du
réseau d'eau (sonde change-over). La sonde a deux seuils enclenchement 15°C (chaud-->froid) et 30°C (froid-->chaud) non paramé-
trables.
La régulation pilote seulement 1 batterie mixte (chaude/froide)
La sonde change-over revoie un message d'erreur si la température d'eau n'est pas cohérente avec la de-
mande de chaud ou de froid.
L'ouverture progressive de la vanne est pilotée par un signal 0-10V et sera conditionné au retour de la sonde
changer-over.
Un débit de fuite de la vanne est activable pour limiter la détection de gel (ouverture progressive vanne chaude jusqu'à 25% si T°C
air neuf ≤ 10°C)
NB compatibilité : il n'est pas possible de gérer une batterie mixte hydraulique et une batterie DX (chaud, froid ou mixte)
12.3.1 Configuration batterie mixte chaud/froid
Bat. Hydrau. « C11 »
•
Présence : Permet de déclarer la présence d'une ou deux batteries hydrauliques
•
Bat. 1 ou Bat. 2 : Permet de sélectionner le type de batterie (chaude, froide, mixte)
•
Priorité : Permet de définir la priorité dans la régulation
Bat. Hydrau.
C11
Présence : Non
Déclarer la présence d'une ou
des batteries hydrauliques
12.3.2 Paramétrage batterie mixte chaud/froid
Bat. Hydrau. « P22 »
•
Autorisation débit de fuite autorisation : oui/non
•
Seuil température bas/haut débit de fuite
•
Débit bas/haut débit de fuite
12.3.3 Entrées/Sorties batterie mixte chaud/froid
Entrées « I8 »
•
Passe à 1 si batterie mixte en demande
(1 = mode chaude ; 0 = mode froid)
Sorties « O0 »
•
Commande en % d'ouverture de vanne 1
•
Commande en % d'ouverture de vanne 2
Bat. Hydrau.
C11
Présence : Oui
Bat. 1 : Mixte
Priorité : 2
Bat. 2 :
Priorité : 3
Type de batterie (chaude
ou froide ou mixte)
Bat. Hydrau.
Débit de fuite
Autorisation : Non
Entrées/Sorties I8
Entrées
Mode bat. mixte 0
Cmd distante
Délest. élec.
76
Définir la priorité pour le
contrôle de la température
P22
Bat. Hydrau.
Débit de fuite
Autorisation : Oui
Seuil [°C] 0
Débit [%] 25
Entrées/Sorties O0
Sorties
Cmd Soufflage
0
Cmd reprise
0
Cmd vanne 1
Cmd vanne 2
P22
Bas Haut
10
0
0
0
0
0
