IMPORTANT : Avant de commencer le montage, il est impératif de vérifier
quelle des deux châpes il faut utiliser (voir plans de montage des deux
pages précédentes). Le filetage de la châpe est pourvu d'une couche spéciale
qui collera fortement 30 minutes après avoir vissé la châpe dans la contre-
plaque, c'est-à-dire qu'on ne peut plus dévisser la châpe. Ceci évite
à la châpe de changer de position plus tard, ce qui pourrait affecter le bon
fonctionnement du RTS.
46,5
Ill. 5
30
2
5
6

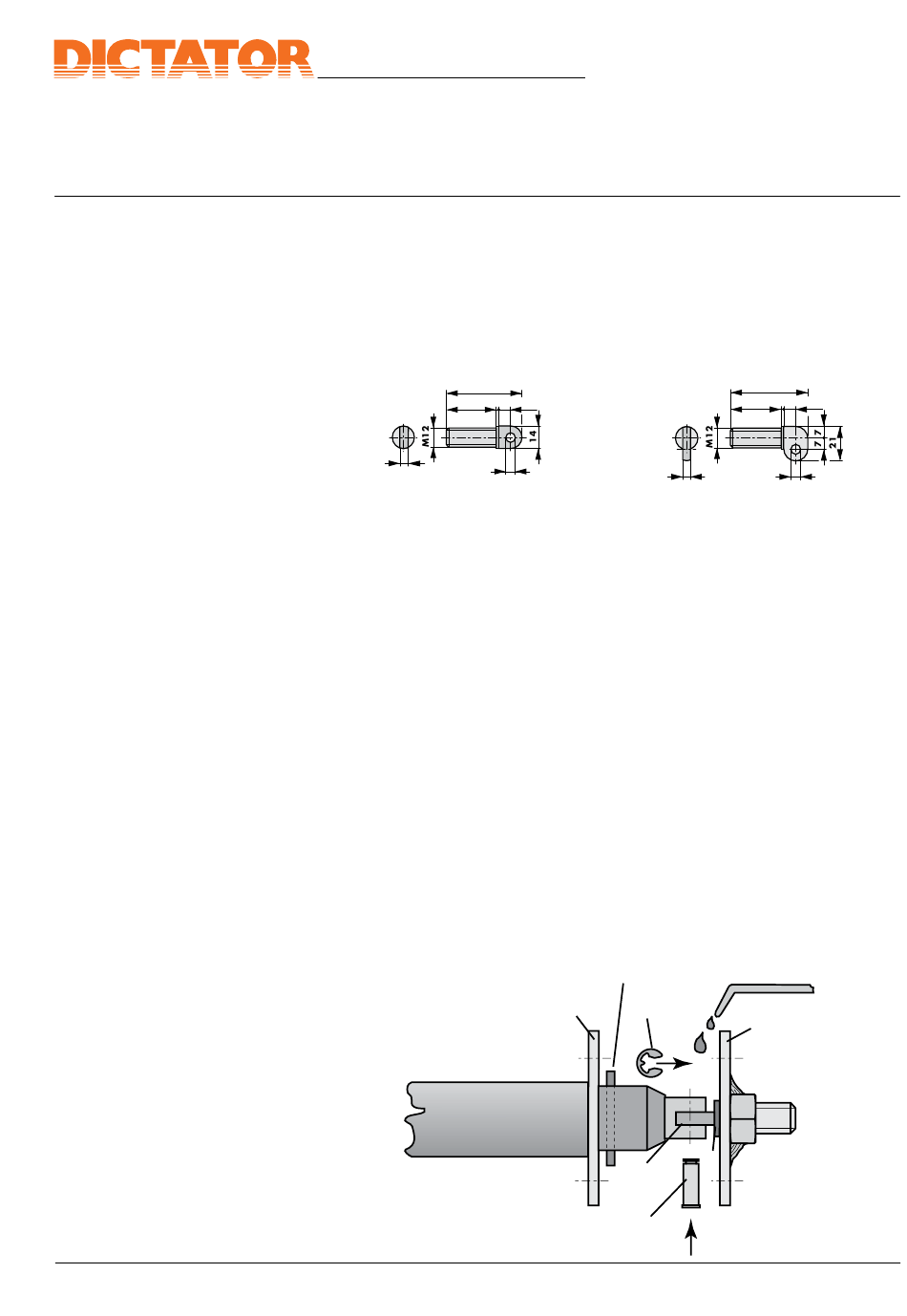

Chape A - tout droite - pour des
portes avec paumelles normales
Ensuite le montage est réalisé comme suit :
1) Déterminer où le ferme-porte RTS sera installé dans la porte :
- portes en acier : normalement il est logé dans la traverse en haut ou en bas
- portes en aluminium : normalement il est logé dans la traverse en bas
- portes en bois : type RTS v : normalement à mi-hauteur entre les paumelles
type RTS t/u : en haut ou en bas de la porte
2) Préparer la porte et l'huisserie pour le montage du ferme-porte RTS
et de la contre-plaque
Les cotes exactes des perçages se trouvent dans ill. 1 à la page 02.028.00. Si
l'épaisseur du matériel de la porte ou de l'huisserie est insuffisante pour fixer
les plaques, il faut prévoir des plaques de renforcement ou insérer des douilles
taraudée dans le profilé.
Il faut s'assurer que la plaque de montage du RTS
sont fixées exactement à la même hauteur et s'opposantes quand la porte est
fermée (pas décalées latéralement).
Ferme-porte tubulaire RTS long
Ill. 6
7,5
5
Chape B - à l'œil angulaire -
seulement pour des portes avec
des paumelles avec boulons à
œillet
.
Notice de montage
46,5
30
2
7,5
6
et la contre-plaque
Lubrifier l'axe
Ill. 7
Page 02.031.00
