Portes en aluminium et
acier
Ill. 2
Portes en feuillure en
bois
Ill. 3
© DICTATOR Technik GmbH • Gutenbergstr. 9 • 86356 Neusäß • Allemagne
Tel. +49(0)821-24673-0 • Fax +49(0)821-24673-90 • E-mail info@dictator.de • 1113

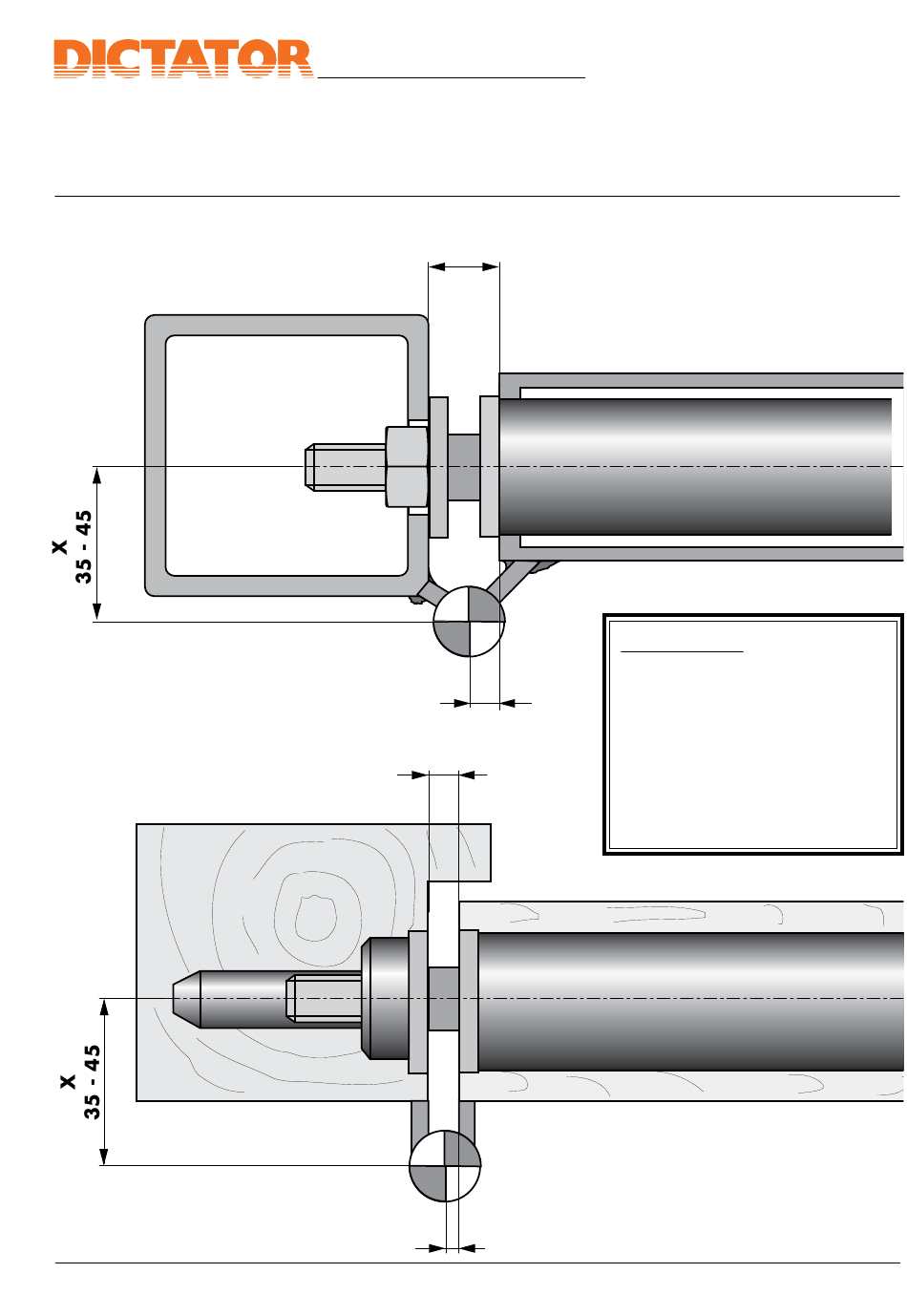

Montage du ferme-porte RTS
Cotes de montage à observer
W
10 - 20
2 - 15
w
2 - 12
Y
2 - 15

Ferme-porte tubulaire RTS long

Important: Dans les deux types
de montage décrits sur cette page
il faut toujours utiliser la chape
droite A.
ATTENTION:
Y
Veuillez respecter
impérativement les cotes W, X
et Y, sinon l'angle d'ouverture,
l'à-coup final et la fonction de
fermeture ne donneront pas
satisfaction !
En cas de questions contactez
notre service de conseil.
Notice de montage
(Echelle RTS 1:1)
Page 02.029.00
