Centrale RZ-24
4a) Choisir le lieu
d'installation
4b) Ouvrir le carter
Page 07.021.8
4. Montage de la centrale RZ-24
La centrale RZ-24 est l'alimentation avec dispositif de déclenchement
intégré du système de blocage DICTATOR sur des portes coupe-feu, des
trappes pare-fumée etc. aussi pour des zones
Utilisant la RZ-24 il est impératif de respecter en plus des directives pour
des secteurs antidéflagrants aussi les directives de l'homologation générale
de type Z-6.500-2443.
La centrale RZ-24 elle-même n'est pas protégée contre les explosions et
à cause de cela il faut la monter en dehors de la zone an-
tidéflagrante.
Choisissant le lieu de montage, veuillez faire attention à ce que
- les indications sur le couvercle du carter sont bien visibles,
- les boutons sont bien accessibles,
- l'avertissement de l'avertisseur s'entend bien.
Il faut aussi faire attention au type de protection dont le carter aura besoin
au lieu de montage.
Le carter de la centrale RZ-24 se fournit avec 4 perçages à filetage M16
pour les presse-étoupes IP 64 inclus. Quand on les utilise, tout le carter
aura le type de protection IP 64 (pouvu que les presse-étoupes montrent
après le montage vers le bas !).
IMPORTANT : Aprés le montage il faut fermer les entrées de câbles ne
pas utilisées correctement selon le type de protection (bouchon presse-
étoupe) !
Pour ouvrir le carter on tourne cha-
que des 4 vis à ressort (1) par env.
90° en sens invers horaire.
Maintenant on peut ouvrir le
couvercle à droite (son côté droit
(2) est fixé au carter).
ATTENTION : Ouvrant le couver-
cle, faire attention de ne pas en-
dommager la feuille de connexion
(3) entre le carter et le couvercle et
le câble plat (4) (menant au clavier
sensitif) (voir l'illustration 2 à la
page suivante).
© DICTATOR Technik GmbH • Gutenbergstr. 9 • 86356 Neusäß • Allemagne
Tel. +49(0)821-24673-0 • Fax +49(0)821-24673-90 • E-mail info@dictator.de • 20210209
à atmosphére explosive.
(1)
(1)

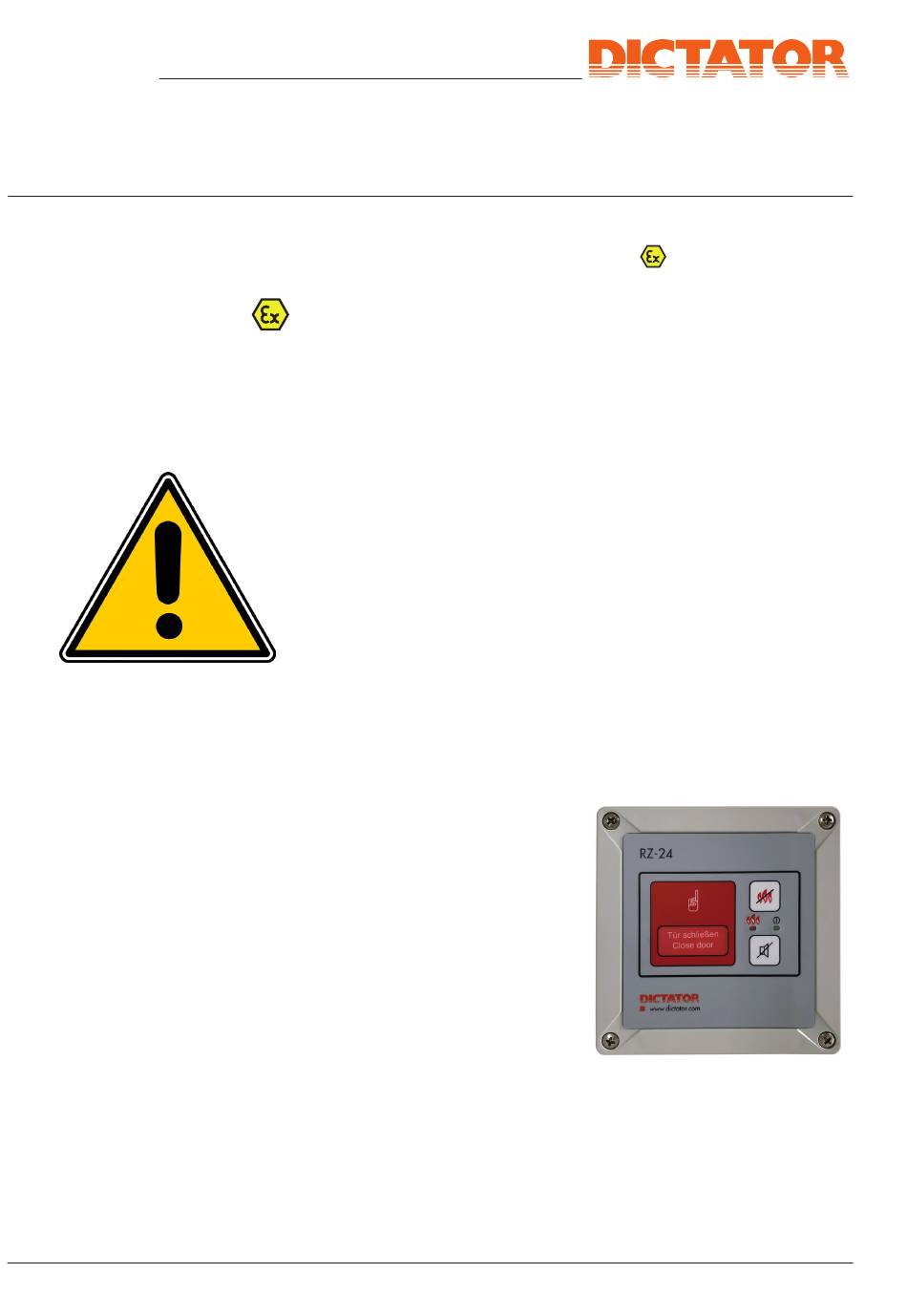

Ill. 1 : Carter de la centrale RZ-24
