Notice de montage
Ferme-porte tubulaire RTS long
Montage sur des portes
de clôtures avec des
paumelles avec boulons
à œillet
Ill. 4
Page 02.030.00

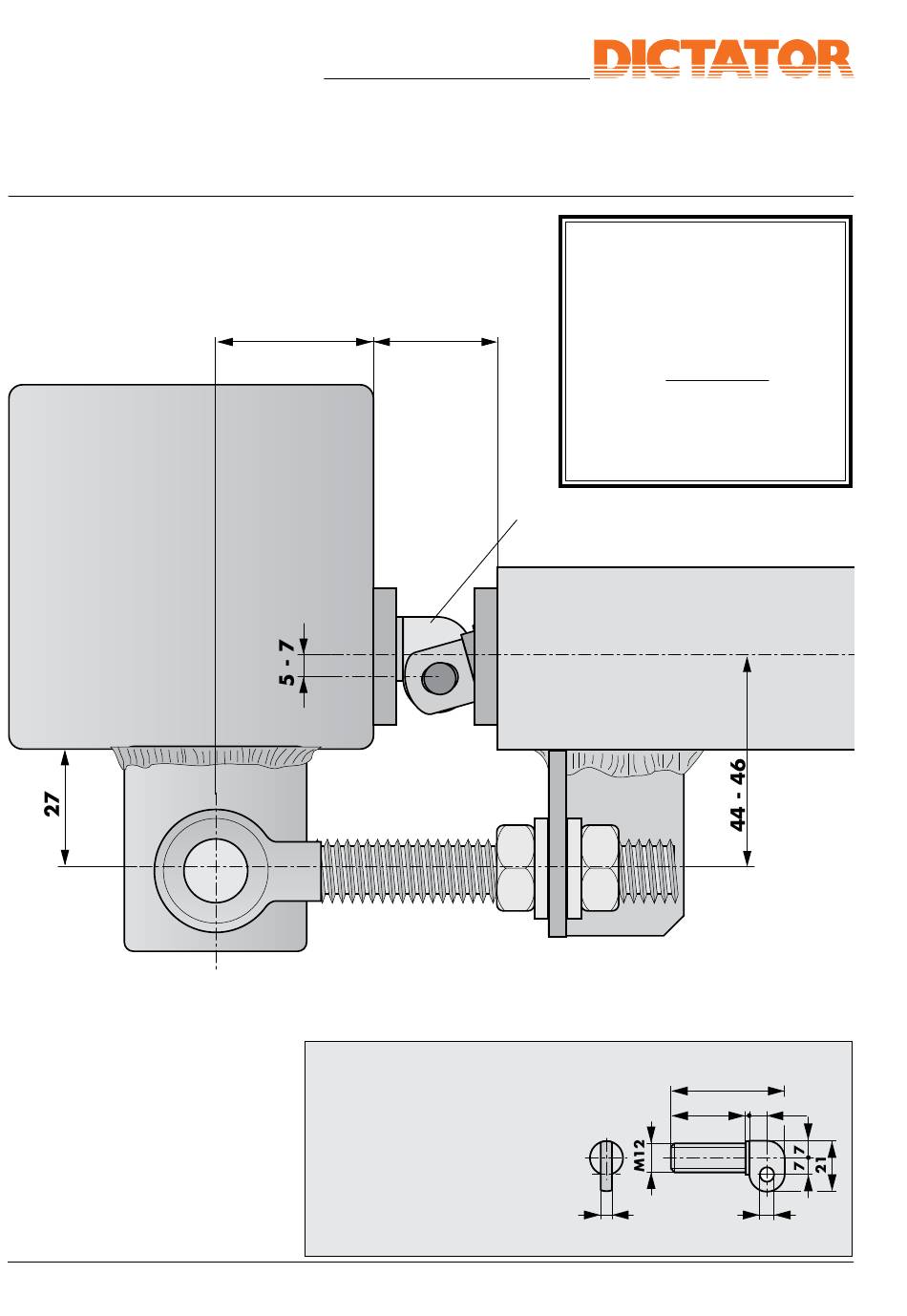

Montage du ferme-porte RTS
Cotes de montage à observer (continué)
max. 35
30 - 35
mportant: pour portes avec
I
des paumelles avec boulons à
œillet il ne faut utiliser que la
chape à l'œil angulaire
type B (voir ill. à côté).
© DICTATOR Technik GmbH • Gutenbergstr. 9 • 86356 Neusäß • Allemagne
Tel. +49(0)821-24673-0 • Fax +49(0)821-24673-90 • E-mail info@dictator.de • 1113
ATTENTION: angle maxi
d'ouverture pour portes avec
des paumelles avec boulons à
œillet : 90 - 110°
Il faut absolument
monter une butée dans
la position ouverte de
la porte pour prévenir
l'endommagement de
l'articulation.
Chape à l'œil angulaire type B
5
46,5
30
2
7,5
6
Ill. 6
