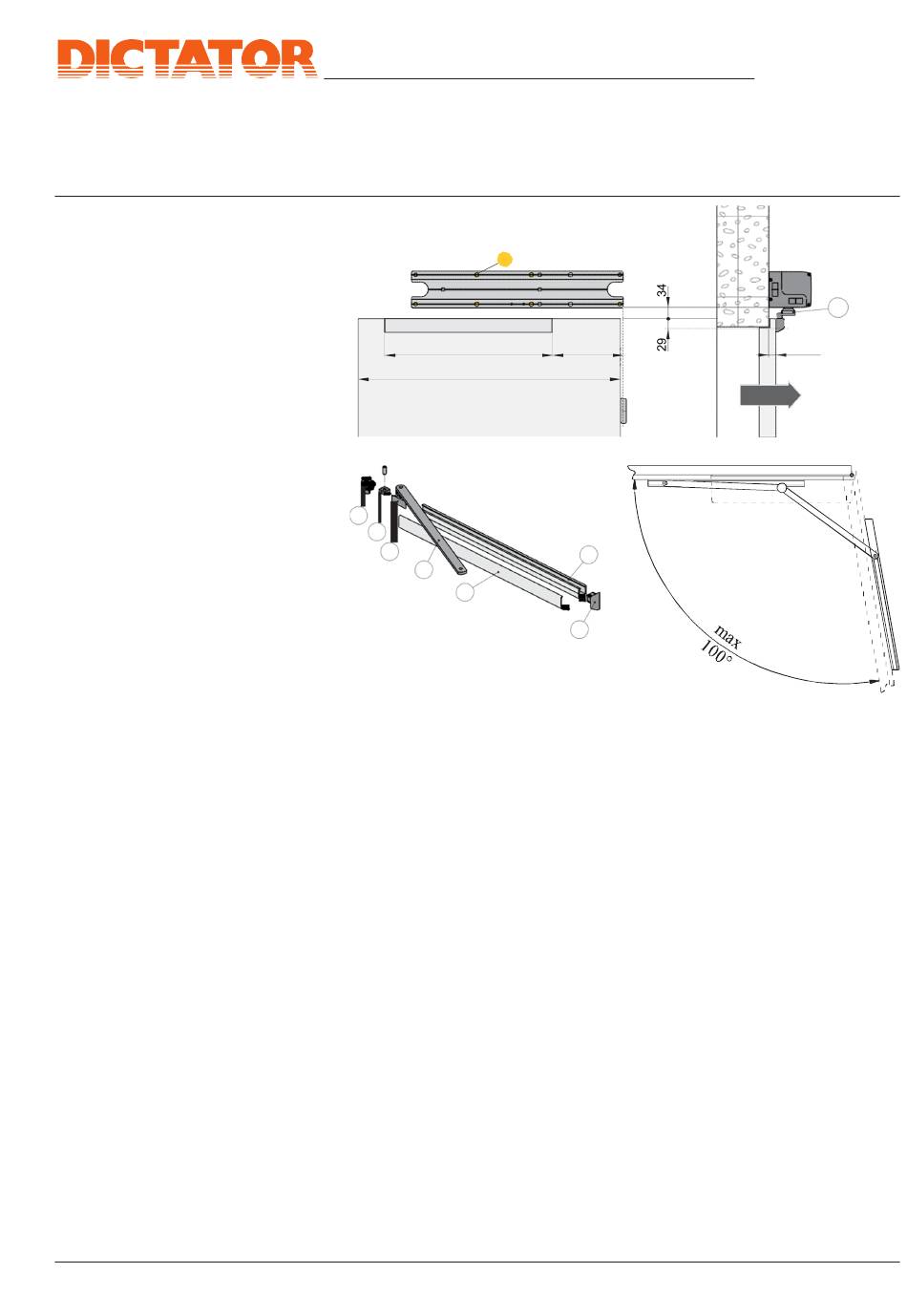

VII. Montage avec bras coulissant SBS
© DICTATOR Technik GmbH • Gutenbergstr. 9 • 86356 Neusäß • Allemagne
Tel. +49(0)821-24673-0 • Fax +49(0)821-24673-90 • E-mail info@dictator.de • 20210315
P x8
500
min 650
F
G
B
C
E
Utiliser le bras coulissant SBS pour les portes qui s'ouvrent vers l'intér-
ieur (vu du côté de la motorisation).
• Retirer le boîtier et fixer la motorisation au mur aux points indiqués
(P) de façon à ce qu'elle soit stable et horizontale, en respectant
les dimensions indiquées sur la figure : se référer à l'axe des pau-
melles.
• Percer le guide [A] et le fixer à la porte.
• Insérer le patin [B] du bras coulissant dans le guide [A]. Fixer le
bras [C] à la motorisation, en s'assurant qu'il s'engage dans le
siège du support de bras [D].
• Insérer le couvercle [E] et les deux embouts [F].
• Régler l'arrêt intérieur [G] sur la position appropriée.
Manuel technique
150
OPENING
A
F
DICTAMAT SPR
D
max. 45
Page 04.051.11
