4.2
Conception

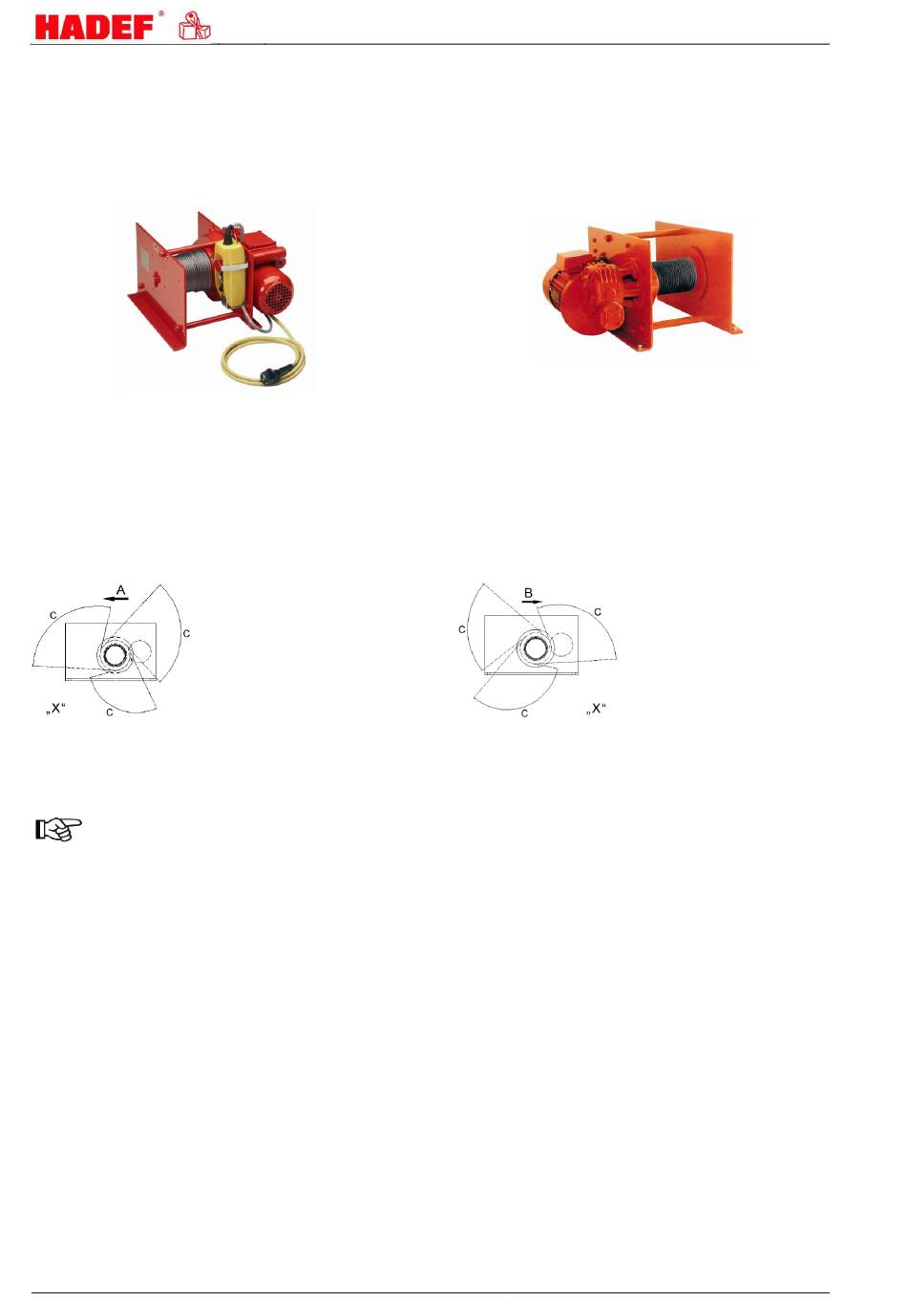

Les treuils HADEF sont prévus pour une utilisation à poste fixe et sont fixés au moyen de trous sur le
châssis. Le treuil est en acier. Les flasques sont reliés par des tiges filetées et des tubes d'espacements. Le
tambour est au milieu des deux flasques et permet un enroulement quasiment dans toutes les directions. Le
montage peut se faire dans tous les sens, mais il est impératif de garder l'axe du tambour horizontal.
1-Phase- Monophasé
Sens d'enroulement du câble
4.2.1
Pour les treuils avec un tambour lisse, une sortie de câble est possible dans les deux directions.
Pour un changement de sens d'enroulement, il est impératif de modifier la commande électrique du treuil.
Pour les treuils avec tambour rainuré et treuils avec limiteur de charge (en série à partir de 1000kg), le sens
d'enroulement recommandé ou standard (sens A) doit être respecté.
Le standard usine est le sens d'enroulement "A".
Sens d'enroulement A
Pour les treuils avec tambour rainuré, le sens d'enroulement est donné par le rainurage du tambour.
Les treuils à partir d'une capacité de 250kg sont disponibles, en option, avec un déblocage à vide du
tambour. Cela permet, lors d'un tirage horizontal, de tirer rapidement le câble à la main du treuil (uniquement
hors charge).
!
REMARQUE
Dans le cas d'un tambour rainuré, le sens d'enroulement ne peux être modifié par la suite.
Description fonctionnelle
4.3
En actionnant les boutons de boîtier de commande, le treuil est mis en mouvement. Le frein électrique
intégré au moteur retient automatiquement la charge dés que les boutons de commande sont relâchés.
4.4
Composants importants
Standard triphasé moteur
Moteur standard AC à 125 -2000 kg capacité de charge.
Réducteur
▫
125 kg Réducteur à vis sans fin
▫
250-3200 kg Réducteur à vis sans fin et étage de réduction supplémentaire
Pour les réducteur des treuils à partir de 1000 kg, il est nécessaire, avant la mise en service, de remplacer la
vis de fermeture par la vis d'évent livré avec le treuil dans une pochette plastique.
Fins de course à cames
▫
Obligatoire pour une utilisation en levage.
▫
Possible pour une utilisation en halage, en option.
8
3-Phases- Triphasé
Sens d'enroulement B
5.52.288.00.02.06
