Installation instructions, accessories
Volvo Car Corporation Gothenburg, Sweden
N°
N°
Version
Version
d'instructions
d'instructions
31324634
31324634
1.0
1.0
Équipement
Équipement
IMG-345497
IMG-345497
IMG-348782
IMG-348782
© Volvo Car Corporation
N° de pièce
N° de pièce
31414859, 31373184
31414859, 31373184

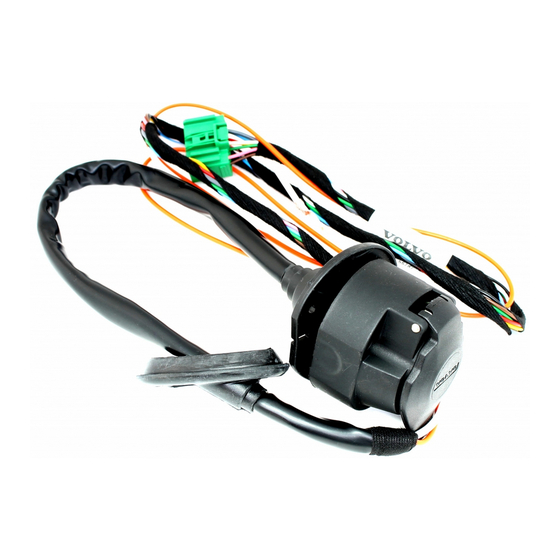

Crochet d'attelage, câblage, 13 broches
Crochet d'attelage, câblage, 13 broches
IMG-239664
IMG-239664
Crochet d'attelage, câblage, 13 broches- 31324634 - V1.0
Page 1 / 27
Publicité
Manuels Connexes pour Volvo 31414859
Sommaire des Matières pour Volvo 31414859
- Page 1 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden N° N° Version Version N° de pièce N° de pièce d'instructions d'instructions 31324634 31324634 31414859, 31373184 31414859, 31373184 Crochet d'attelage, câblage, 13 broches Crochet d'attelage, câblage, 13 broches Équipement Équipement IMG-345497 IMG-345497...
- Page 2 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden INTRODUCTION Lire toute la notice avant de commencer l'installation. Les notes et les textes de mise en garde sont là pour votre sécurité et pour réduire le risque de détérioration lors de l'installation.
- Page 3 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Concerne le modèle S60 IMG-339894 IMG-340180 © Volvo Car Corporation Crochet d'attelage, câblage, 13 broches- 31324634 - V1.0 Page 3 / 27...
- Page 4 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Avec un levier, dégager avec précaution les couvercles et déposer les vis. IMG-340028 Déposez le panneau. IMG-339896 © Volvo Car Corporation Crochet d'attelage, câblage, 13 broches- 31324634 - V1.0 Page 4 / 27...
- Page 5 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden IMG-340029 IMG-340229 © Volvo Car Corporation Crochet d'attelage, câblage, 13 broches- 31324634 - V1.0 Page 5 / 27...
- Page 6 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Déposer la traversée en caoutchouc de la partie arrière. Elle ne sera pas réutilisée. IMG-340231 Sortir le câblage d'attelage du kit et introduire le connecteur dans le trou de la partie arrière.
- Page 7 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Ajuster la longueur du câble depuis le contact jusqu'à la traversée en caoutchouc comme le montre la figure. Enfoncer la traversée en caoutchouc dans la partie arrière. Poser le contact avec les vis et les écrous fournis avec le kit.
- Page 8 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden IMG-361557 Sortez la vis de masse du kit, puis fixez le câble de masse au point de masse du côté gauche de la traverse arrière. Serrez la vis au couple de: 10 Nm (7.5 lbf.ft.).
- Page 9 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Insérez le connecteur. IMG-361564 Fixer le faisceau de câbles au faisceau de câbles en place à l'aide d'un lien fourni avec le kit. IMG-361566 © Volvo Car Corporation Crochet d'attelage, câblage, 13 broches- 31324634 - V1.0...
- Page 10 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Oter le couvercle. IMG-340109 Libérer les crochets de blocage des deux côtés du porte-fusible, rabattre ce dernier et le placer sur le plancher. IMG-340267 © Volvo Car Corporation Crochet d'attelage, câblage, 13 broches- 31324634 - V1.0...
- Page 11 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Pincer ensemble les branches du verrouillage du porte-fusible et le tirer vers le haut. IMG-340349 Forcez délicatement avec un levier entre les parties avant et arrière du porte-fusibles, de manière à déplacer la partie avant noire légèrement vers le côté.
- Page 12 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden IMG-347025 Remettez le porte-fusibles. IMG-340268 © Volvo Car Corporation Crochet d'attelage, câblage, 13 broches- 31324634 - V1.0 Page 12 / 27...
- Page 13 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Mettre un fusible de 15 A dans la prise F4. IMG-340271 IMG-340052 © Volvo Car Corporation Crochet d'attelage, câblage, 13 broches- 31324634 - V1.0 Page 13 / 27...
- Page 14 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Concerne uniquement les crochets amovibles IMG-361612 Scier les coins du panneau dans l'ouverture pour le crochet amovible. Egalisez les bords. IMG-340280 © Volvo Car Corporation Crochet d'attelage, câblage, 13 broches- 31324634 - V1.0...
- Page 15 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden IMG-340201 IMG-339899 Concerne tous les modèles Reposez les pièces déposées dans l'ordre inverse. © Volvo Car Corporation Crochet d'attelage, câblage, 13 broches- 31324634 - V1.0 Page 15 / 27...
- Page 16 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Note ! Pour un bon fonctionnement, le module de commande du crochet d'attelage (TRM) doit être programmé avec le logiciel avant d'effectuer le contrôle. Contrôle du connecteur à 13 broches. Note ! Pour activer le module de commande du crochet d'attelage (TRM), il faut que deux lampes au minimum soient branchées.
- Page 17 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Concerne le modèle V60 IMG-342225 IMG-342227 © Volvo Car Corporation Crochet d'attelage, câblage, 13 broches- 31324634 - V1.0 Page 17 / 27...
- Page 18 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden IMG-340229 Déposer la traversée en caoutchouc de la partie arrière. Elle ne sera pas réutilisée. IMG-342235 © Volvo Car Corporation Crochet d'attelage, câblage, 13 broches- 31324634 - V1.0 Page 18 / 27...
- Page 19 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Sortir le câblage d'attelage du kit et introduire le connecteur dans le trou de la partie arrière. IMG-340237 Ajuster la longueur du câble depuis le contact jusqu'à la traversée en caoutchouc comme le montre la figure.
- Page 20 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Fixer le faisceau de câbles sur le support d'attelage à l'aide de deux liens. IMG-340255 IMG-361571 © Volvo Car Corporation Crochet d'attelage, câblage, 13 broches- 31324634 - V1.0 Page 20 / 27...
- Page 21 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Sortez la vis de masse du kit, puis fixez le câble de masse au point de masse du côté gauche de la traverse arrière. Serrez la vis au couple de: 10 Nm.
- Page 22 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Fixer le faisceau de câbles au faisceau de câbles en place à l'aide d'un lien fourni avec le kit. IMG-361576 Oter le couvercle. IMG-342228 © Volvo Car Corporation Crochet d'attelage, câblage, 13 broches- 31324634 - V1.0...
- Page 23 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Ouvrir les deux crochets de verrouillage à l'arrière et sur le côté du porte-fusible puis le dégager. IMG-342238 Pincer ensemble les branches du verrouillage du porte-fusible et le tirer vers le haut.
- Page 24 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Forcez délicatement avec un levier entre les parties avant et arrière du porte-fusibles, de manière à déplacer la partie avant noire légèrement vers le côté. Connecter le conducteur tiré à l'arrière de l'emplacement de fusible F4 à...
- Page 25 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Remettez le porte-fusibles. IMG-342237 Mettre un fusible de 15 A à l'emplacement F4. IMG-342239 © Volvo Car Corporation Crochet d'attelage, câblage, 13 broches- 31324634 - V1.0 Page 25 / 27...
- Page 26 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden IMG-342229 Reposez les pièces déposées dans l'ordre inverse. © Volvo Car Corporation Crochet d'attelage, câblage, 13 broches- 31324634 - V1.0 Page 26 / 27...
- Page 27 Installation instructions, accessories Volvo Car Corporation Gothenburg, Sweden Note ! Pour un bon fonctionnement, le module de commande du crochet d'attelage (TRM) doit être programmé avec le logiciel avant d'effectuer le contrôle. Contrôle du connecteur à 13 broches. Note ! Pour activer le module de commande du crochet d'attelage (TRM), il faut que deux lampes au minimum soient branchées.
