A
B
C
D
E

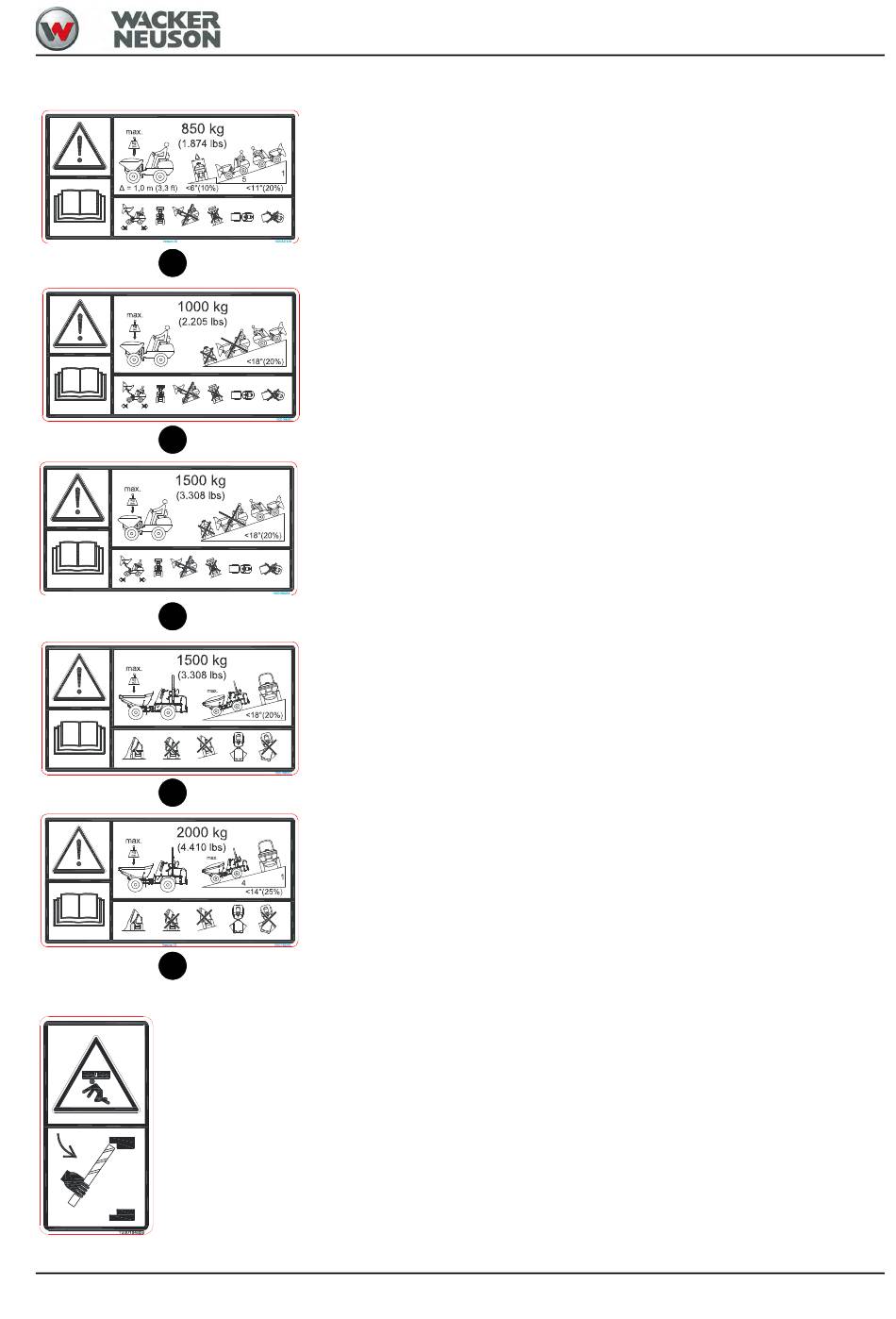

Fig. 20 Fonctionnement sûr
Fig. 21 Support d'entretien
BA 1001-2001 fr* 1.1 * 1020_11_300.fm
I
Signification
Ces plaques autocollantes indiquent les informations/dispositions sui-
vantes :
• Charge utile maximale de la machine.
• Ne déverser une benne levée que sur un sol horizontal.
• Ne déverser que si la machine est en position droite.
• Inclinaison maximale admissible d'une pente pour le déversement du
côté descendant.
• Angle d'inclinaison maximal admissible en parcours à flanc de coteau.
• Ne pas déverser la benne si du matériau colle dans la benne.
Position
À l'AR de la benne
A: 1001 avec pneumatiques étroits
B: 1001 avec benne surélevée
C: 1501/1601 avec benne surélevée
D: 1501/1601 avec gyrabenne
E: 2001
Signification
Support d'entretien/support du joint articulé
Avant de commencer des travaux d'entretien, monter le support d'entre-
tien sur la benne, ou monter le support du joint articulé avant le charge-
ment par grue.
Position
Près du support d'entretien de la benne et de la béquille articulée
Introduction 3
3-13
