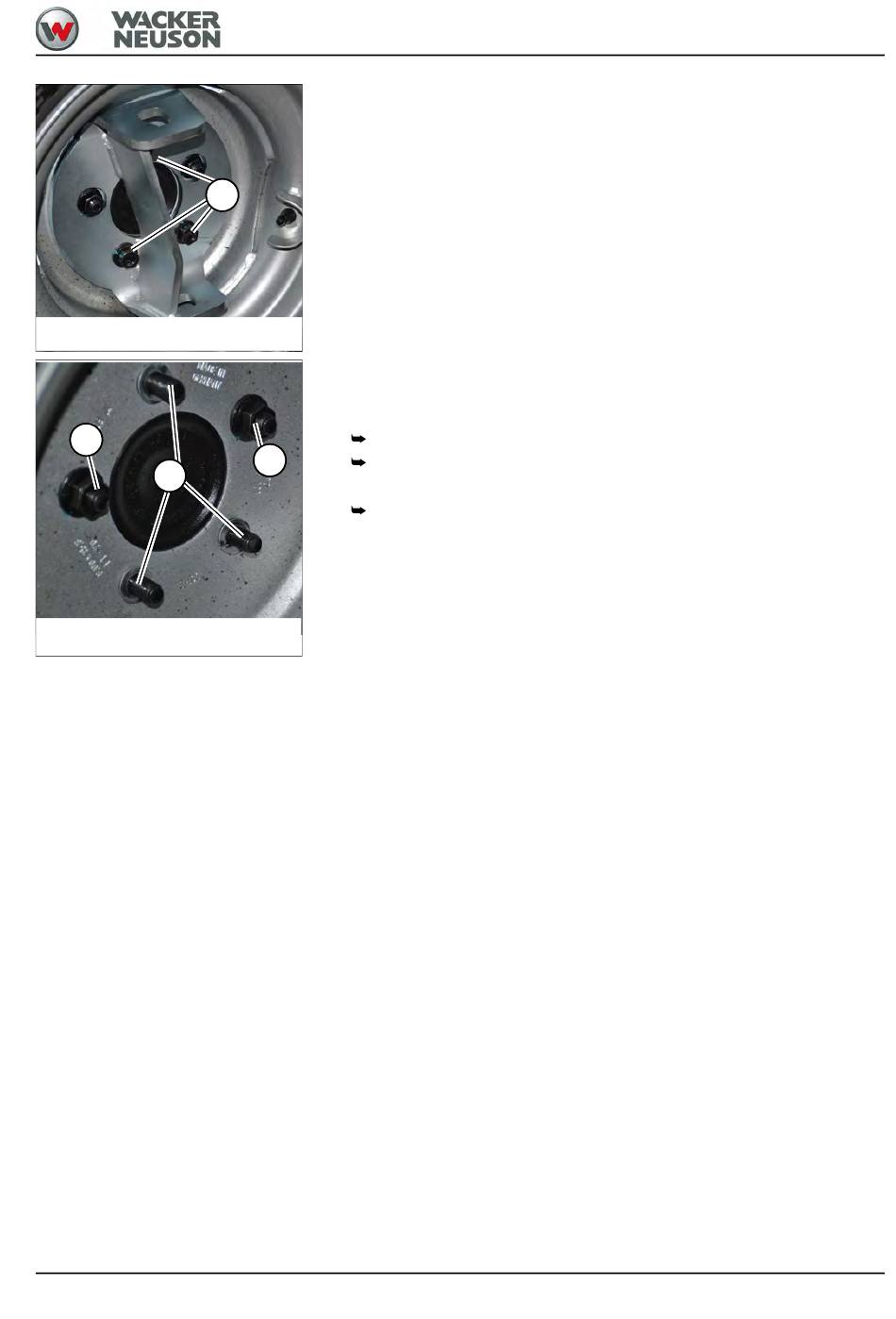

Fig. 145 Monter la clé en croix
B
A
Fig. 146 Monter la clé en croix
BA 1001-2001 fr* 1.1 * 1020_11_710.fm
Démonter la console de montage
1. Arrêter la machine sur un sol horizontal, solide et plan.
2. Poser un cric d'une capacité de levage d'au moins 8000 kg (17 637
lbs) sous l'essieu, en assurant sa stabilité.
3. Démonter les pneumatiques jumelés
A
4. Desserrer les écrous de roue A de la roue intérieure de la console de
montage.
5. Retirer la console de montage.
É
Monter la console de montage
c
1. Desserrer les écrous de roue A de la roue intérieure de la console de
r
montage.
o
Les rondelles coniques doivent rester sur les boulons de roue.
u
B
Les écrous de roue B doivent être vissés.
2. Monter la console de montage
d
e
Les écrous de roue B ne doivent pas entrer en contact avec la
console de montage.
r
3. Serrer les écrous de roue en respectant un couple de 205 Nm (151 ft.
o
lbs.).
u
e
Entretien 7
7-51
