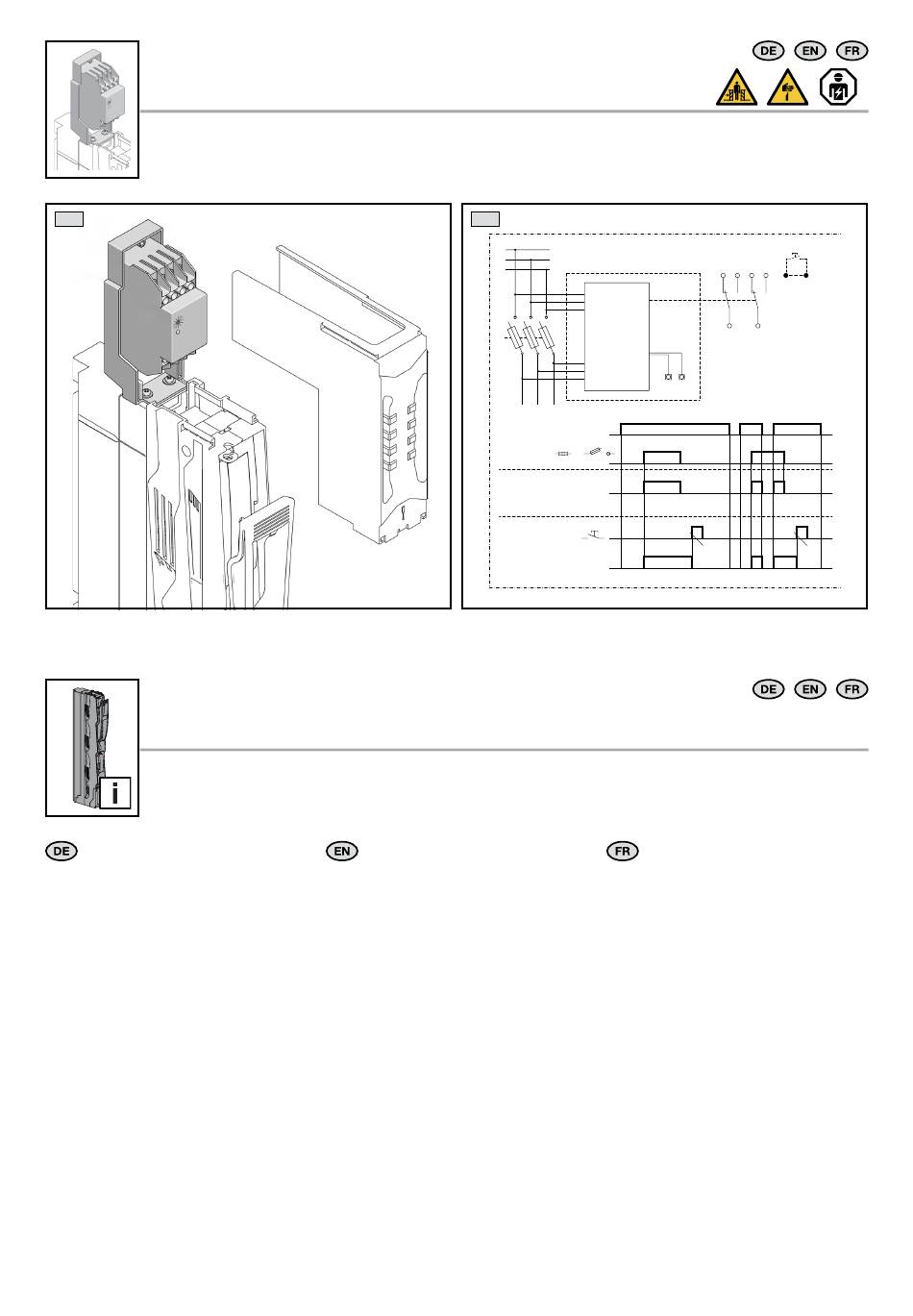

18. Elektronische Sicherungsüberwachung
18. Electronic fuse monitoring
18. Surveillance des fusibles électroniques
18.1
pikto_elektro_sicherungsueberw.tif
+ +
19. Lagerung
+ +
19. Storage
+ +
19. Stockage
+ +
_A
_______
max.
max.
+ + + +
Bei der Lagerung dieser Komponenten ist zu
beachten, dass
◾ die Umgebungstemperatur nicht höher
als +70 °C ist.
◾ die Umgebungstemperatur nicht niedriger
als -25 °C ist.
◾ die relative Luftfeuchte zwischen
10 % und 95 %, nicht kondensierend, liegt.
NH-Sicherungs-Lastschaltleisten Gr. 00 / NH fuse-switch disconnectors, size 00 / Coupe-circuits à fusibles HPC – taille 00
nur
14.2
only
SV 9677.015
seulement
When storing these components, ensure that
◾ the ambient temperature is not higher than
+70 °C.
◾ the ambient temperature is not lower than
-25 °C.
◾ the relative humidity lies between 10% and
95% (non-condensing).
L1
L2
L3
Q1
LED
L1/L2/L3
or
With bridge (BR):
Non-latching
11 – 14
High: LED red
Low: LED green
Without bridge (BR):
X1 X2
Latching
High: LED red
11 – 14
Low: LED green
Lors du stockage de ces composants,
il faut veiller à ce que
◾ la température ambiante ne soit pas supé-
rieure à +70 °C.
◾ la température ambiante ne soit pas infé-
rieure à -25 °C.
◾ l'humidité relative de l'air se situe entre 10 %
et 95 % (sans condensation)
Reset
12
14 22 24
BR
X1
X2
11
21
LED
Reset
Reset
23
