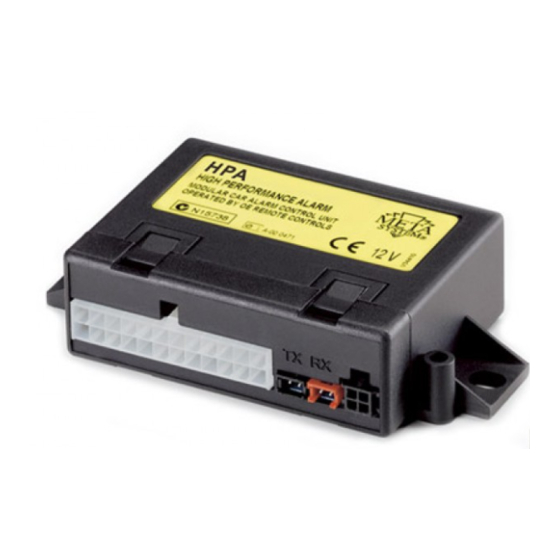

- Page 1 H.P.A. High Performance Alarm MANUEL D’INSTALLATION Release 02...
-
Page 2: Table Des Matières
Cher Installateur, Merci de la préférence que vous avez bien voulu nous accorder par l’achat d’un produit MetaSystem. Nous vous invitons à lire attentivement ce manuel, de manière à comprendre au mieux toutes les possibilités offer tes par la gamme des produits H.P.A. (High Performance Alarm). Après avoir installé... -
Page 3: Gamme Des Produits H.p
CARACTERISTIQUES DE LA GAMME H.P.A. ACTIVATION/DESACTIVATION Radiocommande à 2 touches avec fonctions des touches programmables - random rolling Activation automatique alarme - sélectionnable Activation automatique blocage moteur - sélectionnable Réactivation automatique- sélectionnable Code override d’urgence - personnalisable Clé électronique d’urgence - random rolling code Clavier Key 4 ANTIVOL Relais de blocage moteur (10A) -
Page 4: Instructions De Montage
INSTRUCTIONS DE MONTAGE MONTAGE MONTAGE SIRÈNE SOUS LE CAPOT MONTAGE DES DÉTECTEURS VOLUMÉTRIQUES DEBRANCHER LA BATTERIE 80°C CONNEXIONS SCHÉMA GÉNÉRAL BRANCHEMENT DU RECEPTACLE DE RACCORDEMENTS DU CLAVIER LA CLÉ DE SECOURS (OPT) KEY 4 (OPT) (non utilisable si clavier KEY 4 present) ANTENNE GRIS L’ELOIGNER DU... - Page 5 PROTECTION PÉRIMÉTRIQUE - PORTES * PROTECTION PÉRIMÉTRIQUE-CAPOT MOTEUR * PROTECTION - COFFRE * PÉRIMÉTRIQUE + 30 INSTALLER UN CONTACT ECLAIRAGE DE CAPOT VERT COFFRE MODULE VIOLET DIODES M 134 OU DIODES 1N 4002 (X4) CONTACT DU COFFRE INSERER CONTACTS EN POS.13 DES PORTES VIOLET D'ORIGINE...
-
Page 6: Vérification Des Configurations
PERSONNALISATION DES FONCTIONS Le système d'alarme installé prévoit une série de configurations décidées en phase de production qu'il sera possible de modifier suivant le véhicule dans lequel il est installé et en fonction des préférences du propriétaire du véhicule. Le tableau ci-dessous décrit les configurations d'usine et les réglages possibles. -
Page 7: Description Des Fonctions
DESCRIPTION DES FONCTIONS 1 - BUZZER - Programmation d'usine : désactivé Signalisation sonore par la sirène de l'activation et de la désactivation du système. Fonction non admise pour les pays de la Communauté Européenne. 2 - COMMANDE KLAXON/SIRENE - Programmation d'usine : alternée Signal négatif (1A max.) pour le pilotage du klaxon ou d'une sirène supplémentaire pendant un cycle d'alarme. -
Page 8: Activation Avec Signalisations Interieures
13 - TEST ALARMES PERIPHERIQUES - Programmation d'usine : activé La présence de plafonniers à extinction retardée ou de connexions particulières peuvent provoquer, à l'activation de la centrale d'alarme, l’indication de porte ouverte qui est signalée par 1 BOOP dans le cas de la sirène M02 ou 2 BIP dans le cas de la sirène SC1. - Page 9 ACTIVATION BLOCAGE DU DEMARRAGE Si le code de déblocage n'est pas introduit dans les 15 secondes après l'activation des signalisations extérieures (sirène, klaxon, indicateurs de direction), le relais de blocage du démarrage est piloté pendant 3 minutes de manière intermittente progressive et les cycles d’alarme continuent.
-
Page 10: Code Override
24 - ACTIVATION PASSIVE BLOCAGE MOTEUR - Programmation d'usine : désactivée. Permet d'activer de manière automatique le blocage moteur de la centrale d'alarme : - 4 minutes après avoir arrêté le moteur, ou bien - 50 secondes après avoir ouvert une porte pendant que le moteur est arrêté. Il est possible d'exclure momentanément l'activation automatique au moyen de la fonction garage (cf. - Page 11 PERSONNALISATION DU CODE OVERRIDE CLAVIER 1 Beep sirène CODE ERRONE LA LED CLIGNOTE TOUCHE 1 X 4 AVANT 10 S. 3 BEEP AVANT 10 S. RAPIDEMENT AVANT 10 S. INTRODUIRE ACTIVER L’ALARME LE 4 CHIFFRES DU CODE ACTUEL CODE CORRECT 1 BEEP LONG AVANT 10 S.
-
Page 12: Retablissement Du Code Override
UTILISATION DU CODE OVERRIDE La procédure fonctionne seulement après le temps d'immunité initiale ou une fois que la protection anti-agression est entrée dans la phase active. Pendant l'activation du code des cycles d'alarme se déclenchent. Si le bouton de la LED ne fonctionne pas, il est possible d’utiliser à... -
Page 13: Vérifications Des Radiocommandes Et Des Clés De Secours
RADIOCOMMANDES La centrale d'alarme est livrée avec 2 radiocommandes déjà programmées. Il est possible d'en ajouter d’autres jusqu'à 6 maximum. Pour ajouter de nouvelles radiocommandes, il faut d'abord les demander au service après-vente MetaSystem le plus proche, en lui communiquant le code de base figurant sur l'étiquette rouge remise avec le produit. Après quoi il faudra faire reconnaître les radiocommandes par la centrale d'alarme en effectuant la procédure de synchronisation. -
Page 14: Alimentation De La Centrale
Si le clavier est en service, appuyer sur 2 touches en même temps et transmettre avec la touche A de la radiocommande : 4 BEEP du clavier confirment la réception. Relâcher les 2 touches et, dans les 10 secondes, introduire le code override : 2 clignotements des indicateurs de direction et 2 BEEP de la sirène confirment l'activation de la fonction. - Page 16 La meilleure technologie au service de votre sécurité www.metasystem.it MetaSystem S.p.A. • Via Oberdan 42100 Reggio Emilia • ITALY Tel. +39-0522 364 111 • Fax +39-0522 364 150 info@metasystem.it...
