Meta System T.2 Notice De Montage

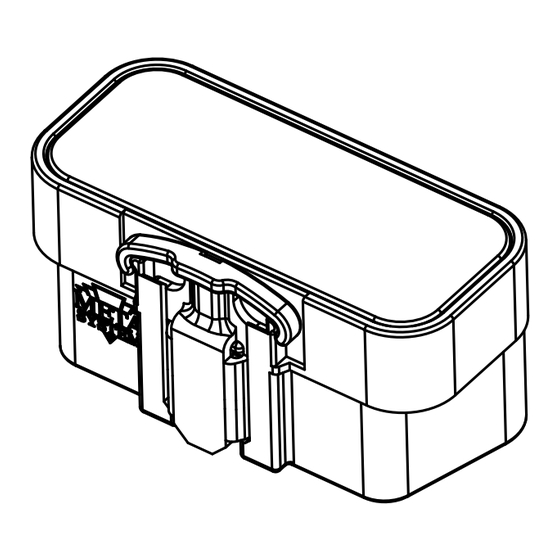

COMPOSITION DU KIT
CENTRALE
• LE MONTAGE DE T30 DOIT ÊTRE EFFECTUÉ AVEC LE MOTEUR NON TOURNANT (ARRÊTÉ).
• Avant l'installation, repérer l'emplacement de la port OBD à l'aide de la notice d'utilisation du véhicule.
• Si vous devez utiliser le connecteur OBD du véhicule à d'autres fi ns, par exemple pour de la manutention, il
suffi t de débrancher le dispositif du connecteur et de le rebrancher ensuite.
• Se conformer strictement aux opérations indiquées dans cette instruction.
• L'installateur n'est pas autorisé à retirer les bandes de garantie et/ou accéder à l'intérieur de la centrale.
• Le système doit toujours être connecté à une porte OBD du véhicule qui apporte une alimentation protégée
par un fusible d'une valeur-seuil de 5A.
• Le fabricant n'assume aucune responsabilité pour les dommages causés aux biens et/ou personnes,
par une mauvaise installation.
PORT OBD
Branchez le dispositif au con-
necteur OBD du véhicule.
NOTICE DE MONTAGE
Alimentation: .................................................................................... 12Vdc (9V-14V)
Plage de temperature: ..................................................................de -30°C à +80°C
Indice de protection: ...............................................................................................40
Emplacement: ...............................................................................................habitacle
ATTENTION
INSTALLATION
Vérifi ez que le dispositif soit cor-
rectement activé et qu'il ne se
débranche pas.
2a
T.2
DONNÉES TECHNIQUES
Repérez le connecteur OBD sur le véhicule.
Consultez le livret de la voiture.
Sur de nombreux véhicules, le port OBD se
trouve:
• dans l'emplacement des freins
• à côté de la boîte de fusibles
• sous le tableau de bord
• dans la centrale de commande
2b
Fermez la Secondary Lock
pour sécuriser le dispositif.
FR
1
2c
