A
CENTRALE
ALARME
D
CENTRALE
TÉLÉMATIQUE
CENTRALE ALARME : CARACTÉRISTIQUES TECHNIQUES
Alimentation : ................................................................................................................12Vdc (10V-15V)
Température de travail : .............................................................................................de -25°C à +85°C
Indice de protection : ......................................................................................................................... IP 65
Classifi cation d'application : ............................................................................................................moto
CENTRALE TÉLÉMATIQUE : CARACTÉRISTIQUES TECHNIQUES
Alimentation : .....................................................................................................................12Vdc (10V-24V)
Température de travail : ................................................................................................ de -30°C à +80°C
Indice de protection : ............................................................................................................................ IP 65
Classifi cation d'application : .............................................................................compartiment moteur
• TOUTES LES OPÉRATIONS D'INSTALLATION DOIVENT ÊTRE EFFECTUÉES AVEC LE MOTEUR ÉTEINT.
• Avant de commencer l'installation, évaluer attentivement le positionnement du dispositif selon l'espace disponi-
ble, la longueur des câbles d'alimentation, la position horizontale qui doit être maintenue.
• Le produit doit être installé dans une zone uniquement accessible au personnel du service (Service Access Area On).
• Suivre exclusivement les instructions mentionnées dans ce manuel.
• Le personnel chargé de l'installation n'est pas autorisé à retirer les marques de scellement et/ou d'accéder à l'intérieur
du produit et des accessoires.
• Le personnel préposé à l'installation n'est pas autorisé à eff ectuer des modifi cations et/ou des adaptations au produit
et aux accessoires correspondants.
• Le fabricant décline toute responsabilité quant aux dommages causés aux personnes et/ou aux biens, déri-
vant d'une mauvaise installation du produit.
• ATTENTION : Risque d'explosion si les batteries internes sont remplacées par des modèles non équivalents,
diff érents de celui présent dans le produit.

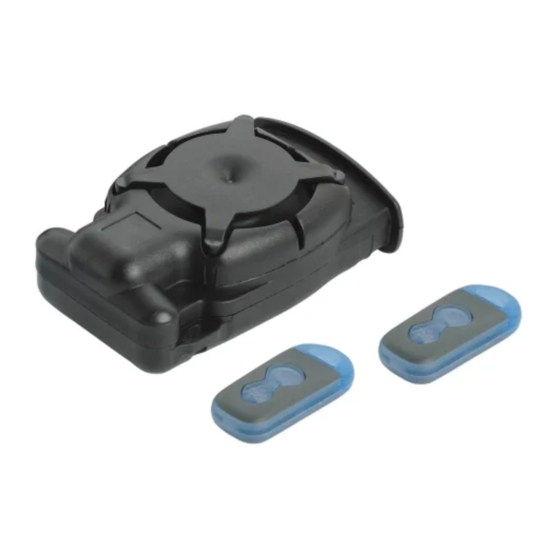

MANUEL D'INSTALLATION
ALARME TÉLÉMATIQUE MOTO
T.30 - Def-Com 30

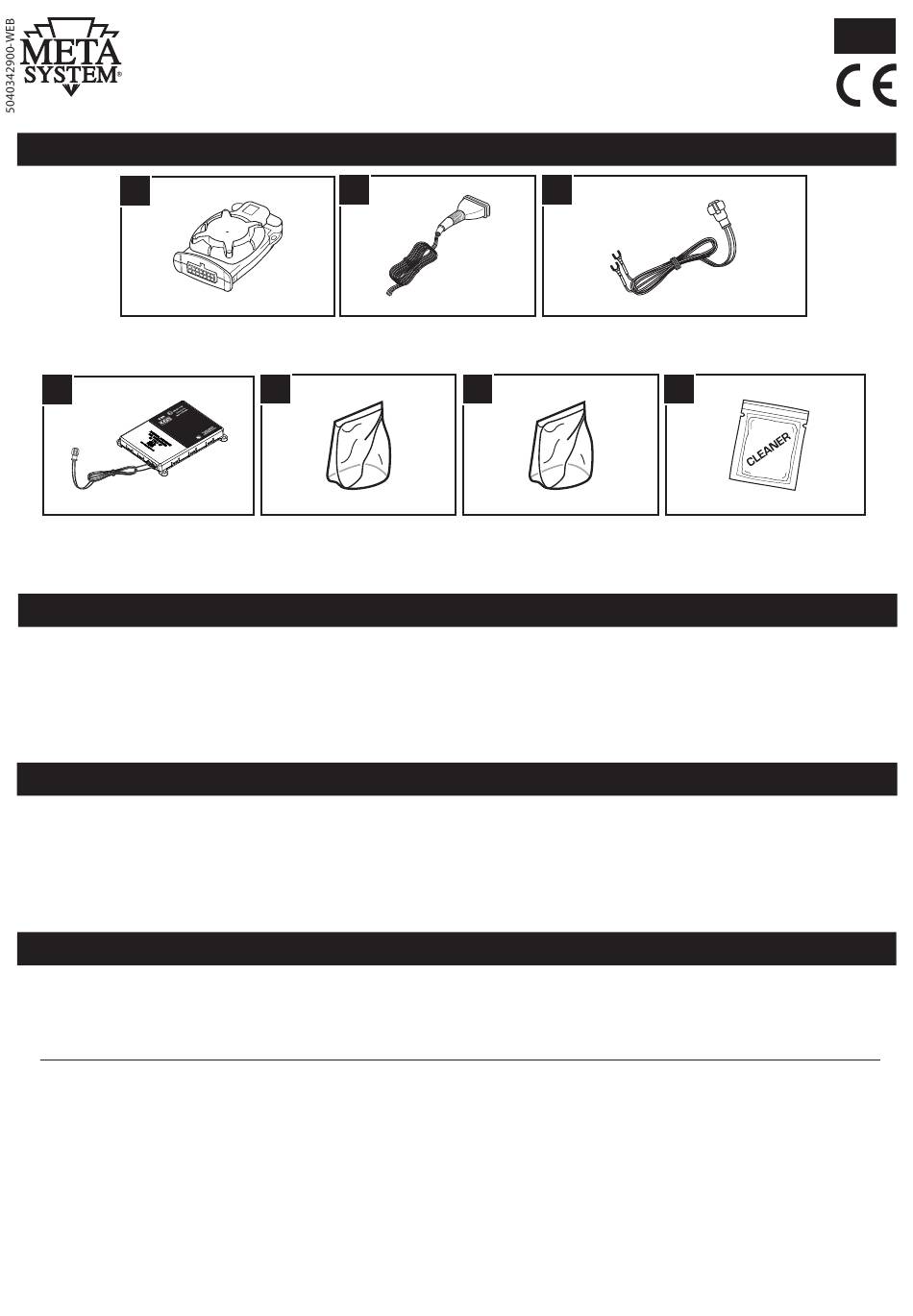

COMPOSITION DU KIT
B
E
SACHET DES
ACCESSOIRES
ALARME
AVERTISSEMENTS
C
CÂBLAGE
ALARME
F
SACHET DES
ACCESSOIRES
TÉLÉMATIQUE
BRIDE
DE RACCORDEMENT
G
SACHET AVEC
PRODUIT NETTOYANT
FR
Publicité
Table des Matières
Manuels Connexes pour Meta System T.30
Sommaire des Matières pour Meta System T.30
- Page 1 MANUEL D’INSTALLATION ALARME TÉLÉMATIQUE MOTO T.30 - Def-Com 30 COMPOSITION DU KIT CENTRALE CÂBLAGE BRIDE ALARME ALARME DE RACCORDEMENT CENTRALE SACHET DES SACHET DES SACHET AVEC TÉLÉMATIQUE ACCESSOIRES ACCESSOIRES PRODUIT NETTOYANT ALARME TÉLÉMATIQUE CENTRALE ALARME : CARACTÉRISTIQUES TECHNIQUES Alimentation : ........................12Vdc (10V-15V) Température de travail : .....................de -25°C à...
-
Page 2: Position Du Véhicule Pendant L'installation
Les instructions contenues dans ce manuel ne se réfèrent pas à des modèles de motocycles spécifi ques mais sont ap- plicables en général à tous les motocycles. Toute éventuelle contribution d’information de la part de Meta System sur un type (modèle) de véhicule est à considérer comme purement indicative. Les activités d’installation, positionnement, fi xation du produit et les branchements électriques ainsi que l’éventuelle désinstallation doivent être eff ectués dans les... - Page 3 CENTRALE TÉLÉMATIQUE : MISES EN GARDE SUR LE POSITIONNEMENT DU DISPOSITIF ATTENTION Si l’installation horizontale n’est pas possible, procéder à l’application verticale. Ne pas fi xer la centrale télématique avec les câbles vers le haut ! ! CÂBLAGES - PANNEAUX MÉTALLIQUES ANTENNE DIRECTIONNELLE ATTENTION : s’assurer que la centrale télématique soit au...
-
Page 4: Centrale Alarme : Protection Périphérique
CENTRALE ALARME : SCHÉMA GÉNÉRAL ANTENNE (ne pas couper ni enruban- ner avec le reste du câblage) Installer le fusible de 15A NÉGATIF POSITIF NOIR BATTERIE BATTERIE ROUGE (+12V) ROUGE BLANC BLEU CLAIR CLIGNOTANTS NOIR BLEU CLAIR POSITIF CLÉ MARRON ORANGE COMMANDE NÉGATIF DE DÉMARRAGE... -
Page 5: Klaxon À Commande Positif - Après Contact
KLAXON À COMMANDE KLAXON À COMMANDE POSITIF - APRÈS CONTACT NEGATIF - APRÈS CONTACT COMMANDES ORIGINE DIODES P600 À BLOC RELAIS INSTALLER BLOC COMMANDE CLÉ SUPPLÉMENTAIRE CLÉ CONTACT ORIGINALE CONTACT CLIGNOTANTS KLAXON KLAXON RELAIS SUPPLÉMENTAIRE COMMANDE ORIGINALE MARRON MARRON CENTRALE ALARME : CONNEXIONS ÉLECTRIQUES (connexion à la batterie) Vérifi er que la LED présente sur le dispositif cli- ATTENTION : Connecter d’abord le con- gnote, dans le cas contraire vérifi er les conne-... -
Page 6: Simplified Declaration Of Conformity
SIMPLIFIED DECLARATION OF CONFORMITY Hereby, Meta System S.p.A. with address in Via Galimberti 5, 42124 Reggio Emilia – Italy – declares that Telematic Tra- cking device Moto Alarm T.30 and Def-Com 30 models are in compliance with Radio Equipment Directive 2014/53/...
