Une boucle fermée indique une information valide dans le cas où la configuration indiquée dans le tableau
suivant est respectée.

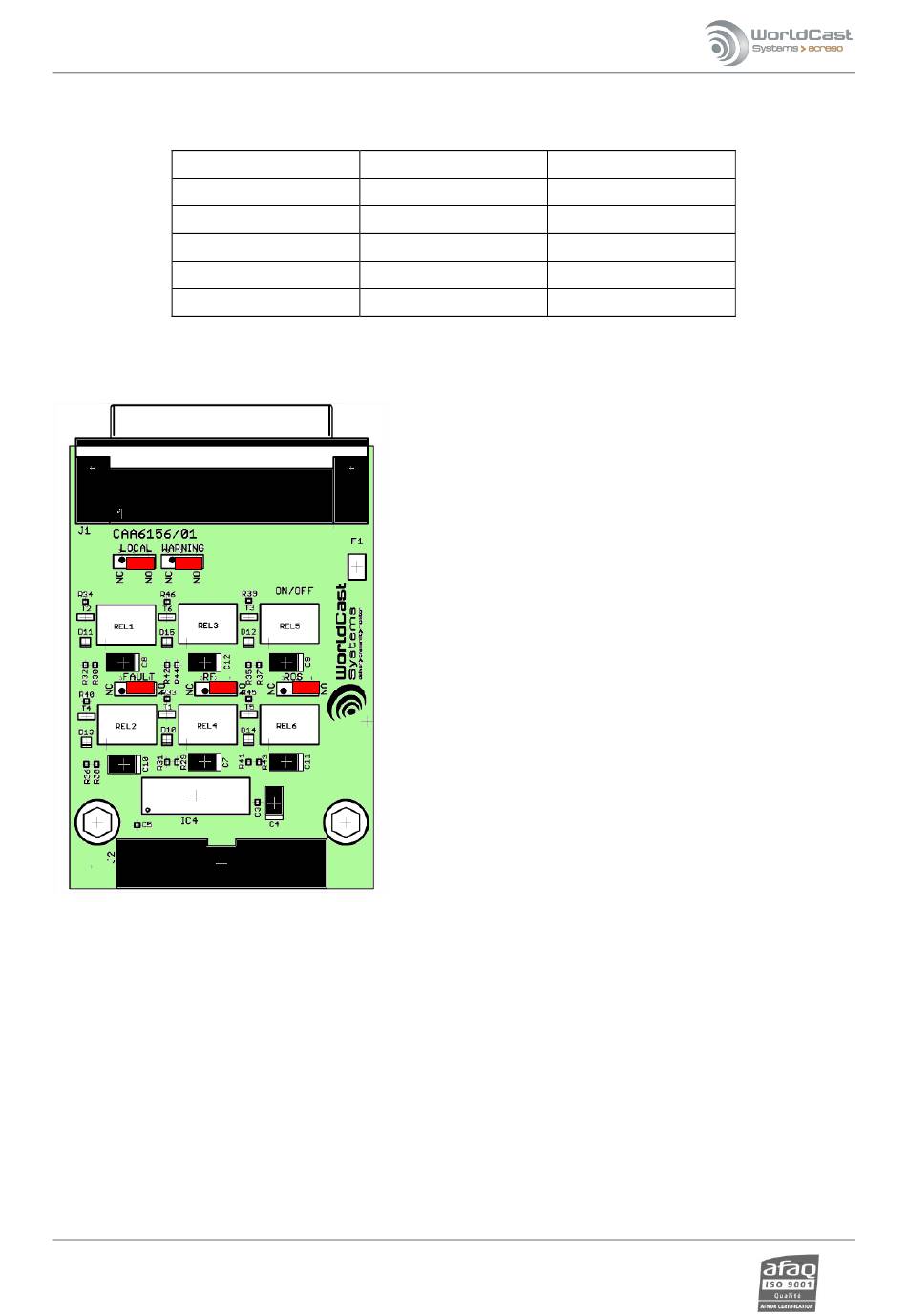

Position par défaut des cavaliers :
Les cavaliers de 1 à 5 (CAV1 à CAV5) sélectionnent le contact REPOS ou TRAVAIL des relais.

Le passage en mode local (relais 1) empêche le contrôle à distance : il désactive donc tous les autres relais et
toutes les commandes.
Head Office : Parc d'activites Kennedy - 20, avenue Neil Armstrong – 33700 Bordeaux-Merignac (France)
Tel +33 (0)5 57 928 928 – Fax +33 (0)5 57 928 929 –
Relais
REL_1RT
REL2_RT
REL3_RT
REL4_RT
REL6_RT
www.worldcastsystems.com – contact@worldcastsystems.com
Positions
CAV2[1 ;2]
CAV3[1 ;2]
CAV5[1 ;2]
CAV1[1 ;2]
CAV4[1 ;2]
Tous les cavaliers sont en position travail (normally
open) sur la carte GPIO.
Page 178
Contacts
TRAVAIL
TRAVAIL
TRAVAIL
TRAVAIL
TRAVAIL
